17
RC
UAC
EAF
B
D
E
C
F
F
A
MI
Sc
Sc
Sc
Sc
B
D
E
C
A
RI
MI
RI
RC
UAC
EAF
3.5
Гидравлические подключе-
ния
Котлы FABULA E CAI предназначены для
отопления и производства горячей воды.
Перед тем как начинать установку,
рекомендуется тщательно промыть все
трубопроводы в системе отопления.
Присоедините котёл к водопроводу и
установите запорный кран перед ним.
b
Слив (Sc) рис 3.1 из предохранитель-
ного клапан котла должен соеди-
няться с системой дренажа и отвода
воды. Производитель котла не несёт
ответственности за ущерб, причи-
нённый срабатыванием предохрани-
тельного клапана.

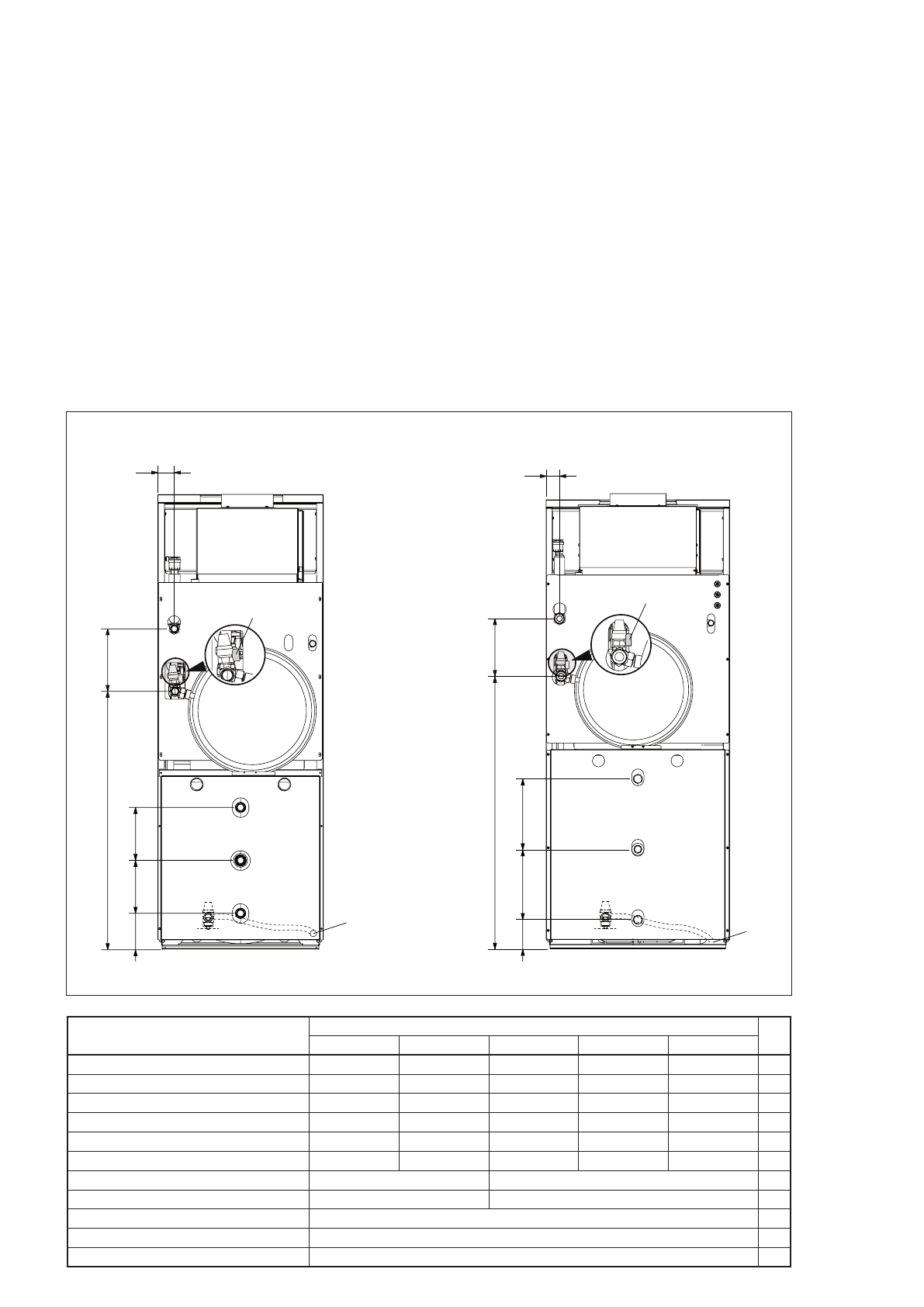

рис. 3.1
Описание
Fabula
27E CAI 90
35E CAI 90
43E CAI 90
35E CAI 120 43E CAI 120
A
780
780
780
890
890
мм
B
188
188
188
188
188
мм
C
110
110
110
95
95
мм
D
160
160
160
230
230
мм
E
160
160
160
230
230
мм
F
50
50
44
44
49
мм
MI - Выход котла
3/4" M
1” M
Ø
RI - Вход котла
3/4" M
1” M
Ø
RC - Рециркуляция горячей воды
3/4” F
Ø
EAF - Вход холодной воды
3/4” M
Ø
UAC - Выход горячей воды
3/4” M
Ø
FABULA E CAI 120
FABULA E CAI 90
b
Если система отопления залита
антифризом, необходимо установить
гидравлические разъединители.
b
Выбор и монтаж компонентов гидрав-
лической системы должен произво-
диться монтажником, который дол-
жен действовать в соответствии с
действующими нормами и правилами.
