7112716.01 (4-05/13)

8

Р

а

з

д

е

л

 У

С

Т

А

Н

О

В

Щ

И

К

 (

ru

)

ПРЕДУПРЕЖДЕНИЯ ПЕРЕД МОНТАЖОМ

Нижеприведенные  инструкции  разработаны  для  технического  персонала  и  содержат  информацию  по  правильной

установке и обслуживанию котла. Инструкции по включению и эксплуатации котла находятся в части, предназначенной

для пользователя. Установка должна производиться в соответствии с местным законами и техническим стандартами.

Кроме того, установщик должен быть специалистом по установке отопительных приборов, в соответствии с действующими

нормативными предписаниями. Следует также отметить, что:

•  Этот котел можно подключать к любому типу радиаторов и теплообменников с однотрубной или двухтрубной разводкой.

Сечения труб в любом случае рассчитываются по обычным формулам с учетом имеющихся характеристик расхода и

напора используемого насоса (см. приложение “SECTION” E в конце руководства).

•  Первый  пуск  котла  должен  производиться  квалифицированным  специалистом  сервисного  центра  (указанного  на

прилагаемом листе).

ДОПОЛНИТЕЛЬНЫЙ  НАСОС

:  В  случае  использования  в  системе  отопления  дополнительного  насоса  рекомендуется

установить  после  котла  гидравлический  разделитель  соответствующего  размера.  Это  обеспечит  правильную  работу

установленного в котле гидравлического прессостата.

СОЛНЕЧНАЯ СИСТЕМА

: В случае подсоединения проточного (двухконтурного) котла к системе с солнечными панелями

максимальная температура горячей бытовой воды на входе в котел должна быть не выше 60°C.

НАСТРОЙКА НИЗКОТЕМПЕРАТУРНОГО РЕЖИМА СИСТЕМЫ ОТОПЛЕНИЯ

: В случае систем отопления, работающих

на низких температурах (например, полы с подогревом), рекомендуется снизить максимальную температуру отопительной

воды до величины не более 45°C. Для этого настройте параметр F06=001, действуя согласно указаниям главы “НАСТРОЙКА

ПАРАМЕТРОВ”.

При несоблюдении вышеперечисленных требований гарантия от завода-изготовителя теряет свою силу.

Элементы упаковки (пластиковые пакеты, полистирол и т.д.) необходимо беречь от детей, т.к. они представляют собой

потенциальный источник опасности.

9.  МОНТАЖ КОТЛА

Форма шаблона приведена в конце руководства в приложении “

SECTION C

”.

Выберите местоположение котла, затем прикрепите шаблон к стене. Подведите трубы к входным отверстиям воды и газа,

размеченным  в  нижней  части  шаблона.  На  подающем  и  возвратном  трубопроводах  системы  отопления  рекомендуется

установить  два  запорных  крана  G3/4  (поставляются  по  запросу);  эти  краны  позволят  производить  сложные  операции

техобслуживания без слива воды из всей системы. Если вы подключаете котел к уже эксплуатируемой системе отопления,

либо заменяете его, то рекомендуется также установить на трубе возврата из системы отстойную емкость (“грязевик”) для

сбора отложений, которые могли остаться в системе после промывки. После крепления котла на стене подведите трубы

подачи воздуха и отвода продуктов сгорания (поставляются отдельно), как описано в следующих разделах.

Осторожно затягивайте гидравлические патрубки котла (макс. сила затяжки 30 Нм).

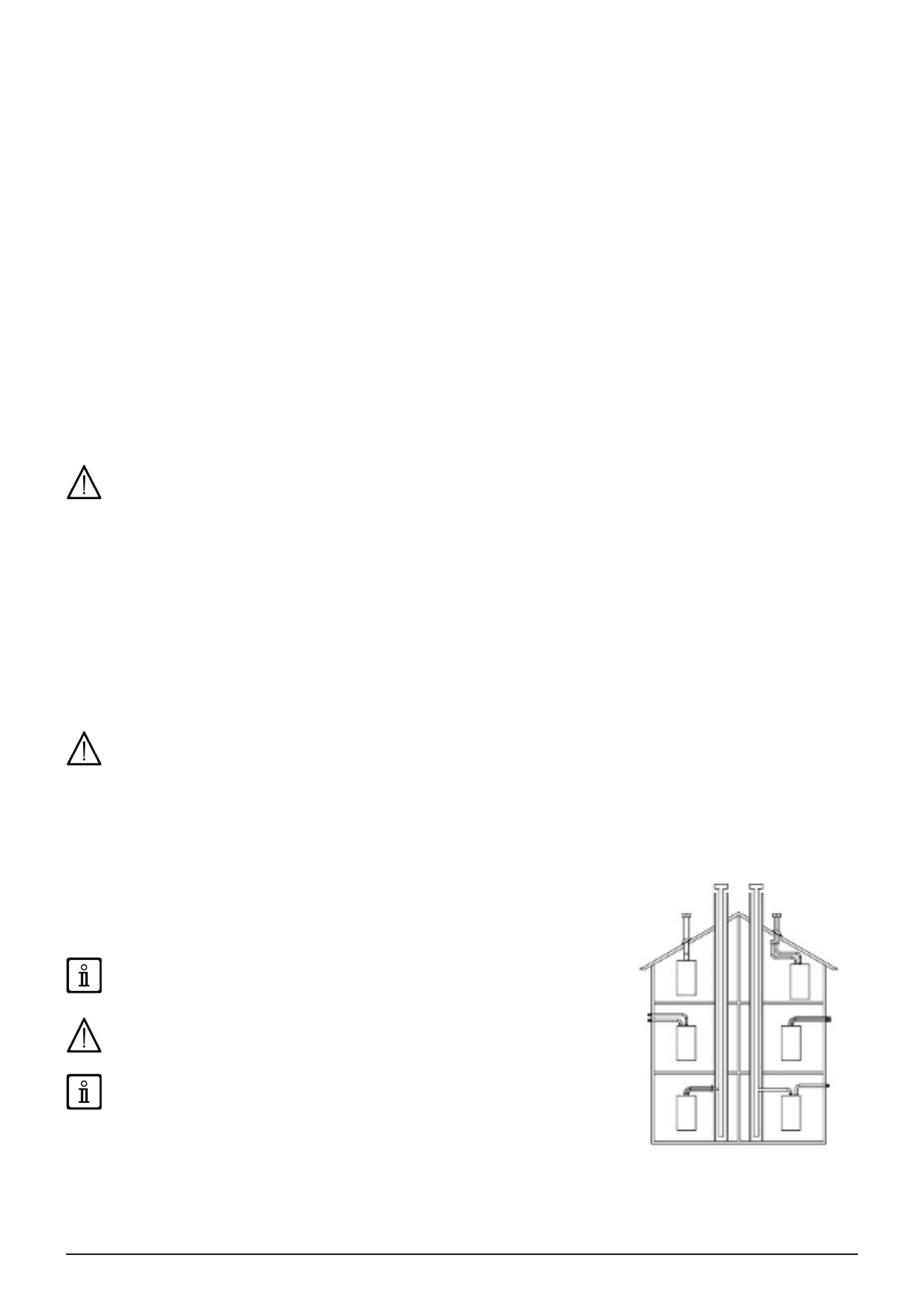

10. МОНТАЖ ДЫМОХОДА И ВОЗДУХОВОДА

Ниже  описаны  аксессуары,  поставляемые  с  котлом  и  обеспечивающие  простоту

его  установки.  Изначально  котел  предназначен  для  подключения  к  вертикальному

или  горизонтальному  коаксиальному  дымоходу.  Котел  можно  также  подключить  к

раздельному дымоходу при помощи разделительного комплекта.

Для  лучшей  установки  рекомендуем  использовать  аксессуары,

поставляемые изготовителем.

Для  гарантии  наибольшей  безопасности  при  работе  котла  необходимо,  чтобы

дымоотводящие  трубы  были  надежно  прикреплены  к  стене.  Устройства

крепления  должны  располагаться  на  расстоянии  1  м  друг  от  друга,  на  уровне

соединений.

НЕКОТОРЫЕ  ПРИМЕРЫ  МОНТАЖА  ДЫМОХОДА  И  ДОПУСТИМАЯ  ДЛИНА

УКАЗАНЫ В КОНЦЕ РУКОВОДСТВА В ПРИЛОЖЕНИИ

“SECTION” D

.
