7112716.01 (4-05/13)

 !"#$%%

11.1 ПОДКЛЮЧЕНИЕ КОМНАТНОГО ТЕРМОСТАТА

Для подключения комнатного термостата к котлу действуйте, как описано ниже:

•  Получите доступ к клеммной колодке электропитания согласно указаниям главы “ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ”.

•  Снимите перемычку с клемм (1) и (2).

•  Пропустите двухжильный кабель через соответствующее кабельное отверстие и подсоедините его к этим двум клеммам.

11.2 ПОДСОЕДИНЕНИЕ ДАТЧИКА УЛИЧНОЙ ТЕМПЕРАТУРЫ

Для подсоединения датчика уличной температуры (опция) к котлу действуйте следующим образом:

•  Получите доступ к клеммной колодке электропитания согласно указаниям главы “ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ”.

•  Подсоедините датчик уличной температуры к двум проводам КРАСНОГО цвета, оснащенным ножевыми наконечниками.

•  После  подключения  датчика  уличной  температуры  можно  выбрать  одну  из  имеющихся  в  наличии  (0...90)

климатических  кривых  “

kt

”,  используйте  для  этого  кнопки

;  график  климатических  кривых  приведен  в  конце

руководства в приложении

“SECTION” E

 (заданная кривая – 0).

ОБОЗНАЧЕНИЯ НА ГРАФИКЕ КЛИМАТИЧЕСКИХ КРИВЫХ Kt - “SECTION” E

Температура подачи

Уличная температура

12. ГАЗОВЫЙ КЛАПАН

12.1 ПОРЯДОК ПЕРЕВОДА КОТЛА НА ДРУГОЙ ТИП ГАЗА

Данный  котел  может  работать  как  на  метане  (G20),  так  и  на  сжиженном  газе  (G31).  Перевод  котла  на  другой  тип  газа

должен  выполняться  только  специалистами  авторизованного  сервисного  центра.  При  этом  необходимо  выполнить

следующие действия:

A)

 замену форсунок основной горелки;

B)

 настройку параметров на электронной плате;

C)

 механическую регулировку регулятора давления на газовом клапане;

D)

 электронную настройку газового клапана;

E)

 заключительные проверки.

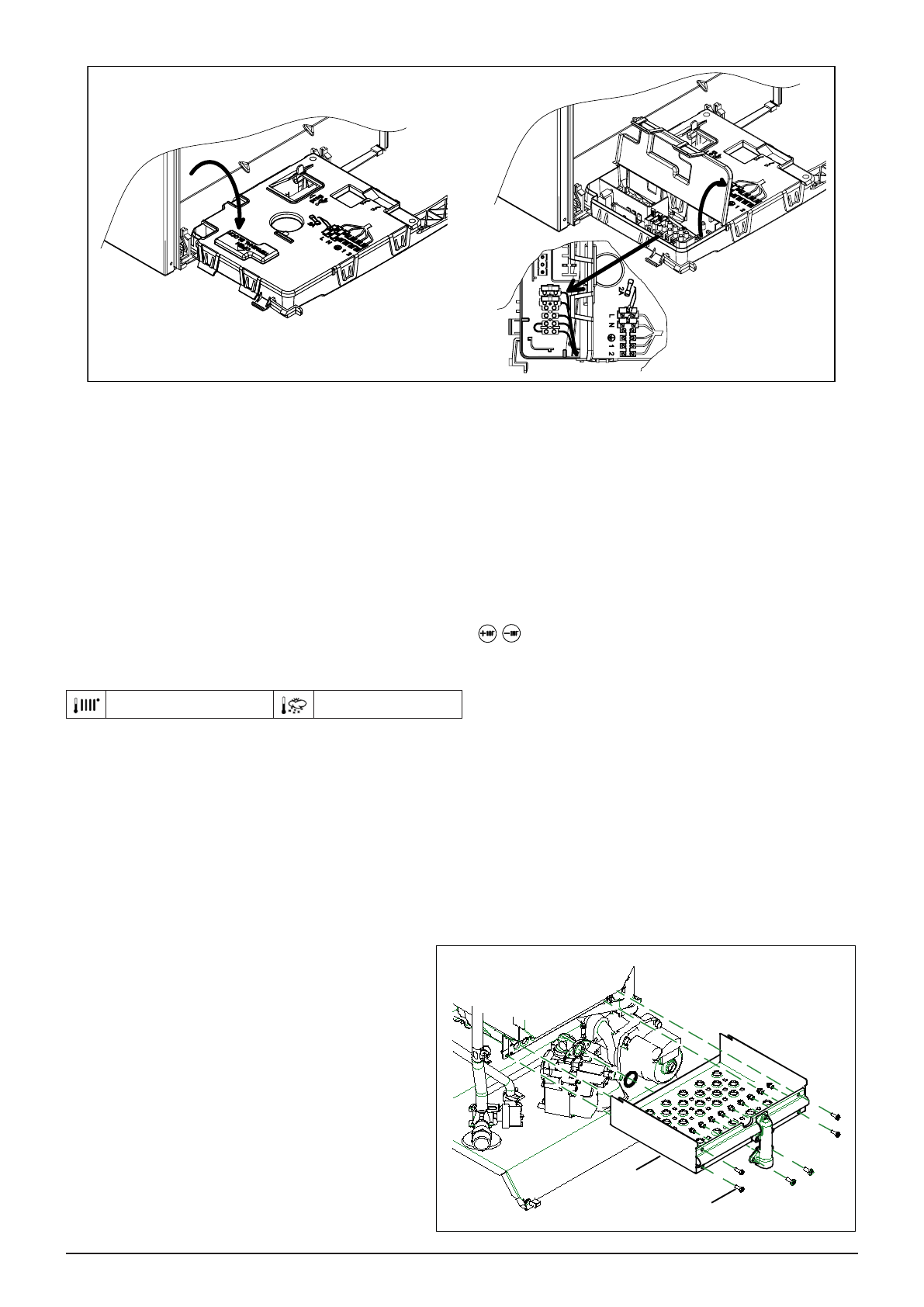

A) Замена форсунок основной горелки

•  Отключите электропитание котла.

•  Снимите переднюю панель котла.

•  Открутите винты

(a)

, крепящие рампу с форсунками

к газовому клапану и горелке.

•  Снимите  одновременно  рампу  с  форсунками  и

экран горелки

(b)

.

•  Замените форсунки на рампе, при этом затягивайте

их  до  упора  для  предотвращения  утечек  газа.

Диаметр  форсунок  приведен  в  таблице  “Диаметр

форсунок и давление газа на горелке”.

•  Установите  на  место  рампу  с  форсунками  и  экран

горелки

(b)

.

•  Затяните  винты,  крепящие  рампу  с  форсунками

к  горелке  и  газовому  клапану.  Следите  за

правильным  положением  кольцевой  прокладки

(c)

между газовым клапаном и рампой с форсунками.

•  Проверьте герметичность газового контура.

a

b

c

CG_2451
