7112716.01 (4-05/13)
1
2
Р
а
з
д
е
л
У
С
Т
А
Н
О
В
Щ
И
К
(
ru
)
B) Настройка параметров на электронной плате
• Подайте электропитание к котлу.
• Задайте для соответствующих параметров значения, приведенные в таблице ниже, с учетом типа газа; порядок
действий указан в главе “НАСТРОЙКА ПАРАМЕТРОВ”.
24 F
18 F
14 F
Параметр
G20
G31
G20
G31
G20
G31
F02
0
1
0
1
0
1
F08
55
60
100
100
50
55
F18
18
F45
1
F48
100
F64
1

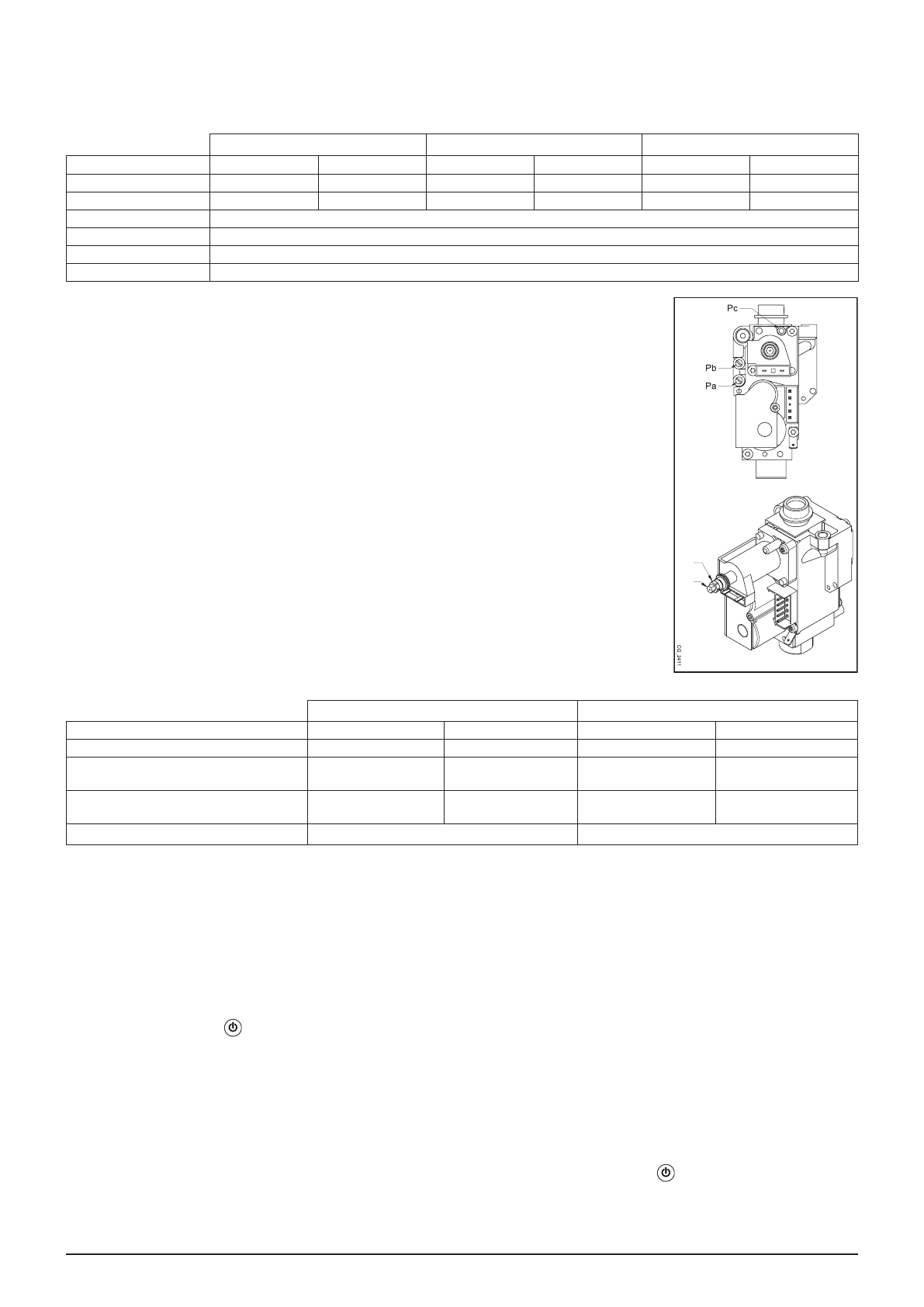

C) Механическая регулировка регулятора давления на газовом клапане
• Подсоедините положительный вход манометра, предпочтительно водяного, к точке
измерения давления (
Pb
) газового клапана.
• Откройте газовый кран и установите котел в режим “Зима”.
• Откройте кран разбора горячей воды до расхода не менее 10 литров в минуту и
убедитесь, что котел работает на максимальной мощности.
C1)
Регулировка давления при максимальной мощности:
• Снимите крышку модулятора.
• Поворачивайте латунный винт (
a
) до достижения давления, соответствующего
максимальной мощности, руководствуясь таблицей “Диаметр форсунок и давление газа
на горелке”.
• Проверьте, что входное динамическое давление, измеренное в точке (
Pa
) газового
клапана, соответствует норме (значение давления приведено в главе “ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ”).
C2)
Регулировка давления при минимальной мощности:
• Отсоедините провод питания модулятора и поворачивайте винт (
b
) до достижения
давления, соответствующего минимальной мощности, руководствуясь таблицей
“Диаметр форсунок и давление газа на горелке”.
• Присоедините провод обратно.
• Установите на место крышку модулятора и надежно закрепите.
Диаметр форсунок и давление газа на горелке
24 F
18 F - 14 F
Тип газа
G20
G31
G20
G31
Диаметр форсунок (мм)
1,35
0,85
1,18
0,77
Давление на горелке (мбар*)
ПРИ МИНИМАЛЬНОЙ МОЩНОСТИ
2,1
5,4
3,6
7,8
Давление на горелке (мбар*)
ПРИ МАКСИМАЛЬНОЙ МОЩНОСТИ
11,8
28,8
11,6
24,7
Количество форсунок
11
11
* 1 мбар = 10,197 мм H
2
O
D) Электронная настройка газового клапана
D1) Электронная регулировка давления при минимальной мощности:
• Установите параметр
F09 = 0
согласно указаниям главы “НАСТРОЙКА ПАРАМЕТРОВ”.
• Откройте кран разбора горячей воды до расхода не менее 10 литров в минуту и убедитесь, что котел работает на
максимальной мощности.
• Медленно (максимум на 2 единицы за один раз) увеличьте значение параметра
F45
до тех пор, пока давление на
манометре не начнет расти; по завершении данной операции уменьшите значение
F45
на две единицы и сохраните
его нажатием кнопки .
D2) Электронная регулировка давления при максимальной мощности:
• Установите параметры
F09 = 100
,
F48 = 50
.
• Откройте кран разбора горячей воды до расхода не менее 10 литров в минуту и убедитесь, что котел работает на
максимальной мощности.
• Медленно (максимум на 2 единицы за один раз) увеличьте значение параметра
F48
до тех пор, пока давление на
манометре не достигнет значения, указанного в таблице “Диаметр форсунок и давление газа на горелке” (ПРИ
МАКСИМАЛЬНОЙ МОЩНОСТИ); по завершении данной операции увеличьте значение
F48
на две единицы.
• Установите параметры
F64 = 0
,
F18 = 0
и сохраните новые настройки нажатием кнопки .
• Отключите минимум на 5 секунд электропитание котла при помощи двухполюсного выключателя.
• Установите на место переднюю панель.
(b)
(a)
