7112345.01 (1-01/13)

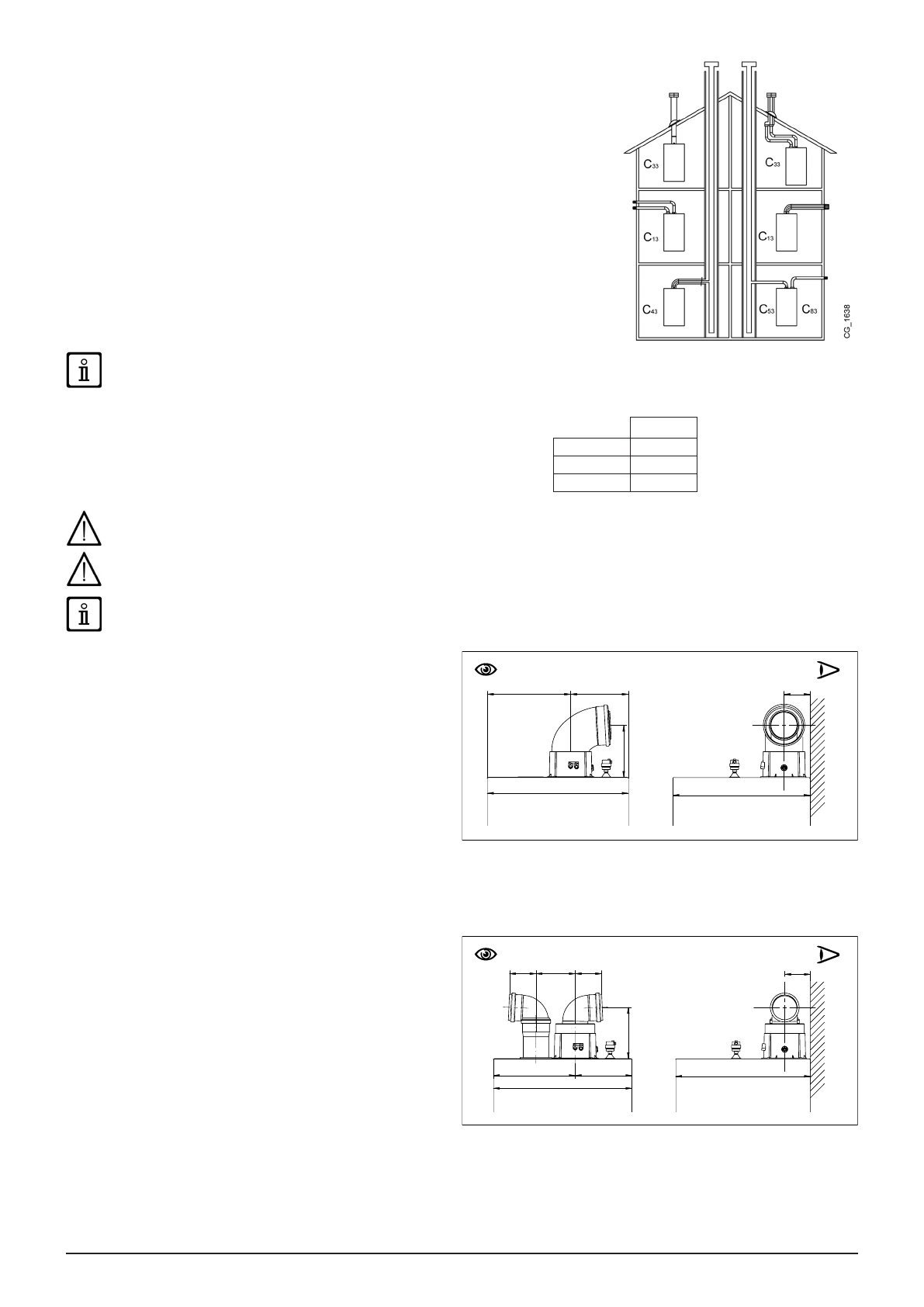

10. МОНТАЖ ДЫМОХОДА

Установка котла может быть легкой и простой, благодаря поставляемым аксессуарам,

описанным ниже. Изначально котел предназначен для подключения к вертикальному

или  горизонтальному  коаксиальному  дымоходу.  Котел  можно  также  подключить  к

раздельному дымоходу при помощи разделительного комплекта.

ПРЕДУПРЕЖДЕНИЯ

C13, C33

 Наконечники раздельных дымоходов должны быть размещены в пределах

квадрата  стороной  в  50  см.  Подробные  инструкции  представлены  вместе  с

отдельными аксессуарами.

C53

  Наконечники  дымоходов  и  воздуховодов  не  должны  быть  размещены  на

противоположных стенах здания.

C63

  Максимальная  потеря  давления  ΔP  в  дымоходах  не  должна  превышать

значений, указанных в таблице 1A. Дымоходы должны быть сертифицированы для

данного  типа  применения  при  температурах  выше  100°C.  Наконечник  дымохода

должен быть сертифицирован по стандарту EN 1856-1.

C43, C83

 Используемая дымовая труба или дымоход должны подходить для работы.

Для лучшей установки рекомендуем использовать аксессуары, поставляемые изготовителем.

ТАБЛИЦА 1A

При  установке  воздуховода  и  дымохода,  произведенных  не  компанией

БАКСИ  СпA,  необходимо,  чтобы  они  были  сертифицированы  для  данного

вида использования и имели максимальное падение давления, на основании

значений, приведенных в таблице рядом.

∆P (Pa)

1.90 MP

320

1.99 MP

340

1.110 MP

370

Для  гарантии  наибольшей  безопасности  при  работе  котла  необходимо,  чтобы  дымоотводящие  трубы  были  надежно

прикреплены к стене.

Минимальный наклон трубы к котлу должен составлять 1 см на метр длины.

НЕКОТОРЫЕ  ПРИМЕРЫ  МОНТАЖА  ДЫМОХОДА  И  ДОПУСТИМАЯ  ДЛИНА  УКАЗАНЫ  В  КОНЦЕ  РУКОВОДСТВА  В

ПРИЛОЖЕНИИ

“SECTION” D

.

10.1 КОАКСИАЛЬНЫЕ ДЫМОХОДЫ

Этот  тип  дымохода  позволяет  отводить  сгоревшие  газы

наружу  и  забирать  воздух  для  горения  снаружи  здания,

а  также  присоединяться  к  общему  дымоходу  типа

LAS.  90°  коаксиальный  отвод  позволяет  присоединять

котел  к  дымоходу  в  любом  направлении,  поскольку  он

может  поворачиваться  на  360°.  Кроме  того,  он  может

использоваться  в  качестве  дополнительного  патрубка,  в

сочетании с коаксиальной трубой или с 45° отводом.

Если  выход  дымохода  расположен  снаружи,  воздуховод

должен  выступать  из  стены  не  менее  чем  на  18  мм  с

тем,  чтобы  на  него  герметично  установить  алюминиевую

погодную насадку во избежание попадания воды.

•

90° отвод сокращает возможную полную длину трубы на 1 метр.

•

45° отвод сокращает возможную полную длину трубы на 0,5 метра.

•

Первый отвод в 90° не учитывается при подсчете максимально допустимой длины.

10.2 РАЗДЕЛЬНЫЕ ДЫМОХОДЫ

Этот тип дымохода позволяет отводить продукты сгорания

как  наружу  за  пределы  здания,  так  и  в  коллективный

дымоход.  Приток  воздуха  для  горения  может

осуществляться со стороны, отличной от той, куда выходит

дымоход.  Разделительный  комплект,  поставляемый  как

аксессуар,  состоит  из  дымоходного  переходника    Ø  110

мм

(B)

  и  переходника  для  воздуховода    Ø  110  мм

(A)

.

Для  крепления  переходника  воздуховода  используются

прокладка  и  крепёжные  винты  от  предварительно  снятой

крышки.

90°  отвод  позволяет  присоединять  котел  к  дымоходу-

воздуховоду  в  любом  направлении,  адаптируясь

к  различным  требованиям.  Кроме  того,  он  может

использоваться в качестве дополнительного в сочетании с трубой или с 45° отводом.

•

90° отвод сокращает возможную полную длину трубы на 0,5 метра.

•

45° отвод сокращает возможную полную длину трубы на 0,25 метра.

•

Первый отвод в 90° не учитывается при подсчете максимально допустимой длины.

!

"#

$%

&

&%'('

$'%('

)##

&&

$

**&

'+%

!

"#

$%

&

'##

()%

**&

**(

*+#

**(

&&

&

&%(,(

$(%,(
