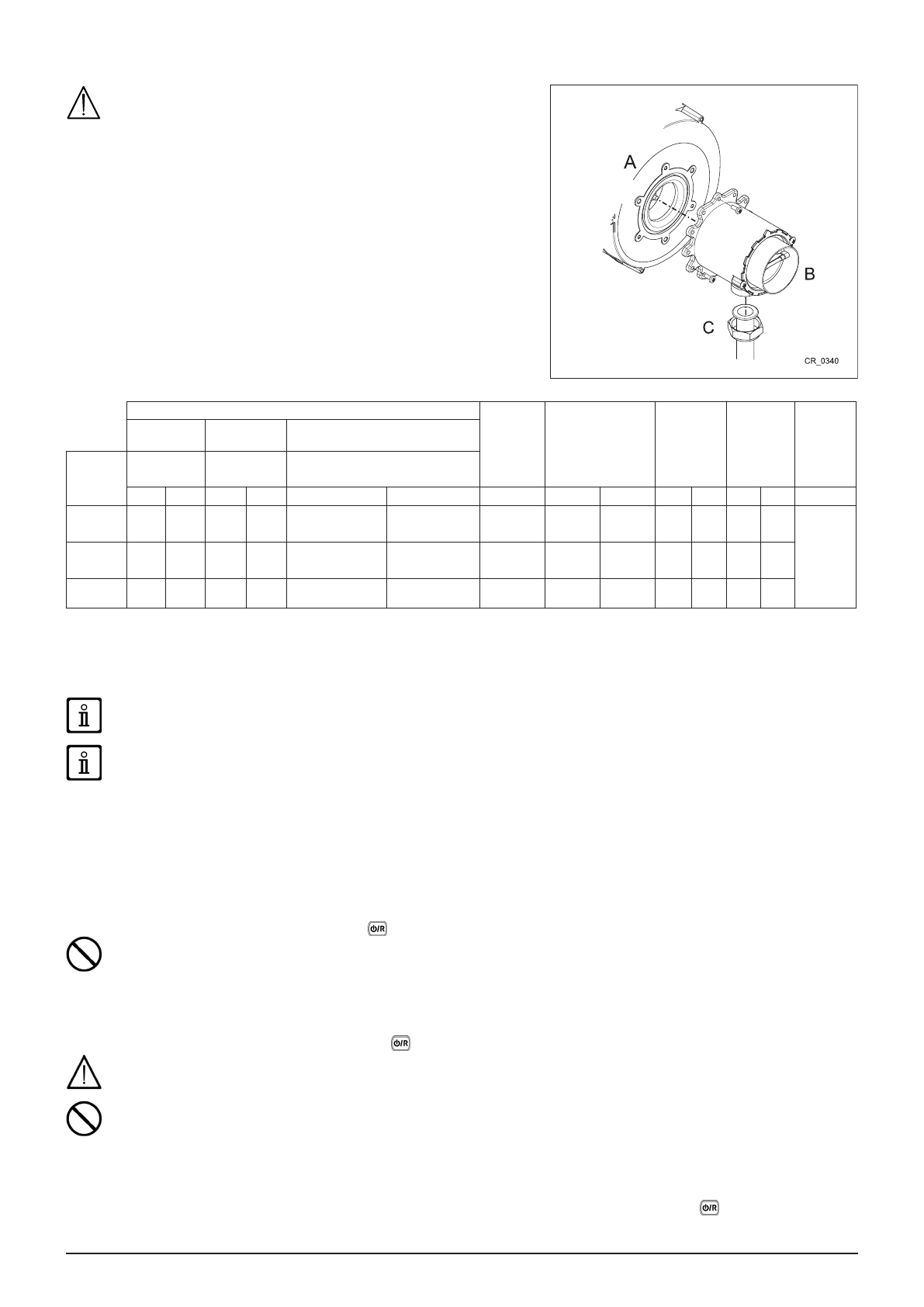

15.1 ЗАМЕНА ГАЗА
В случае замены газа метана на газ пропан (GPL), перед тем как
осуществить регулировку газового клапана, как описано выше,
замените блок вентури (B) как показано на рисунке. Для замены
необходимо отсоединить газопроводную трубку (резьбовую гайку
G1”) и отвинтить три винта фланца. По завершении операции замены,
убедитесь, что не произошло утечки газа. Измените параметры (скорость
вентилятора), как показано в таблице 2 по методике, описанной в главе 14.
ТАБЛИЦА 2
ПАРАМЕТРЫ - кол-во оборотов/мин (об./мин)
VENTURI
Ø (mm)
UGELLI GAS
Ø (mm)
CO
2
Min
(%)
CO
2
Max
(%)
CO Max
(ppm)
P60 **
P30 –
P61 **
P59 **
Модель
котла
мин.
мощность
Макс.
мощность
Мощность включения
G20
G31
G20
G31
G20
G31
G20-
G31
G20
G31
G20
G31
G20
G31 G20/G31
1.90
1250 1250 6500 6050
2400
2400
34
5,6(n°2) 4,5(n°2) *8,5 *9,6 *9,0 *10
< 250
1.99
1300 1300 6300 6100
2500
3000
38
6,4(n°2) 5,0(n°2) *9,0 *9,5 *9,2 *10
1.110
1300 1300 6900 6700
2500
3000
38
6,4(n°2) 5,0(n°2) *9,0 *9,5 *9,2 *10
*
значение CO
2
2 с закрытой передней панелью. Без передней крышки (с открытой камерой котла), считываемая величина ниже
0,2
%.
**
величина, считываемая на дисплее передней панели котла умножается
x 10
(например, 125 соответствует 1250 оборотам/мин.)
Для облегчения регулировки газового клапана можно установить “функция регулировки” непосредственно на
панели управления котла, как описано в разделе 12.2.
При каскадном подключении дымоходов измените параметр P60, увеличив обороты вентилятора на 200 единиц
(см. таблицу 1В раздела 10.3).
16. УСТРОЙСТВА ДЛЯ РЕГУЛИРОВАНИЯ И БЕЗОПАСНОСТИ
Котел спроектирован в полном соответствии с европейскими нормами и содержит следующие устройства:
•
Предохранительный термостат
Благодаря датчику, установленному на выходной трубе первичного теплообменника, в случае перегрева воды первичного
контура прекращается подача газа в горелку. В этих условиях котел блокируется, и только после устранения причины вы
можете повторить зажигание, нажав на кнопку
.
Запрещается отключать данное предохранительное устройство
•
Датчик тяги (датчик температуры отходящих газов)
Этот прибор располагается на канале дымохода. Электронная плата блокирует приток газа к горелке в случае слишком
высокой температуры. Вы должны нажать кнопку
, после выяснения и устранения причины отключения.
Операция перезапуска возможна только при температуре < 90°C.
Запрещается отключать данное предохранительное устройство
•
Датчик ионизации пламени
Электрод для определения наличия пламени гарантирует безопасность работы при отсутствии газа и при неполном
горении основной горелки. В данных условиях котел блокируется. Вы должны нажать кнопку
, после выяснения и
устранения причины отключения.
