18.3 ПРОВЕРКА ГОРЕЛКИ

Горелка не нуждается в чистке.
•  Проверьте горелку на наличие повреждений. При необходимости замените ее.

•  Проверьте положение датчика пламени.

•  Проверьте, что расстояние электрода розжига соответствует допускам, указанным на рисунке.

•  Проверьте  изоляцию  поверхности  горелки  во  фланце  на  наличие  повреждений.  При  обнаружении  повреждений

произведите замену.

Установите на соединение линии подачи газа новую прокладку. Откройте подачу газа и проверьте отсутствие утечек на

горелке специально предназначенным для этого спреем.

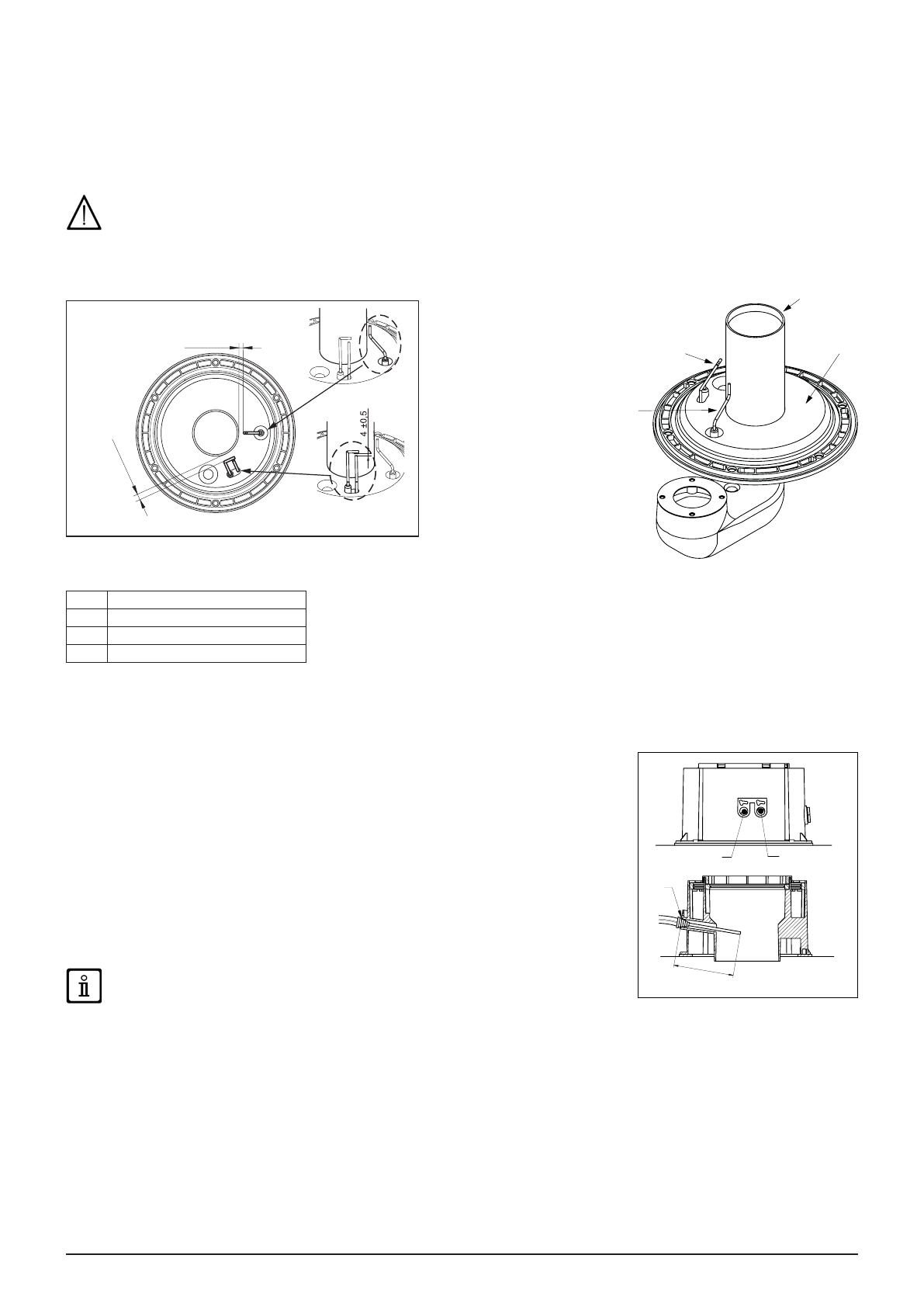

РАСПОЛОЖЕНИЕ ЭЛЕКТРОДОВ

CR_051

1

a

b

c

d

a

Электрод-детектор пламени

b

Электрод розжига

c

Горелка

d

Изолирующая поверхность

18.4 ПАРАМЕТРЫ ГОРЕНИЯ ГАЗА

Для контроля эффективности горения и качества отходящих газов котлы имеют две точки

замера. Одна из них находится в дымоходном канале (

A

) и позволяет контролировать

соответствие  отходящих  газов  гигиеническим  нормам  и  эффективность  горения.

Вторая точка замера находится на трубе забора воздуха (

B

) и позволяет определить

наличие продуктов сгорания в забираемом воздухе при использовании коаксиальной

системы труб. В точке замера в дымовом канале определяют следующие параметры:

•  температуру продуктов сгорания;

•  содержание кислорода

O

2

 или, наоборот, двуокиси углерода

CO

2

;

•  содержание окиси углерода

CO

.

Температуру сгораемого воздуха можно измерить на розетке, имеющейся на контуре

воздуховода (

B

), вставив измерительный датчик примерно на 9 см (

C

).

Для включения функции “

ТРУБОЧИСТ

” см. главу 12.3.

!

"#$%&'(

)%

"

CG_2190_a

7,5 ±1  (1.90)
5,0 ±1  (1.99 - 1.110)

10 ±1  (1.90)

7,5 ±1 (1.99 - 1.1

10)
