19
Р
а
з
д
е
л
У
С
Т
А
Н
О
В
Щ
И
К
(
ru
)
7112345.01 (1-01/13)

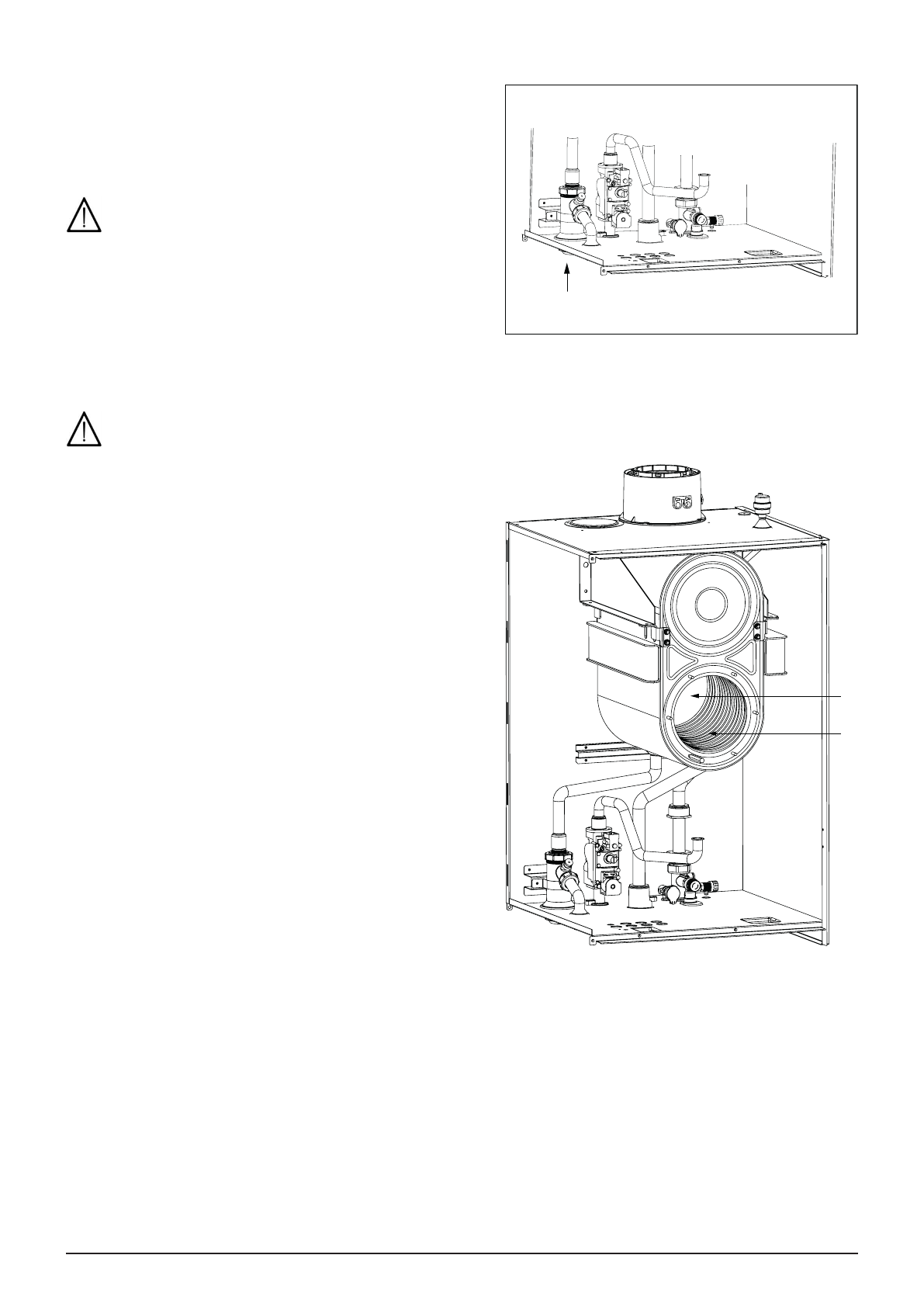

18.1 ЧИСТКА СИФОНА СЛИВА КОНДЕНСАТА
Открутите нижнюю часть сифона “
A
” слива конденсата.
• Промойте дно сифона водой.
• Заполните нижнюю секцию водой до высоты 10 мм от верхней
кромки.
• Снова присоедините нижнюю секцию к сливному сифону.
Включение устройства при пустом сборнике конденсата
может привести к риску отравления дымовыми газами.
18.2 ЧИСТКА ТЕПЛООБМЕННИКА
Перед демонтажом теплообменника обеспечьте защиту электронного блока управления и всех электрических
компонентов от водяных брызг и пара.
При демонтаже теплообменника действуйте следующим образом:
• Обесточьте аппарат (отключите электропитание котла).
• Отключите подачу газа к котлу.
• Закройте краны на котле.
• Снимите переднюю панель котла.
• Ослабьте крепежный винт и опустите коробку электрических
соединений, обеспечив ее защиту от контакта с водой.
• Выньте электрод розжига и датчик пламени.
• Снимите узел вентилятора и смесительного клапана.
• Очистите трубы (1) теплообменника обычным уксусом.
Прополощите водой. Вода будет сливаться из теплообменника
через сифон слива конденсата.
• Подождите 20 минут и удалите грязь мощной струей воды. Не
направляйте струю воды прямо на изолирующую поверхность
(2) задней части теплообменника.
CR_0510
A
1
2
