КОНФИГУРАЦИЯ
P40
5700
Не используется (НЕ изменять этот параметр)
-
---
---
---
P41
5710
Контур отопления в зоне 1 (1 = включено)
-
1
0
1
P42
5715
Контур отопления в зоне 2 (1 = включено)
-
0
0
1
P43
5730
Датчик температуры ГВС (1=датчик бойлера, 2=термостат, 3=датчик
проточного котла)
1
1
3
P44
5890
Не используется (НЕ изменять этот параметр)
-
33
0
43
P45
5931
*
вход датчика BX2
(первый дополнительный датчик - глава 11)
-
0
0
19
P46
5932
*
вход датчика BX3
(первый дополнительный датчик - глава 11)
-
0
0
19
P47
5977
*
Вход H5
(многофункциональный вход – 18=комнатный термостат)
-
18
0
32
P48
6020
*
конфигурация дополнительного расширительного модуля
-
0
0
7
P49
6024
Вход EX21 модуля 1 (конфигурация предохранительного термостата HC)
-
0
0
1
P50
6046
Вход H2 модуля 1 (многофункциональный вход)
-
0
0
58
P51
6097
Тип датчика на коллекторе (1= NTC, 2= Pt 1000)
-
2
1
2
P52
6110
Постоянная времени здания (зависит от степени теплоизоляции здания)
часов
15
0
50
P53
6220
Версия программного обеспечения
-
---
0
99
P54
6600
Адрес устройства LPB (связь через шину)
-
1
1
16
P55
6601
Адрес сегмента LPB (связь через шину)
-
0
0
14
P56
6640
Источник часов
-
0
0
3
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
P57
7045
Время, прошедшее после техобслуживания
месяцев
xxx
0
240
P58
6704
Показать / Скрыть внутренний код вторичной неисправности (0=нет)
-
1
0
1
КОНТРОЛЬ ГОРЕЛКИ
P59
9512
Требуемая скорость розжига
об/мин
xxx
0
8000
P60
9524
Требуемая минимальная скорость функционирования
(низкая скорость)
об/мин
xxx
0
8000
P61
9529
Требуемая максимальная скорость функционирования
(высокая
скорость)
об/мин
xxx
0
8000
ПАРАМЕТРЫ ПАНЕЛИ УПРАВЛЕНИЯ КОТЛОМ
P62
-
Единицы измерения (1=бар, °C – 2=PSI, °F)
-
1
1
2
P63
-
Функционирование панели управления : (1=центральная, 0=локальная)
-
1
0
1
P64
-
Версия программного обеспечения
-
xx
0
999
*
см. главу “Аксессуары, не входящие в комплект”
xx
: значение зависит от версии программного обеспечения
xxx
: значение зависит от типа котла
(a)
:
параметры на передней панели котла (фиксированная панель управления)
(b)
: параметры на пульте дистанционного управления

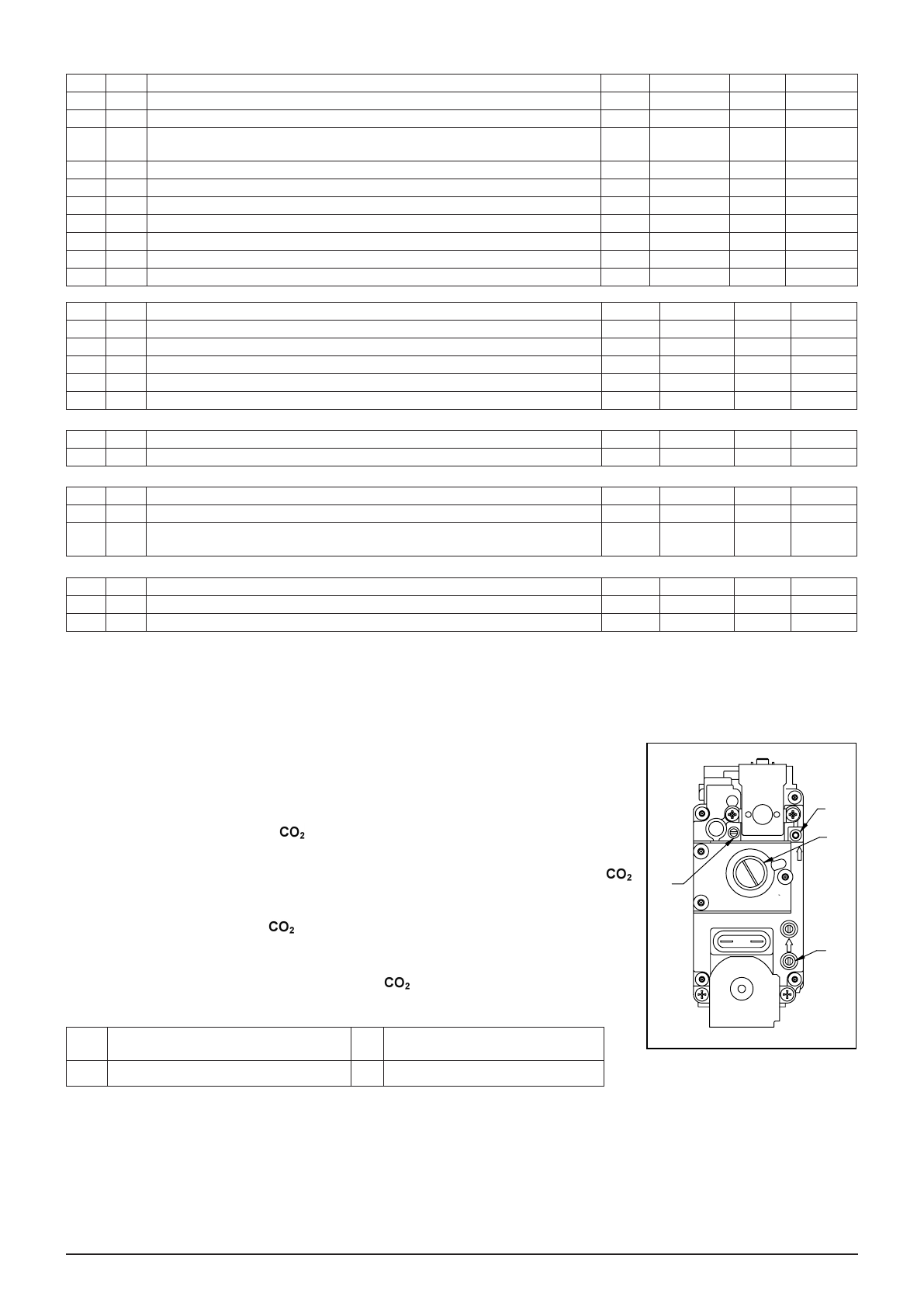

15. КАЛИБРОВКА ГАЗОВОГО КЛАПАНА
Для проведения калибровки газового клапана, включить функцию калибровки, как
описано главе 12.2. Необходимо выполнить перечисленные далее действия:
1) Настройка МАКСИМАЛЬНОЙ мощности
Проверить, что содержание
, измеренное в дымоотводящем патрубке при
работающем на максимальной мощности котле, соответствует значению, указанному в
таблице 2 (допуск +/- 0,5%). В противном случае повернуть регулировочный винт (
V
) на
газовом клапане. Повернуть винт по часовой стрелке для уменьшения содержания
и против часовой стрелки для его увеличения (допуск +/- 0,2%).
2) Настройка МИНИМАЛЬНОЙ мощности
Проверить, что содержание
, измеренное в дымоотводящем патрубке при
работающем на минимальной мощности котле, соответствует значению, указанному
в таблице 2 (допуск +/- 0,5%). В противном случае снять с газового клапана латунную
резьбовую пробку и повернуть регулировочный винт (
K
). Повернуть винт в направлении
по часовой стрелке для увеличения содержания
и против часовой стрелки для его
уменьшения (допуск +/- 0,2%).
В
Регулировочный винт расхода газа
K
Регулировочный винт
ОТКЛОНЕНИЯ МИНИМУМА
PI
Сигнал давления герметичной камеры
Pi
Патрубок входного давления
!
"
#$
%#
&
"
'
#(
)#$
*
%+
%,
-
