926.237.1 - RU

Руководство для техНИческого пеРсоНала

1.24 - 1.14

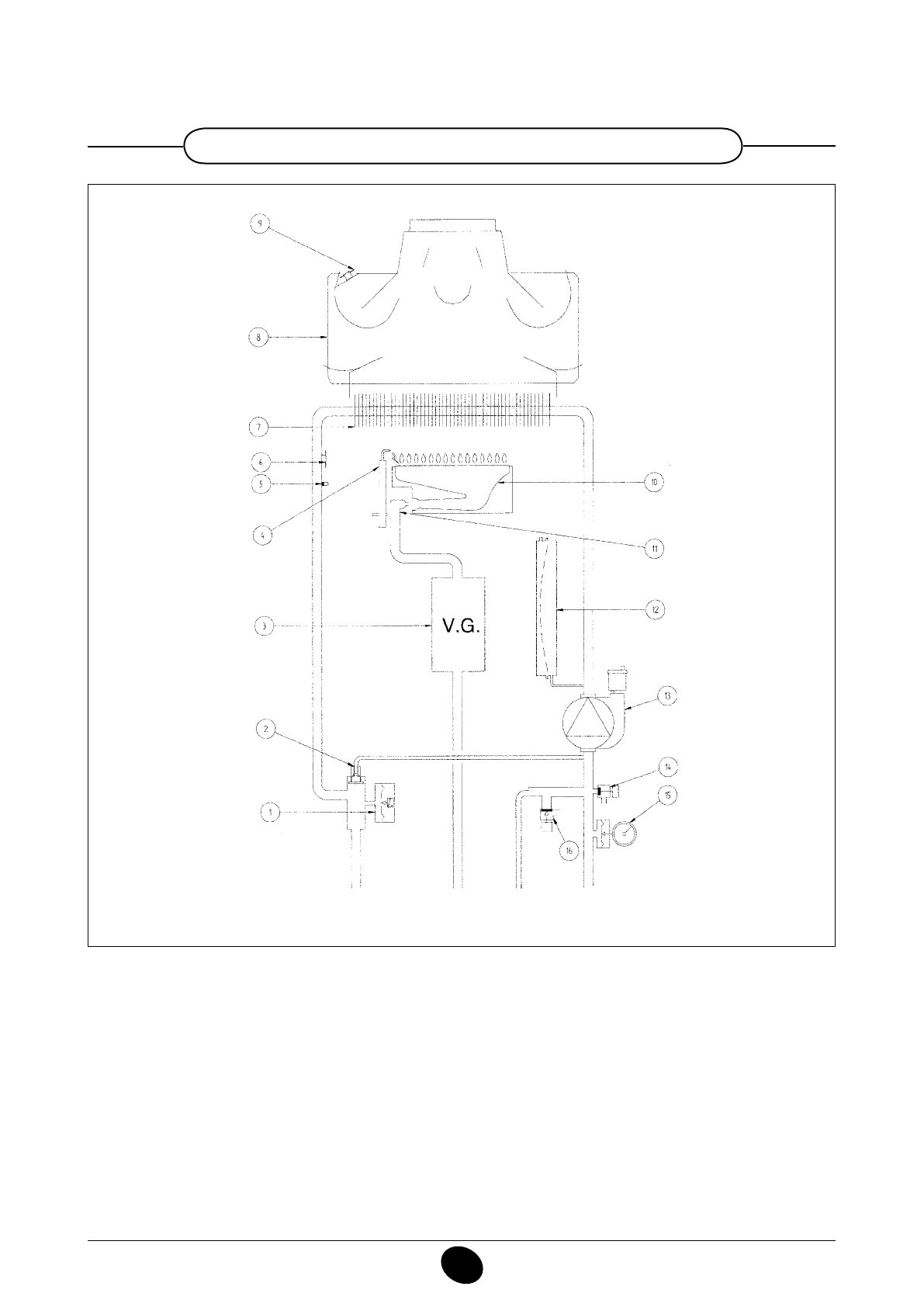

Рис. 18

подача в

систему

отопления

газ

подача

холодной

воды

возврат из

системы

отопления

обозначения:

термостат – датчик тяги
горелка
рампа подачи газа с форсунками
расширительный бак
насос с автоматическим воздухоотводчиком
кран слива воды из котла
манометр
сбросной предохранительный клапан (3 бар)

  9
  10
  11
  12
  13
  14
  15
  16

  1
  2
  3
  4
  5
  6
  7
  8

гидравлический прессостат
автоматический байпас
газовый клапан
электрод зажигания/контроля пламени
датчик температуры (тип NTC) контура отопления
термостат перегрева
первичный теплообменник
дымовой колпак

0812_1805 / CG_2105
