79
926.237.1 - RU
Руководство для техНИческого пеРсоНала
обратите внимание!
При установке дымохода убедитесь, что труба хорошо изолирована (напр., стекловолокном) в
месте прохода трубы сквозь стену здания.
Подробные инструкции об установке труб смотри в руководствах, прилагаемых к комплектам.

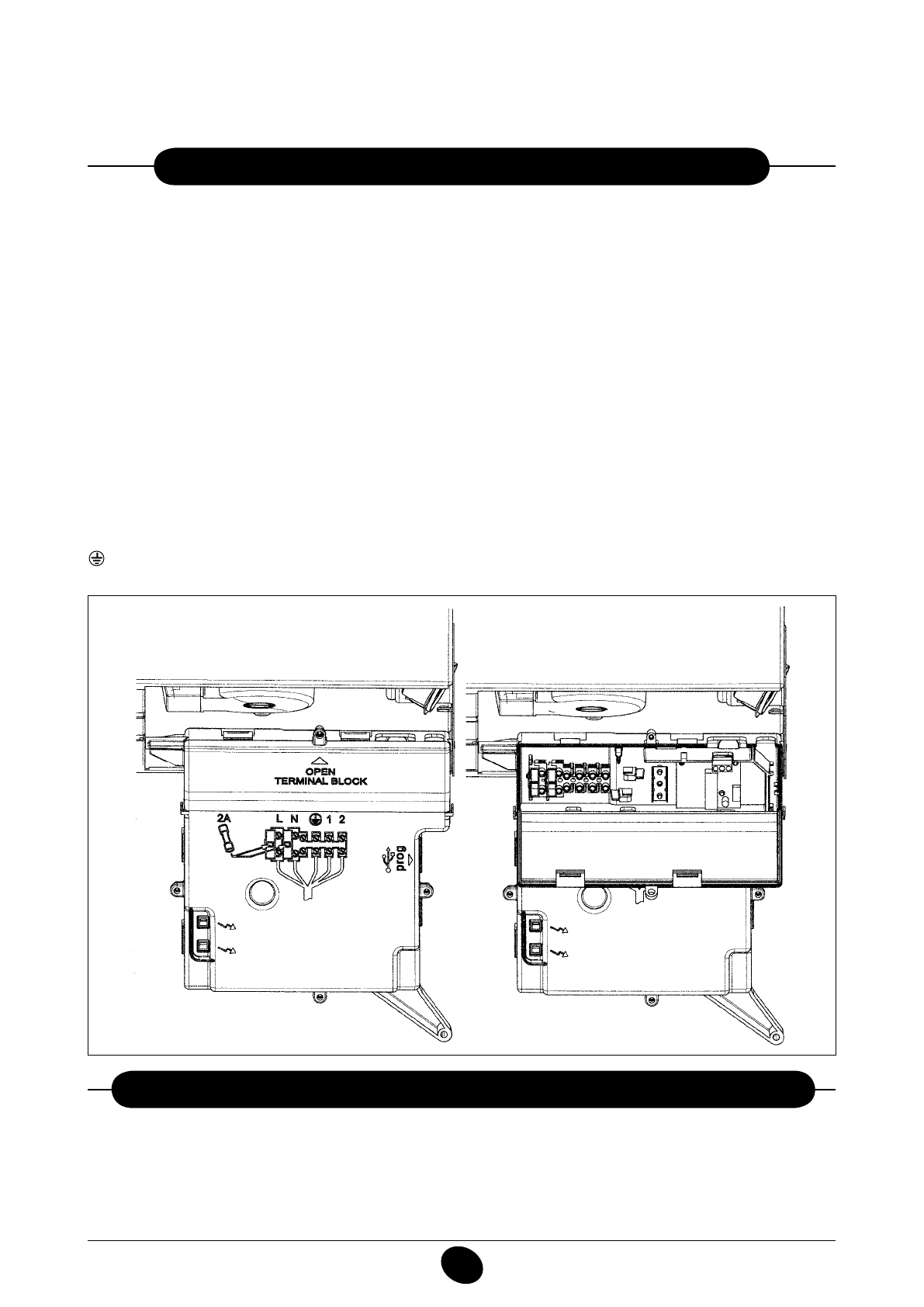

Рис.9
0712_1208 / C
G_2008
17. ПОдКЛЮЧЕНИЕ К эЛЕКТрОПИТАНИЮ
Элект р о б е з опасно с ть котла г арантируе тся только при правильном з а з емлении в со отв е тс твии с дейс тву ющими
нормативами.
С помощью прилагаемого трехжильного кабеля подключите котел к однофазной сети переменного тока 230В с заземлением.
Убедитесь в соблюдении правильной полярности.
Используйте двухполюсный выключатель с расстоянием между разомкнутыми контактами не менее 3мм.
При замене сетевого кабеля рекомендуется использовать кабель сечением 3x0.75 мм2 и максимальным диаметром 8мм.
…доступ к клеммной колодке электропитания
• двухполюсным выключателем отключите подачу питания к котлу;
• отвинтите два винта, крепящих панель управления к котлу;
• поверните панель управления;
• для доступа к контактам снимите крышку (рис. 9).
В клеммную колодку встроены плавкие предохранители на 2А (для их проверки или замены выньте черный держатель
предохранителя).
внимание:
убедитесь в соблюдении правильной полярности
l
(фаза) -
n
(нейтраль).
Обозначение клемм
(L) =
фаза
, коричневый провод
(N) =
нейтраль
, голубой провод
=
земля
, желто-зеленый
(1) (2) =
клеммы подключения комнатного термостата
18. подсоедИНеНИе комНатНого теРмостата
• открыть доступ к клеммам подключения электропитания (рис.9), в соответствии с инструкциями, изложенными в
предыдущем параграфе;
• снять перемычку с клемм 1 и 2 клеммной колодки;
• протянуть кабель из двух проводов через кабельный зажим котла и присоединить кабель, идущий от термостата, к клеммам
(1) и (2);
• включить электропитание котла
.
