Руководство для техНИческого пеРсоНала

16. устаНовка дЫмохода И воздуховода

модели 24 F – 1.24 F - 1.14 F

Ниже  описываются  поставляемые  в  качестве  аксессуаров
трубы и крепления для котлов с закрытой камерой сгорания
и принудительной вытяжкой.
Котел  специально  спроектирован  для  присоединения  к
дымоходу  и  воздуховоду  коаксиальной  трубой.  Возможно
т а к же   и с п ол ь з ов а н и е   р а з д ел ь н ы х   т р у б   п ри   п о мощ и
разделительного комплекта. При использовании раздельных
труб возможно также объединение их на конечном участке
специальным коаксиальным наконечником (терминалом).

И с п о л ь з у й т е   к р е п л е н и я ,   п о с т а в л я е м ы е   т о л ь к о
производителем оборудования!

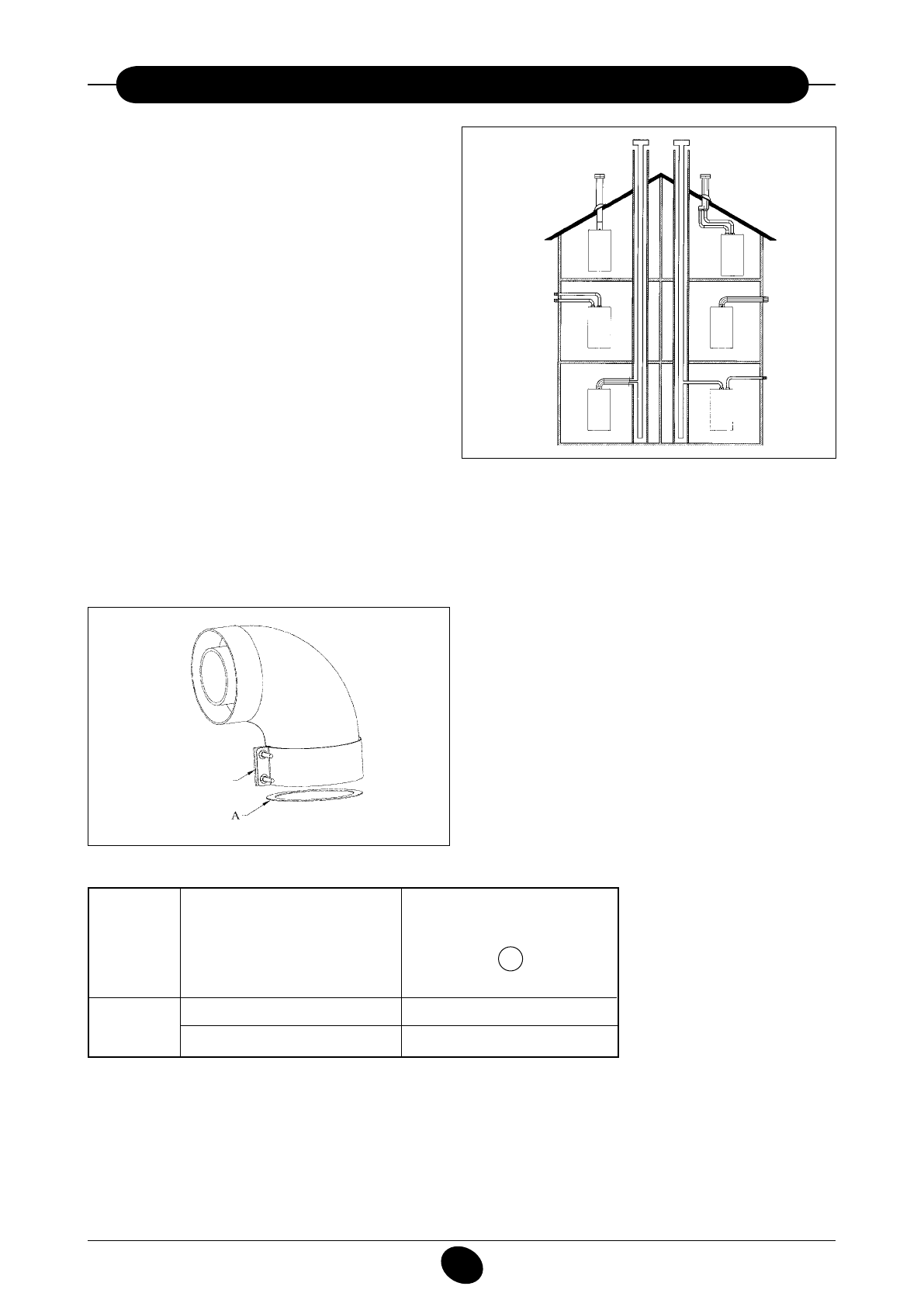

Рис. 6

0503_0905/C

G1638

Рис. 7

... коаксИальНЫй дЫмоход (коНцеНтРИческИй)

Этот тип трубопровода позволяет отводить сгоревшие газы наружу и забирать воздух для горения снаружи здания, а также
присоединяться к общему дымоходу (LAS - система).
90° коаксиальный изгиб позволяет присоединять котел к дымоходу в любом направлении, поскольку он может поворачиваться
на  360°.  Кроме  того,  он  может  использоваться  в  качестве  дополнительного  в  сочетании  с  коаксиальной  трубой  или  с  45°
изгибом.

Если выход дымохода расположен снаружи, воздуховод должен
выступать из стены не менее чем на 18 мм с тем, чтобы на него
герметично  установить  алюминиевую  погодную  насадку  во
избежание попадания воды.
Обеспечьте  наклон  трубы  в  сторону  улицы  -  1см  на  каждый
метр ее длины.

•  90° изгиб сокращает возможную полную длину трубы на

1м.

•  45° изгиб сокращает возможную полную длину трубы на

0,5м.

Первый изгиб в 90° не учитывать при подсчете максимально

допустимой длины.

модель

котла

24 F

1.24 F
1.14 F

0 ÷ 1

1 ÷ 5

Длина (м)

Использовать дИаФРагму

на  дЫмоходе

A

ДА

НЕТ

0805_2901 / C

G_2073

крепежный

зажим0
