80
926.237.1 - RU
Руководство для техНИческого пеРсоНала
19. поРядок пеРевода котла На дРугой тИп газа И НастРойкИ давлеНИя
• Открутить винт на штуцере (
Pb
, рис. 10) и присоединить к штуцеру (
Pb
) манометр.
• Открыть газовый кран и установить переключатель режимов (Рис.2) в положение Зима и подождать до включения котла.
• Проверить динамическое входное давление газа (штуцер
Pb
, рис. 10). Номинальные давления:
20 мбар
для природного газа,
37 мбар
для пропана.
• Выключить котел и закрыть газовый кран.
• Отсоединить манометр и закрутить винт на штуцере
Pb
Настройка максимального давления
• Открутить винт на штуцере
Ра
(рис. 10) и присоединить к штуцеру
Ра
манометр.
• Открыть газовый кран и установить переключатель режимов (Рис.2) в положение Зима и подождать до включения котла.
Убедиться, что котел работает на максимальной мощности.
• Проверить давление газа на горелке согласно таблице 1 для соответствующей модели котла и соответствующего типа газа.
При необходимости снять крышку модулятора и поворачивать латунный винт до достижения давления, указанного в
таблице 1 для соответствующей модели котла и соответствующего типа газа;
Настройка минимального давления
• Отсоединить провод питания модулятора. Котел перейдет в режим минимальной мощности. Проверить давление газа
на горелке согласно таблице 1 для соответствующей модели котла и соответствующего типа газа. При необходимости и
поворачивать винт до достижения давления, указанного в таблице 1 для соответствующей модели котла и соответствующего
типа газа.
• Присоединить на место провод питания модулятора и установить на место крышку модулятора.
• Выключить котел и закрыть газовый кран.
• Отсоединить манометр и закрутить винт на штуцере.
19.1 пРовеРка входНого дИНамИческого давлеНИя газа
19.2 НАсТрОйКА МАКсИМАЛЬНОгО И МИНИМАЛЬНОгО дАВЛЕНИя НА гОрЕЛКЕ ПрИ ПОМОщИ рЕгуЛяТОрА дАВЛЕНИя
Котлы могут быть переведены на другой тип газа (g20 - метан, g31 - сжиженный газ - пропан) техническими специалистами
обслуживающей организации.
Для перевода котла на другой тип газа необходимо выполнить следующие операции
• Открыть и снять переднюю панель котла.
• Заменить форсунки горелки. При замене форсунок горелки следите за тем, чтобы они были затяну ты до упора с
использованием соответствующих медных прокладок; при замене форсунок изучите приведенную ниже таблицу 1 для
нужного типа газа.
• Изменить напряжение на модуляторе, установив параметр F02 в зависимости от типа газа, как описано в параграфе 21.
• Выполнить все операции по настройкам давления газа, указанные в § 19.1 и 19.2.
• Закрыть электрическую коробку.
• Наклеить на котел этикетку, соответствующую используемому типу газа и выполненной регулировке.
• Установить на место переднюю панель.
заключительные проверки
• Закройте панель управления.
• Уберите манометры и закройте точки отбора давления.
• Наклейте новую табличку с указанием типа газа и характеристик проведенной настройки.
• Установите на место переднюю панель
19.3 пеРевод котла На дРугой тИп газа

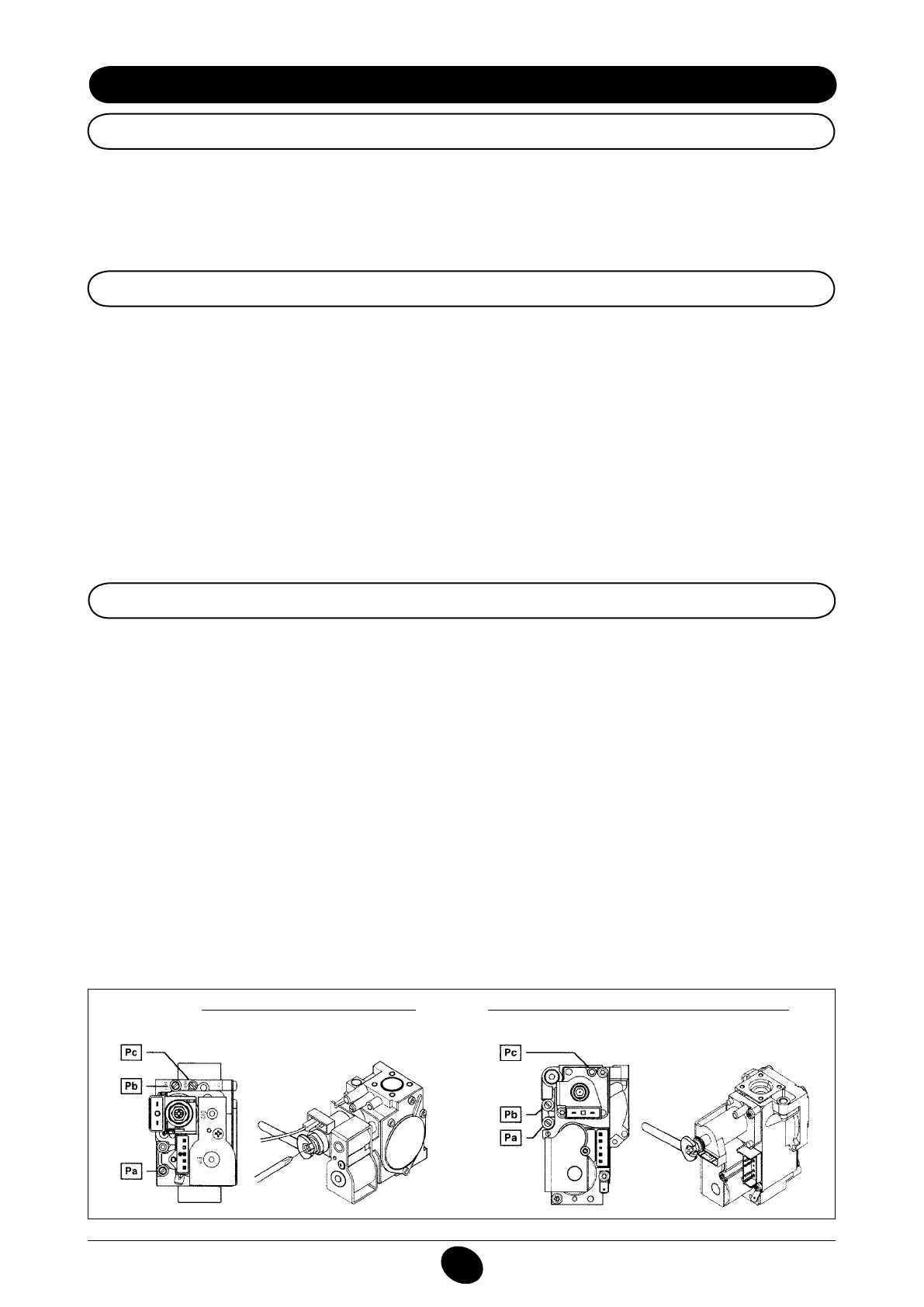

0901_1101
КЛАПАН SIT - SIgmA 845
КЛАПАН HONEywELL - vk 4105 m
Рис. 10
