Ampera
Руководство по установке и эксплуатации
стр. 33
электрические котлы
При нажатии кнопки «ВВОД» на текущем
периоде откроется экран настройки этого
периода, где можно изменить время,
температуру воздуха и теплоносителя для
данного периода времени, максимальную
мощность, либо удалить период из списка.
При нажатии кнопки «ВВОД» на пункте
«добавить» откроется экран настройки нового
периода. После настройки всех значений
нужно выбрать пункт «Готово».
При нажатии кнопки «ВВОД» данный период
будет добавлен в список.

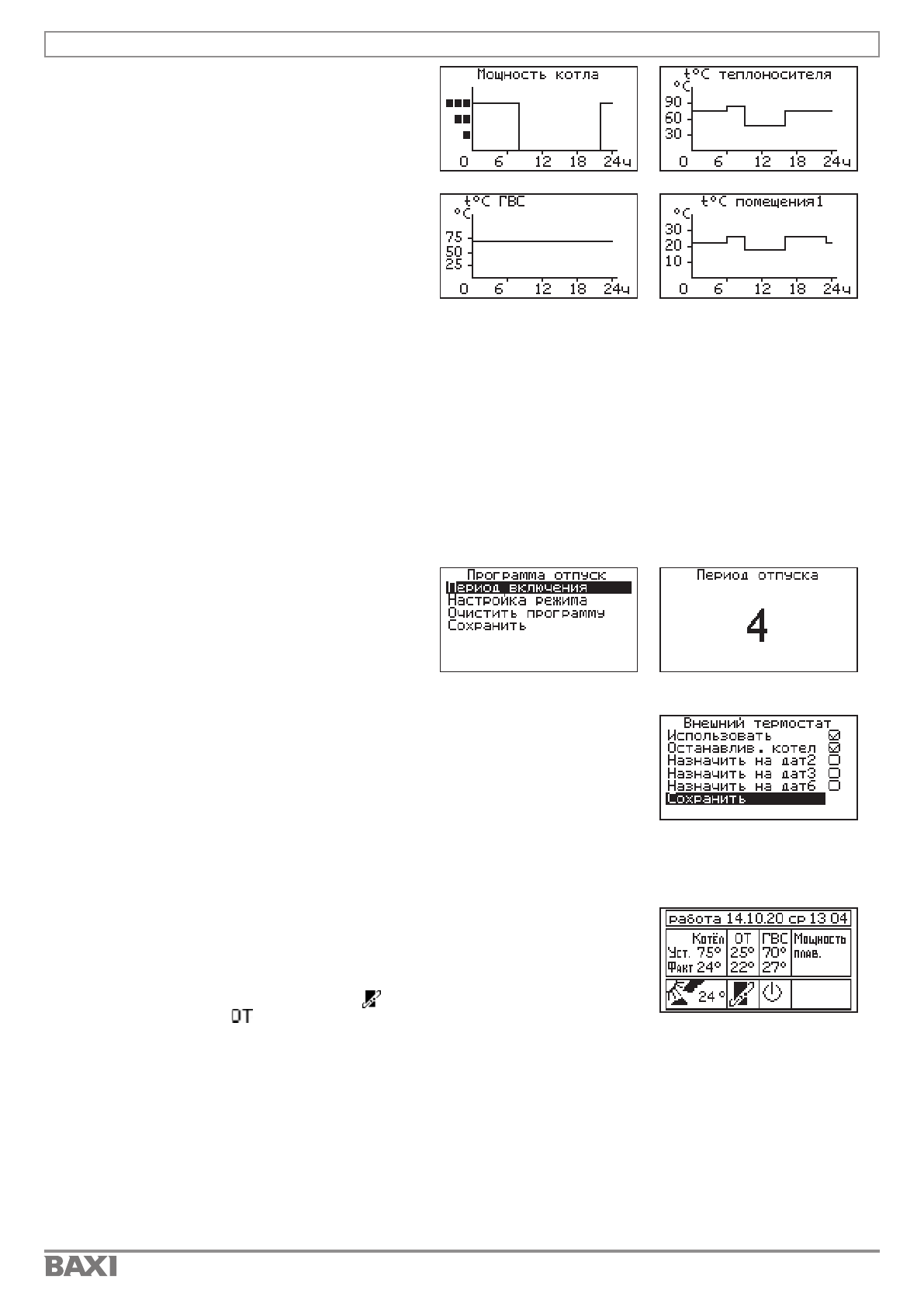

Для просмотра программы термостата
следует выбрать пункт «Просмотр» в меню
настройки программы. На графиках показываются все используемые периоды в соответствии с
настройками по температуре воздуха, теплоносителя и максимальной мощности.
В случае использования многотарифной системы оплаты энергопотребления, можно настроить
в периоды максимальных тарифов мощность 0 кВт, а в льготный (ночной) период установить
максимальную мощность.
10.2.3 После того как настройки произведены, следует выбрать пункт меню «Сохранить» и
нажать кнопку «ВВОД». Если введенные значения не содержат ошибок, настройки сохранятся и
произойдет выход в меню термостата. Если введенные значения ошибочны, например, периоды
перекрываются, появится экран, сообщающий об ошибке, где можно выбрать, сохранять изменения
или нет. Следует учитывать, что сохранение неверных настроек может привести к неправильной
работе термостата.
10.2.4 Пункт меню «Выходной день» позволяет сделать настройку температуры термостата для
выходного дня. Все настройки для этого пункта аналогичны настройкам для рабочего дня.
10.2.5 Режимы «Отпуск» и «Праздник»
запускаются на определенный период
времени,
задаваемый
пользователем,
в
течении
которого
выполняются
запрограммированные установки мощности
и температуры. После завершения периода
котел возвращается к исходным настойкам.
10.2.6 Для выхода из меню «Термостат» выберите пункт «Сохранить» и нажмите кнопку «ВВОД».
10.3 Внешний термостат.
Для управления котлом или одним из контуров отопления, ГВС с
помощью термостата, подключенного к разъему «Вх.Откл.» (Рис.5 поз.3)
на блоке управления котлом, необходимо в п.п. меню «Термостат»
выбрать п.п. «Внешний».
Для управления котлом через внешний термостат, необходимо
назначить термостат на управление одним из контуров вместо датчиков
(Рис.5 поз.8; 7; 4).
11. ПОДКЛЮЧЕНИЕ ZONT Connect Baxi/ZONT Connect+ Baxi
11.1. Система удалённого управления котлом ZONT Connect Baxi/ZONT
Connect+ Baxi по шине OpenTherm подключается к блоку индикации
электрокотла Baxi Ampera с помощью разъема (Рис.5 поз.14)
11.2. При подключении ZONT Connect Baxi/ZONT Connect+ Baxi,
контроллер котла автоматически определяет его, на главном экране
появляется соответствующий знак
и вместо контура отопления 1
появляется надпись , что означает OpenTherm.
Для активации работы котла по датчику температуры устройства ZONT необходимо пройти в
меню «Термостат», подменю «OpenTherm» и установить метку «использовать» и метку напротив
датчика, вместо которого назначить подключенный термостат.
ZONT Connect Baxi/ZONT Connect+ Baxi может также подключаться при реализации схем
подключения 1; 2 и 3-3.3.
11.3. Датчик температуры помещения Схема 4 (поз.19), подключенный к Система удалённого
управления котлом ZONT Connect Baxi/ZONT Connect+ Baxi Схема 4 (поз.18), передает данные о
температуре в помещении на контроллер электрокотла Baxi Ampera.
11.4. Функциональные возможности.
1. Передача данных от ZONT Connect Baxi/ZONT Connect+ Baxi на электрокотел Baxi Ampera:
• Установка температуры теплоносителя котла;
• Уставка температуры помещения;
