 Ampera

Руководство по установке и эксплуатации

стр. 11

электрические котлы

1 - Корпус котла

2 - Основание котла

3 - Кожух котла

4 - Расширительный бак

5 - Циркуляционный насос

6 - Предохранительный клапан

7 - Манометр

8 - Блок индикации

9 - Блок силовой

10 - Блок нагревательных элементов

11 - Выключатель защитный автоматический

12 - Патрубок входа теплоносителя

13 - Патрубок выхода теплоносителя

14 - Патрубок сброса теплоносителя из клапана

15 - Автоматический воздухоотводчик

16 - Термостат перегрева

17 - Датчик уровня воды

18 - Датчик температуры воды

19 - Ввод для силового кабеля

20 - Болт для присоединения заземления

21 - Блок управления

22 - Предохранитель насосов (4А)

23 - Ввод для кабелей, датчиков температуры

       воздуха,термостата

24 - Планка монтажная

25 - Шуруп 6х50

26 - Пластиковый дюбель

27 - Независимый расцепитель

28 - Кнопка отключения блока индикации, блока

       управления и циркуляционных насосов

29 - Предохранитель блока управления (2А)

30 - Flash-карта microSD

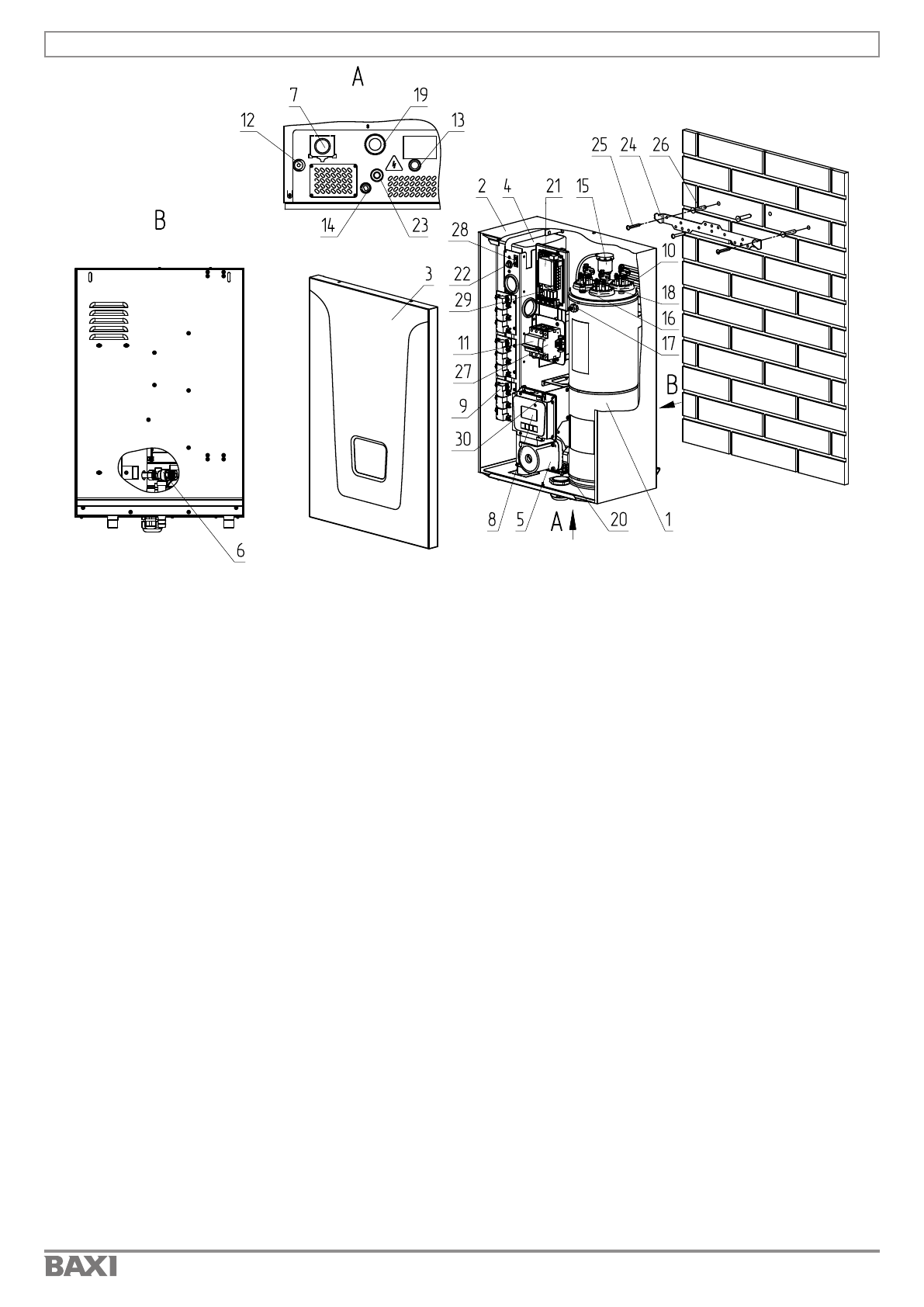

Рис.1 Конструкция котла

BAXI Ampera 24-30 кВт

5. УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ

5.1.  Монтаж  и  подключение  к  электросети  котла  должны  производится  квалифицированным

персоналом  в  строгом  соответствии  с  действующими  «Правилами  устройства  электроустановок»

(ПУЭ, ПТЭ), требованиям ГОСТ МЭК 60335-1, ГОСТ IEC 60335-2-35, и настоящего документа.

5.2.  Монтаж,  ремонт  и  наладка  котла  должны  осуществляться  лицами,  имеющими  разрешение

на  работу  с  электроустановками  напряжением  до  1000  В  и  квалификационную  группу  по  технике

безопасности не ниже третьей.

5.3. Класс защиты от поражения электрическим током 01

5.4. Котел должен подключаться к трехфазной сети с глухозаземленной нейтралью.

5.5.  Котел  и  трубопроводы  системы  теплоснабжения  подлежат  заземлению,  при  его  отсутствии

нормальная работа не гарантируется (см.Табл.8, п.3).

5.6.  Все  работы  по  осмотру,  профилактике  и  ремонту  котла  должны  проводиться  при  снятом

напряжении.

5.7.  Разряды  атмосферного  электричества  могут  повредить  котел,  поэтому  во  время  грозы

необходимо отключить его от сети электропитания.
