 Ampera

Руководство по установке и эксплуатации

стр. 13

электрические котлы

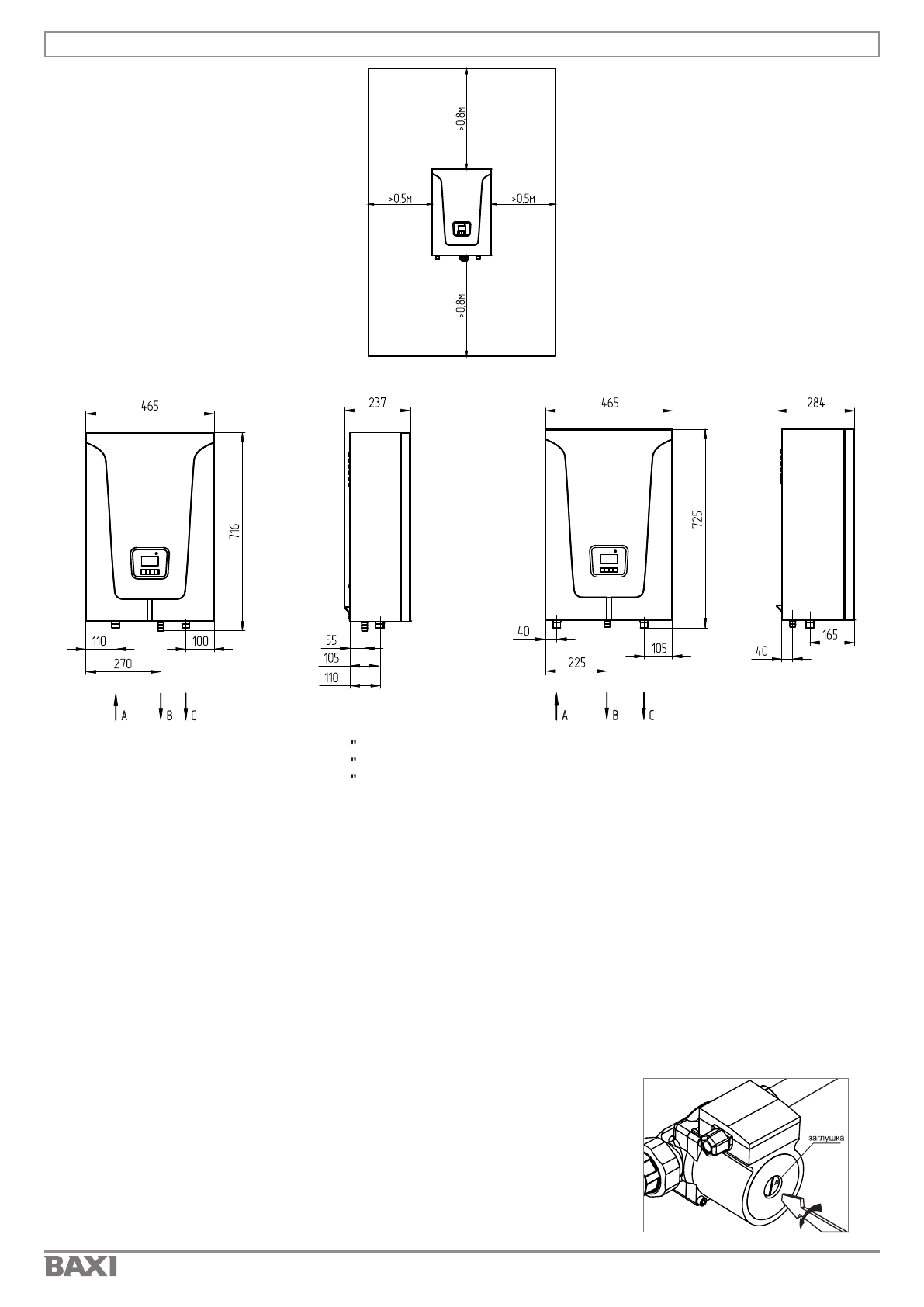

Рис.2 Схема размещения котла в котельной

Рис.3 Габаритные и присоединительные размеры котлов.

6-12 кВт

14-30 кВт

При монтаже котла необходимо выдерживать минимальные расстояния до стен, пола и потолка,

указанные на Рис.2. Расстояние необходимо соблюдать для удобства эксплуатации и сервисного

обслуживания.

Внимание!

 Запрещается помещать котел в ниши, загораживающие крепежные элементы кожуха

котла и препятствующие естественной вентиляции изделия.

6.2. Монтаж котла рекомендуется производить в следующей последовательности:

•  Закрепить  планку  монтажную  на  вертикальной  поверхности  в  необходимом  месте  с  помощью

шурупов, входящих в комплект, и установить на неё котел, как показано на Рис.1;

•  Подсоединить  котел  к  системе  отопления.  Габаритные  и  присоединительные  размеры  котлов

указаны на Рис.3.

6.3. Заполните систему теплоносителем.

6.3.1.  При  заполнении  системы  отопления  и  ее  запуске  необходимо  исключить  попадание

теплоносителя  внутрь  кожуха  на  электрические  провода,  разъемы  и

электронные блоки котла.

6.3.2.  Если  в  системе  отопления  в  качестве  теплоносителя

используется вода, то объем жидкости в системе отопления не должен

превышать 120 литров для расширительного бака 12 и 75 литров для

расширительного  бака  7,5  литров.  Если  в  качестве  теплоносителя

используется  этиленгликоль,  разведенный  с  водой  в  соотношении  не

более 1:1, то объем жидкости в системе отопления не должен превышать

100  для  расширительного  бака  12  и  65  литров  для  расширительного

бака 7,5 литров.

A

 - 3/4  вход теплоносителя

B

 - 1/2  аварийный сброс теплоносителя

С

 - 3/4  выход теплоносителя
