 Ampera

Руководство по установке и эксплуатации

электрические котлы

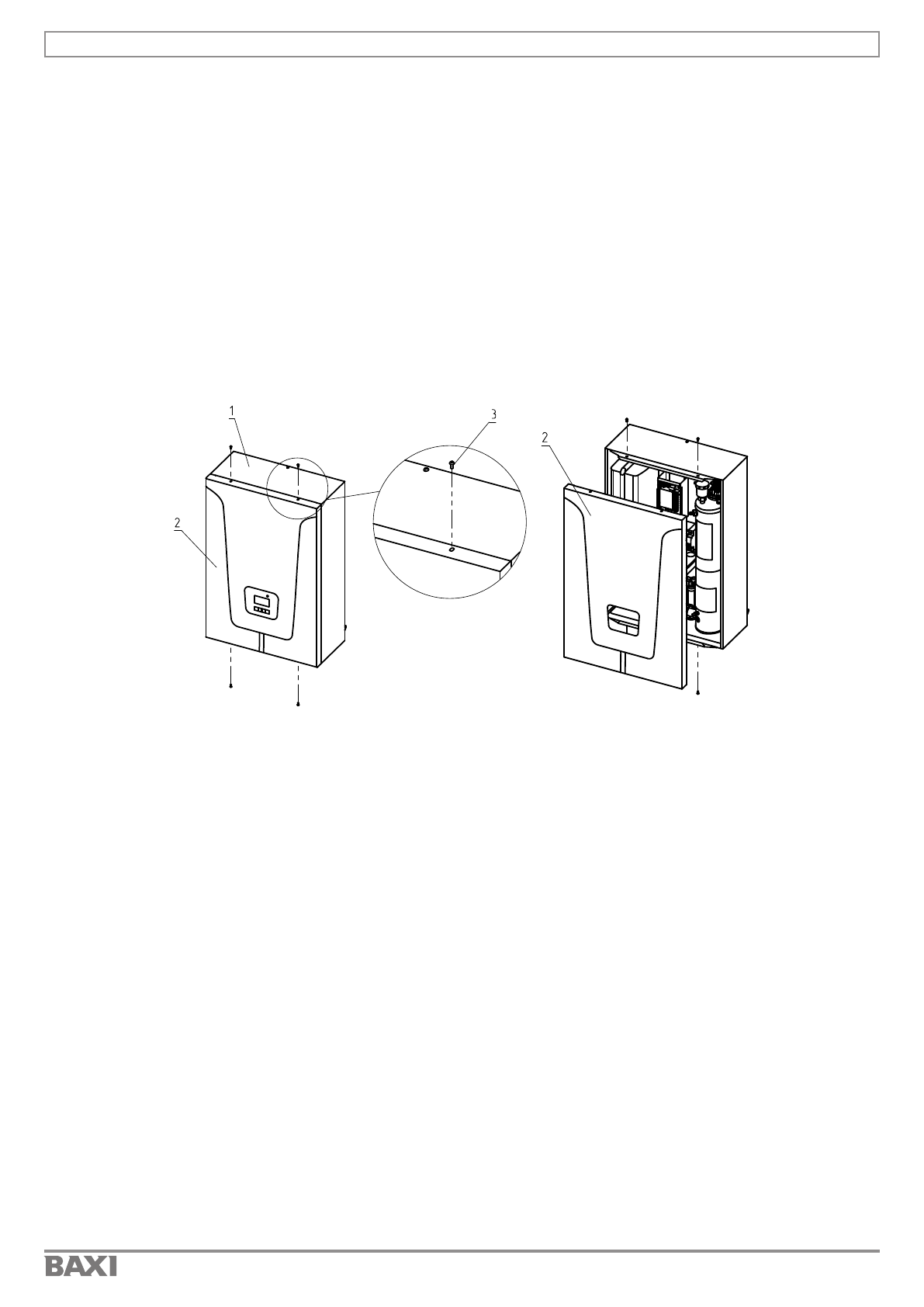

Рис.4 Снятие крышки кожуха

Если  объем  жидкости  в  системе  отопления  превышает  указанные  значения,  то  необходимо

установить дополнительный расширительный бак на обратном трубопроводе системы отопления.

6.3.3. Теплоноситель должен соответствовать требованиям п.п.3.10.

6.3.4. Проверьте надежность и герметичность всех соединений водяного контура.

6.3.5. Заполните систему и циркуляционный насос теплоносителем. Частичное удаление воздуха

из  циркуляционного  насоса  происходит  автоматически  после  его  включения.  Однако  воздух

необходимо удалить из циркуляционного насоса полностью, выполнив следующие операции:

•  Подать  напряжение  и  установить  переключатель  в  положение  «III»  (для  трехскоростных

циркуляционных насосов).

•  Выкрутить  винт  и  снять  заглушку  для  удаления  воздуха,  защитив  электрические  части  от

попадания жидкости или пара.

• После того, как теплоноситель, выходящий из циркуляционного насоса, перестанет содержать

воздух, винт завернуть.

Внимание!

  Если  теплоноситель  имеет  высокую  температуру  и  давление,  то  при  откручивании

винта  для  удаления  воздуха  может  произойти  выброс  горячего  теплоносителя  в  жидком  или

газообразном состоянии.

Включите  насос  и  убедитесь,  что  вал  насоса  вращается.  После  полного  удаления  воздуха

закрутите на место винт для удаления воздуха.

6.3.6. Отрегулируйте давление в воздушной полости расширительного бака, давление в воздушной

полости  регулируется  специалистами  монтажной  организации  и  зависит  от  давления  в  системе

отопления при этом максимальное давление в воздушной полости не должно превышать 3 кг/см

2

.

6.4.  Снять  крышку  кожуха  (Рис.4  поз.2),  предварительно  выкрутив  четыре  винта  (Рис.4  поз.3)

крепления крышки в соответствии с Рис.4.

Внимание!

 Монтаж котла должен проводиться при снятом напряжении.

6.5. Подключить котел, к трехфазной сети переменного тока 380 В, 50 Гц, для этого присоединить

рабочий нулевой провод на клемму нейтраль (N) котла, фазные провода на клеммы А, В, С колодок.

Защитный нулевой провод (РЕ) подключить на болт «ЗАЗЕМЛЕНИЕ» см. Рис.5.

6.6. При питании котла от однофазной сети переменного тока 220 В, 50 Гц, присоединить рабочий

нулевой  провод  на  клемму  нейтраль  (N)  котла,  а  фазный  на  клеммы  А,  В,  С  колодки,  защитный

нулевой провод (РЕ) должен подключаться к клемме «ЗАЗЕМЛЕНИЕ» см. Рис.5. Для соединения

клемм А, В, С колодки в комплекте имеется специальная перемычка (только для Baxi Ampera 6…

Baxi Ampera 9) см. Рис.5.

6.7.  Подключить  датчик  температуры  воздуха  помещения  к  контактам  (-  +)  клеммной  колодки

(поз.8,  Рис.5,  T°  датч.2),  проводом  с  сечением  не  менее  0,5  кв.мм  и  длинной  до  20  м.  см.Рис.5.

Установить  датчик  температуры  воздуха  в  жилом  помещении  на  высоте  1,5  м  от  пола,  исключив

прямое  воздействие  на  него  солнечных  лучей,  потоков  воздуха  от  нагревательных  приборов,

вентиляторов и т.д.

6.8. Подключить датчик температуры воздуха на улице к контактам (- +) клеммной колодки (поз.9,

Рис.5, T° датч.1), проводом с сечением не менее 0,5 кв.мм и длинной до 20 м.см Рис.5. Установить

датчик температуры воздуха на улице, в защищенном от солнечных лучей и осадков месте.

6.9.  Подключение  датчика  t°  ГВС/воздуха  контура  2  (поз.7,  Рис.5,  T°  датч.3),  датчика  t°  воды

клапана (поз.5, Рис.5, T° датч.5) и датчика t° воздуха клапана (поз.4, Рис.5, T° датч.6) производить

в соответствии с Рис.5.

Внимание!

 Необходимо строго соблюдать полярность, обозначенную на колодке при подключении

датчиков температуры воздуха. Маркировка проводов датчиков температуры воздуха: красный (+),

синий (-).
