стр. 18
Ampera
Руководство по установке и эксплуатации
электрические котлы

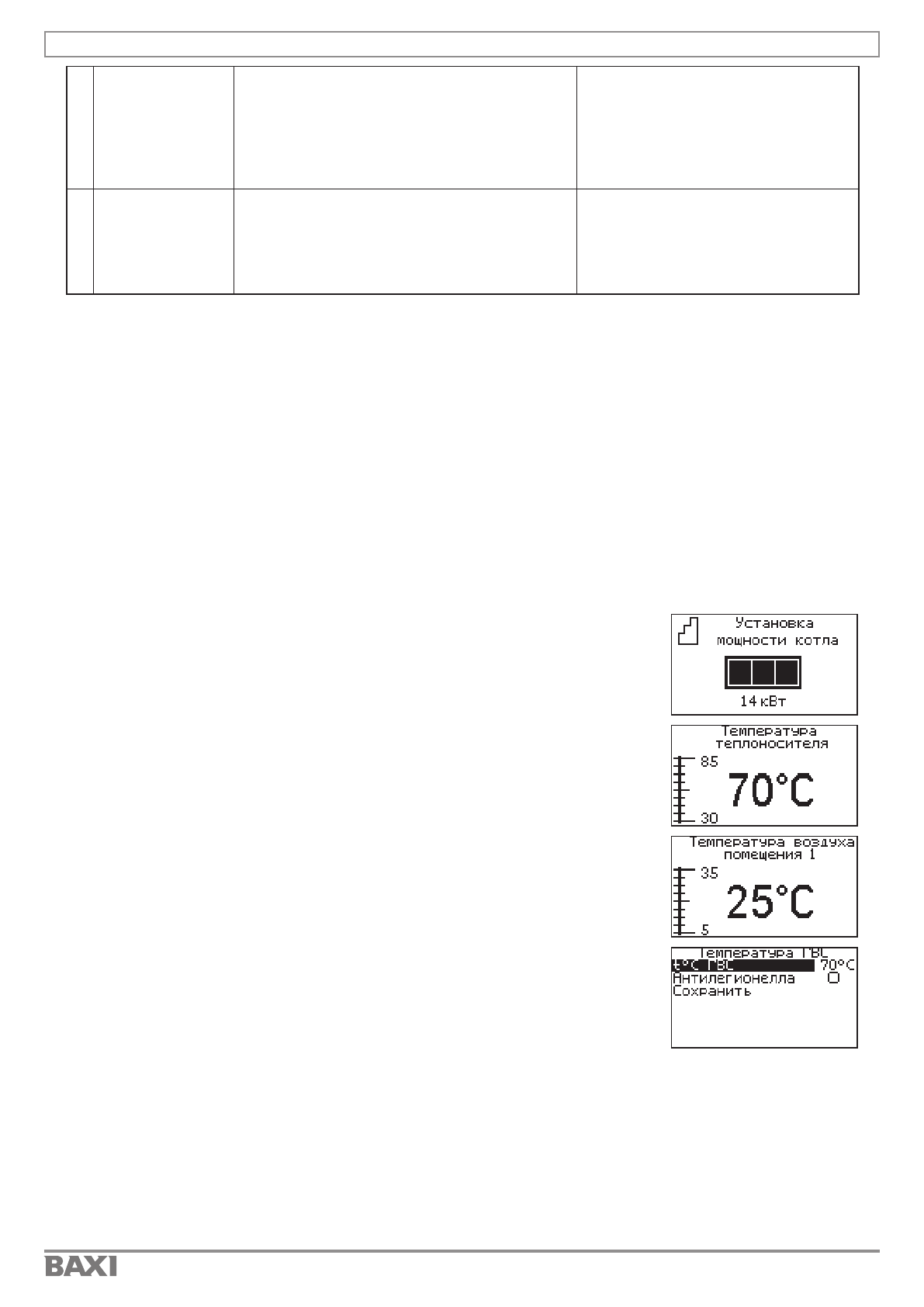

7.3.7. Установка мощности котла.
7.3.7.1. Пункт меню «Мощность котла» позволяет задать максимальную
мощность котла. При этом ограничивается количество ступеней,
используемых котлом одновременно. Для увеличения или уменьшения
количества используемых ступеней нажать кнопку «ВВЕРХ» или «ВНИЗ»,
для выбора нажать кнопку «ВВОД».
7.3.8. Установка температуры теплоносителя.
7.3.8.1. Для установки температуры теплоносителя котла необходимо
войти в основное меню, далее подменю «Темп. теплоносителя» и установить
необходимую температуру. Диапазон регулирования от 30 до 85°С.
Или воспользоваться горячей клавишей.
Зажатая на 2 сек кнопка «Ввод» переход в меню настройки температуры
теплоносителя котла.
7.3.9. Установка температуры воздуха в помещении.
7.3.9.1. Для установки температуры воздуха в помещении необходимо
войти в основное меню, далее подменю «Темп. возд. контуров», выбрать
необходимый контур под номером 1 или 2 и установить необходимую
температуру. Диапазон регулирования от 5 до 35°С.
Контура появляются при подключении датчиков температуры помещения
в соответствующие разъемы платы.
Воспользоваться горячей клавишей.
Зажатая на 2 сек кнопка «Вверх» переход в меню настройки температуры
помещений.
7.3.10. Установка температуры ГВС.
7.3.10.1. Для установки температуры ГВС необходимо войти в основное меню, далее подменю
«Температура ГВС», и установить необходимую температуру. Диапазон регулирования от 20 до 70°С.
Контура появляются при подключении датчика температуры ГВС в соответствующие разъемы
платы T°датч.3 (поз.7 Рис.5).
Воспользоваться горячей клавишей.
Зажатая на 2 сек. кнопка «Вниз» - переход в меню настройки температуры ГВС.
Так же можно активировать функцию «Антилегионелла».
При активации функции «Антилегионелла» в режимах работы контуров «ГВС», «Приоритет ГВС»
или «Параллельные насосы») с 23-59 часов субботы по 02-00 часов воскресенья каждую неделю
будет меняться уставка ГВС на 72 градуса и нагревать ГВС для обеззараживания.
7.3.6. Работа с функциями.
● Мощность котла
● Насосы
● Режим работы котла
● Клапан
● Режим работы контуров
● Термостат
● Температура теплоносителя
● Общие настройки
● Температура ГВС
● Сброс настроек
● Температура помещения контуров
● Выключение
● Погодозависимое управление
● Сервисное меню
13
Выключение
При выключении котла происходит остановка
нагрева, насосов и клапанов. Для того чтобы
заново включить котёл нажмите на кнопку
ввода (Рис.6 поз.7).
Внимание!
При выключении котла данным
способом котёл продолжает находиться под
напряжением.
Всегда
14
Сервисное меню Вход в меню с дополнительными настройками.
*для входа требуется ввод пароля.
1. Для входа в «Меню монтажника» пароль
«1234».
2. Вход в меню «Сервис» доступен
сотрудникам сервисной службы.
Всегда
