IM2019
38

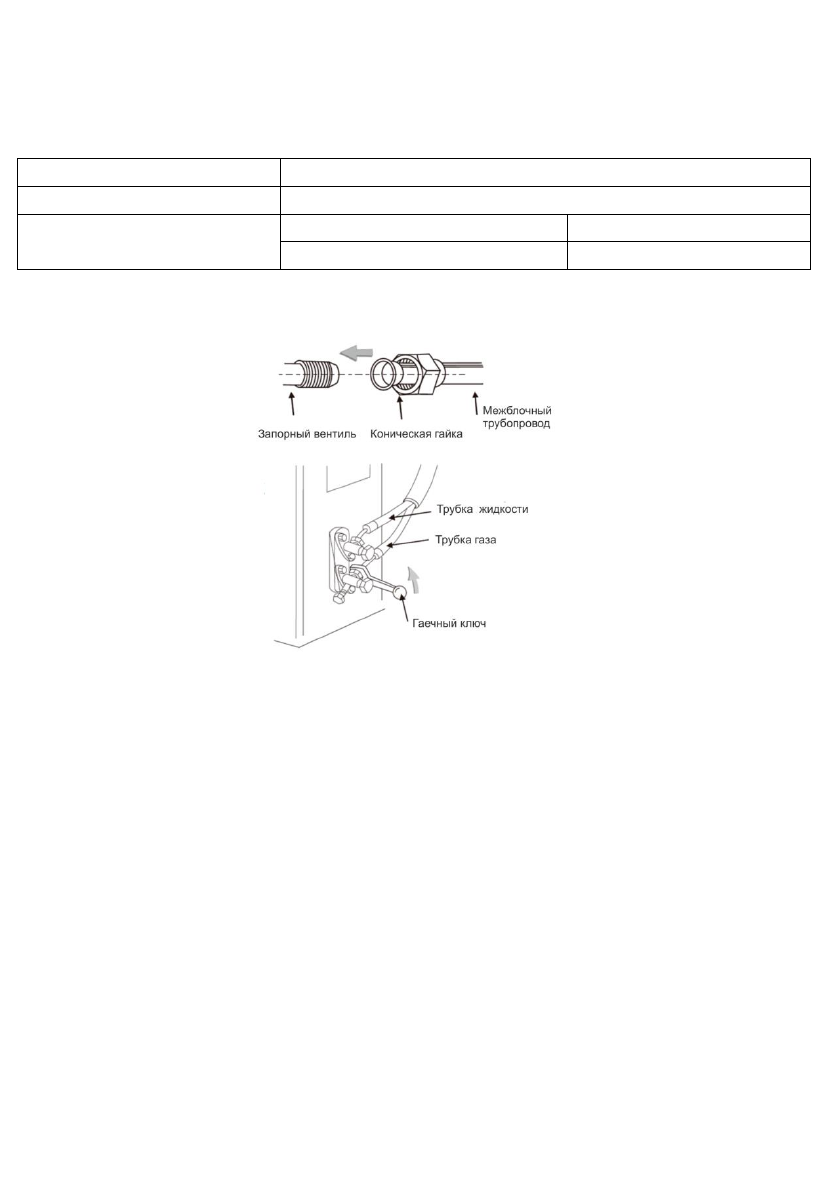

Установка межблочного трубопровода
Соедините трубки с запорным вентилем и затяните коническую гайку пальцами. Затем
затяните коническую гайку гаечным ключом.
При увеличении длины трубопровода необходимо добавить дополнительное количество
хладагента, чтобы не ухудшить работу кондиционера.
Длина трубопровода
Количество хладагента, которое необходимо добавить
≤5 метров
Не требуется добавление
5-
15 метров
Мощность ≤12000 BTU
20 грамм/метр
Мощность ≥18000 BTU
30 грамм/метр
Примечание:
данная таблица приведена для справки
Рисунок 13
Соединение проводов
1.
Ослабьте винты и удалите крышку электрического отсека с прибора.
2.
Подключите кабели к соответствующим клеммам клеммной колодки наружного блока
(см. принципиальную электрическую схему), и, если есть сигналы, подключенные к
штекеру, проведите стыковое соединение.
3.
Заземляющий провод: выньте заземляющий винт из электрического кронштейна,
насадите конец заземляющего провода на заземляющий винт и вверните его в отверст ие
для заземления.
4.
Надежно закрепите кабель с помощью крепежа.
5.
Поставьте крышку электрического отсека на место и закрепите ее винтами
