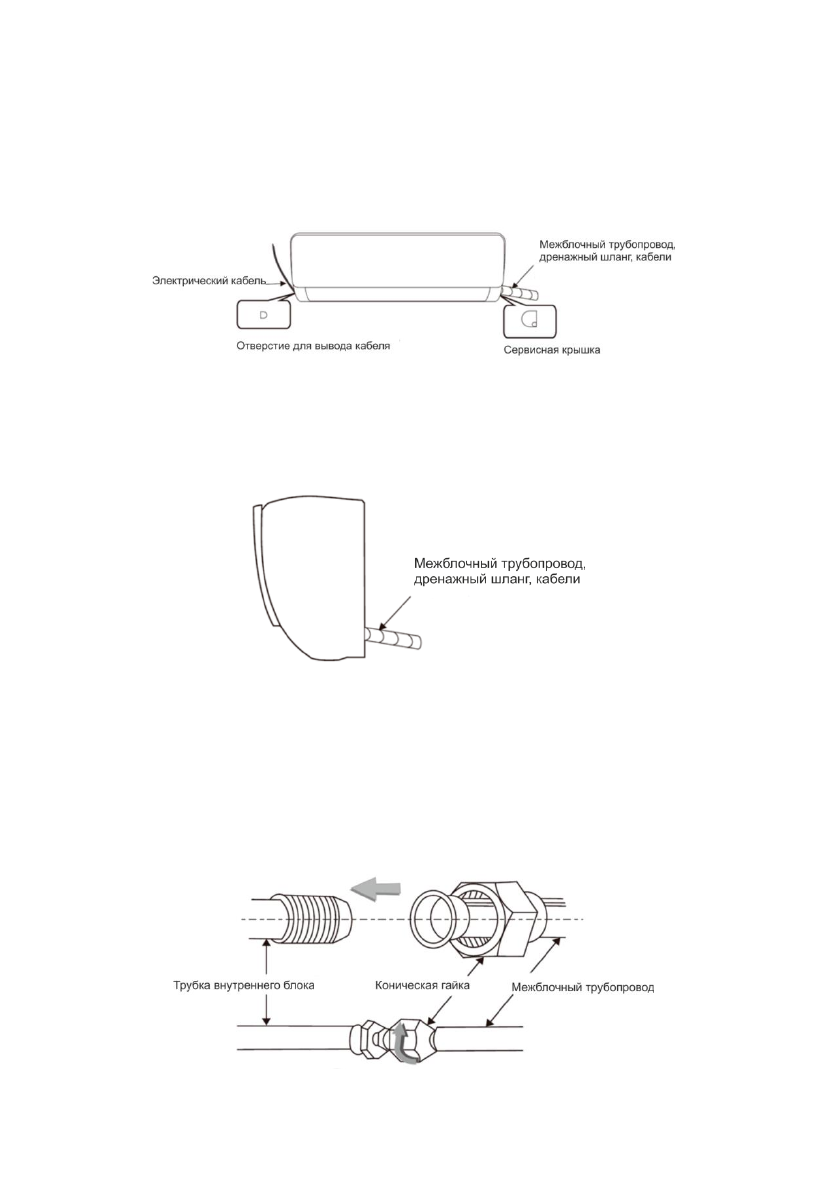

В  зависимости  от  расположения  установленного  прибора,  трубопровод  можно
провести  сбоку  от  него,  слева  или  справа  (см.  рис.  5),  или  горизонтально  от  задней
части прибора (см. рис. 6), в зависимости от длины трубопровода внутреннего блока.
В  случае  боковой  установки  отрежьте  выходной  отрезной  запас  с  противоположной
стороны.



Электрический  кабель  должен  быть  проведен  отдельно  от  трубопровода.  Оставьте
необходимую длину кабеля и проведете его через отверстие в стене.

Рисунок 5

Рисунок 6

Соединение трубопроводов

1.

Отсоедините крепления и вытащите дренажную трубку внутреннего блока из корпуса.

2.

Подсоедините  межблочный  трубопровод  к  внутреннему  блоку:  затяните  коническую

гайку вручную, затем затяните ее гаечным ключом, как показано на рисунке (см. рис. 7).


Рисунок 7
