IM2019

15

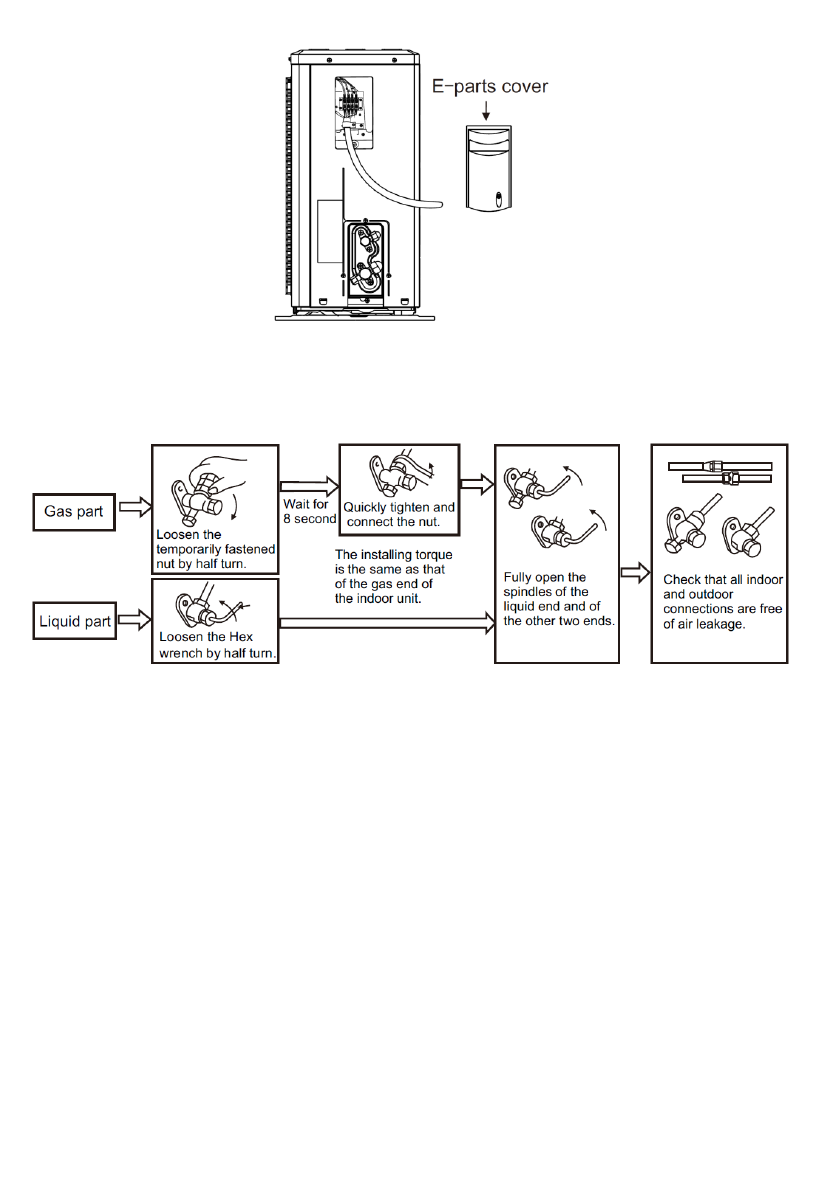

                                                         Fig. 14

Expelling the air

Outdoor unit refrigerant discharging method

After the pipe side connection is complete, proceed as follows:

                                                              Fig. 15

Vacuum  Pumping  Method  (R410A  refrigerant  evacuation  must  use  the  vacuum  pumping
method)

Before working on the air conditioner, remove the cover of the stop valve (gas and liquid valves)
and be sure to retighten it afterward (to prevent the potential air leakage).

1. To prevent air leakage and spilling tighten all connecting nut of all flare tubes.

2. Connect the stop valve, charge hose, manifold valve, and vacuum pump.

3. Fully open the handle Lo of the manifold valve and apply vacuum for at least 1 5 minutes and
check that the compound vacuum gauge reads -0.1MPa(-76cmHg).

4. After applying vacuum, fully open the stop valve with a hex wrench.

5. Check that both indoor and outdoor connections are free of air leakage.
