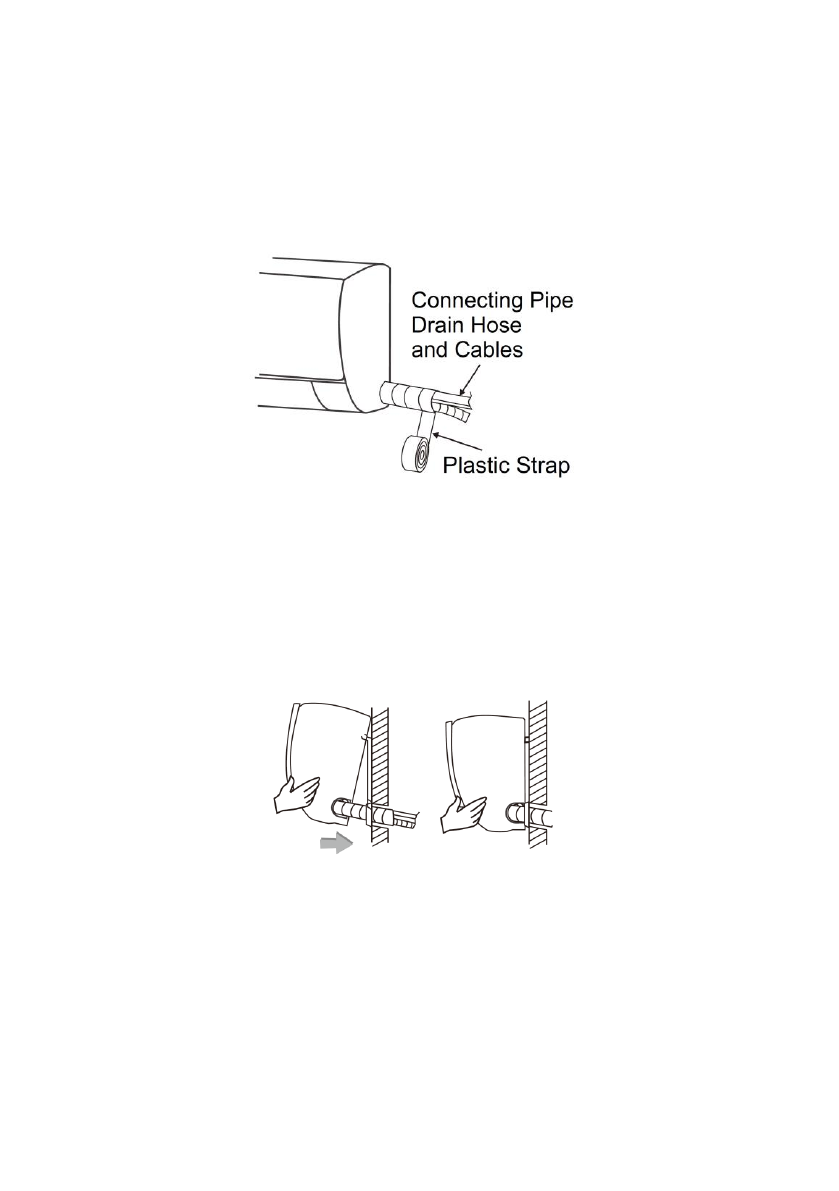

Wrap the Piping

1.  Use  the  insulation  sleeve  to  wrap  the  joint  part  the  indoor  unit  and  the  connection  pipe,  and
then  use  insulating  material  to  pack  and  seal  insulation  pipe,  to  prevent  generation  of
condensate water on the joint part.

2.  Connect  the  water  outlet  with  drain  pipes,  and  make  the  connection  pipe,  cables,  and  the
drain hose straight.

3.  Use  plastic  cable  ties  to  wrap  the  connecting  pipes,  cables  and  drain  hose.  Run  the  pipe
sloping downward.


Fig. 8

Fixing the Indoor Unit

1.  Hang  the  indoor  unit  on the  peg  board, and move  the  unit  from  left  t o  right  to ensure  that  the
hook is properly positioned in the peg board.

2. Push toward the lower left side and the upper right side of the unit toward the peg board, until
the hook is embedded in the slot and makes a "click" sound.


Fig. 9

Interconnection cord installation

Connect interconnection cord of indoor unit

1. Open the panel, remove the screw on the wiring cover and then take down the cover.

2.  Make  the  interconnection cord  go through  the  cable -cross  hole  at the back  of indoor  unit  and
then pull it out from the front side.

3. Remove the wire clip; connect the interconnection cord to the wiring terminal according to the
wiring diagram; tighten the screw and then fix the interconnection cord with wire clip.
