4.  Установка панели

Не следует размещать панель лицевой стороной на пол, прислонять к стене и другим
предметам.

Не следует ломать панель и ударять по ней

.

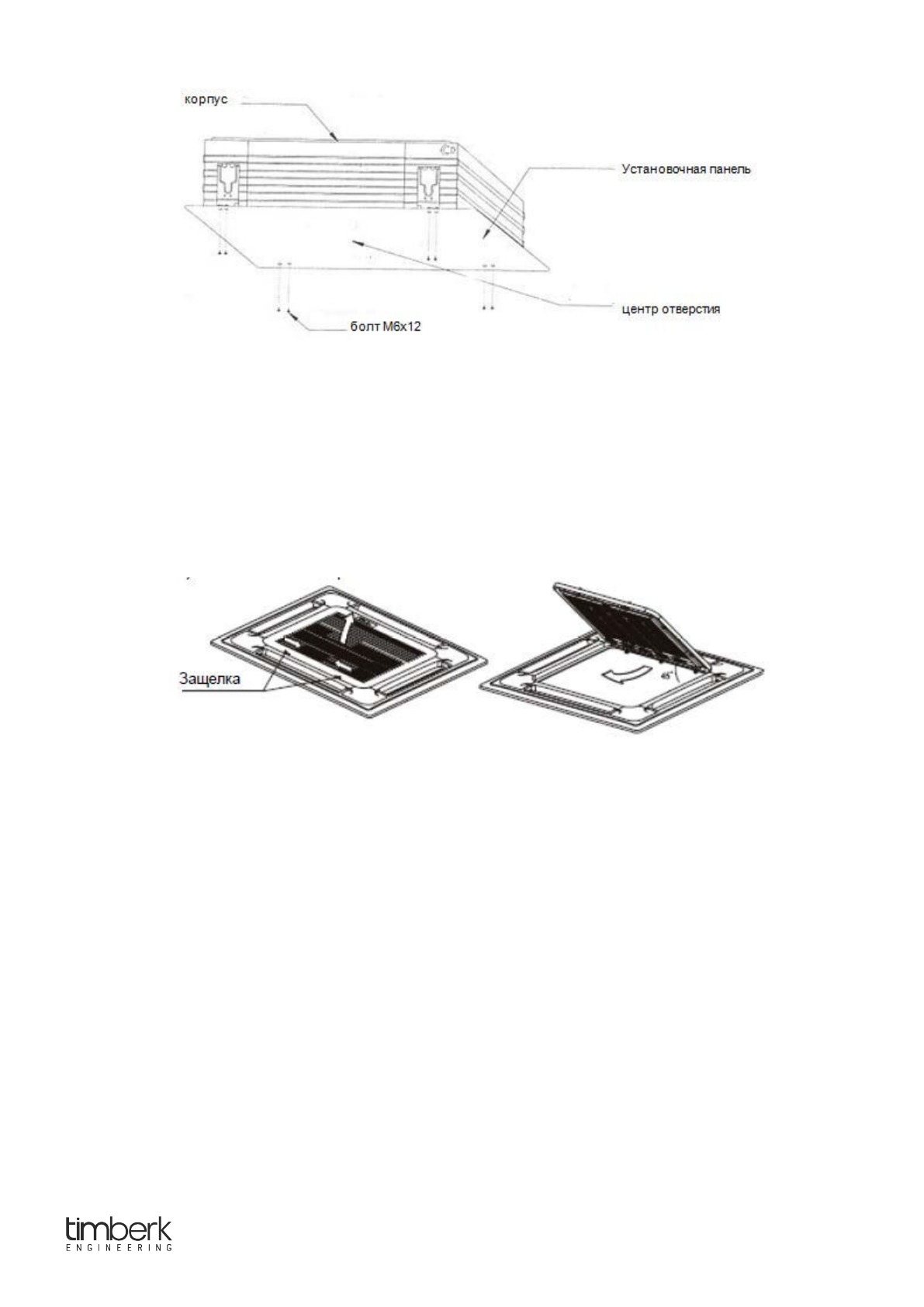

А. Снимите воздухозаборную решетку

.

1)

Откройте защелки расположенные на лицевой панели

.

2)

Поднимите решетку до угла в 45o и снимите ее

.

Б. Снимите монтажные крышки, расположенные с четырех углов декоративной панели.

Открутите болты, ослабьте тросики крышек и снимите их.

В. Установка панели.

1)

Расположите панель таким образом, что бы шаговый двигатель привода шторок был

размещен непосредственно под местом подключения гидравлических труб труб.

2) Зафиксируйте декоративную панель относительно корпуса агрегата следующим образом:

монтажные скобы, расположенные на стороне привода воздушных заслонок закрепите на
крючках, расположенных на корпусе агрегата на стороне вывода дренажного трубопровода, а
также подключения гидравлических коммуникация. Затем закрепите монтажные скобы с другой
стороны декоративной панели.

Внимание:

Не защемляйте провода, соединяющие электродвигатель привода воздушных заслонок и плату

управления.

3)

Отрегулируйте положение панели таким образом, что бы она была строго горизонтальна.

4) Убедитесь, что центр панели совмещен с центром корпуса агрегата, при необходимости

отрегулируйте положение панели в направлении, указанном стрелкой. Убедитесь в

том, что крючки на 4 углах панели хорошо зафиксированы.
