3.  Установка основного корпуса

1)

Перед установкой агрегатов необходимо сделать в потолке квадратное  технологическое
отверстие размером 600х600мм в соответствии с размером монтажной панели.

•

Центр отверстия должен совпадать с центром корпуса агрегата.

•

Определите длину и место выхода соединительного и дренажного трубопроводов и
кабелей.

•

Укрепите потолок  для обеспечения его балансировки и во избежание вибраций.

2)

Выберите позицию для установки монтажных шпилек в соответствии с разметкой на

монтажной панели.

•

Просверлите 4 отверстия Ø 12мм, глубиной 50~55мм на

выбранных позициях в потолке,

затем закрепите шпильки с помощью анкеров.

•

Закрепите монтажные шпильки. Определите необходимую длину монтажных шпилек от
потолка, затем отрежьте лишнее.

•

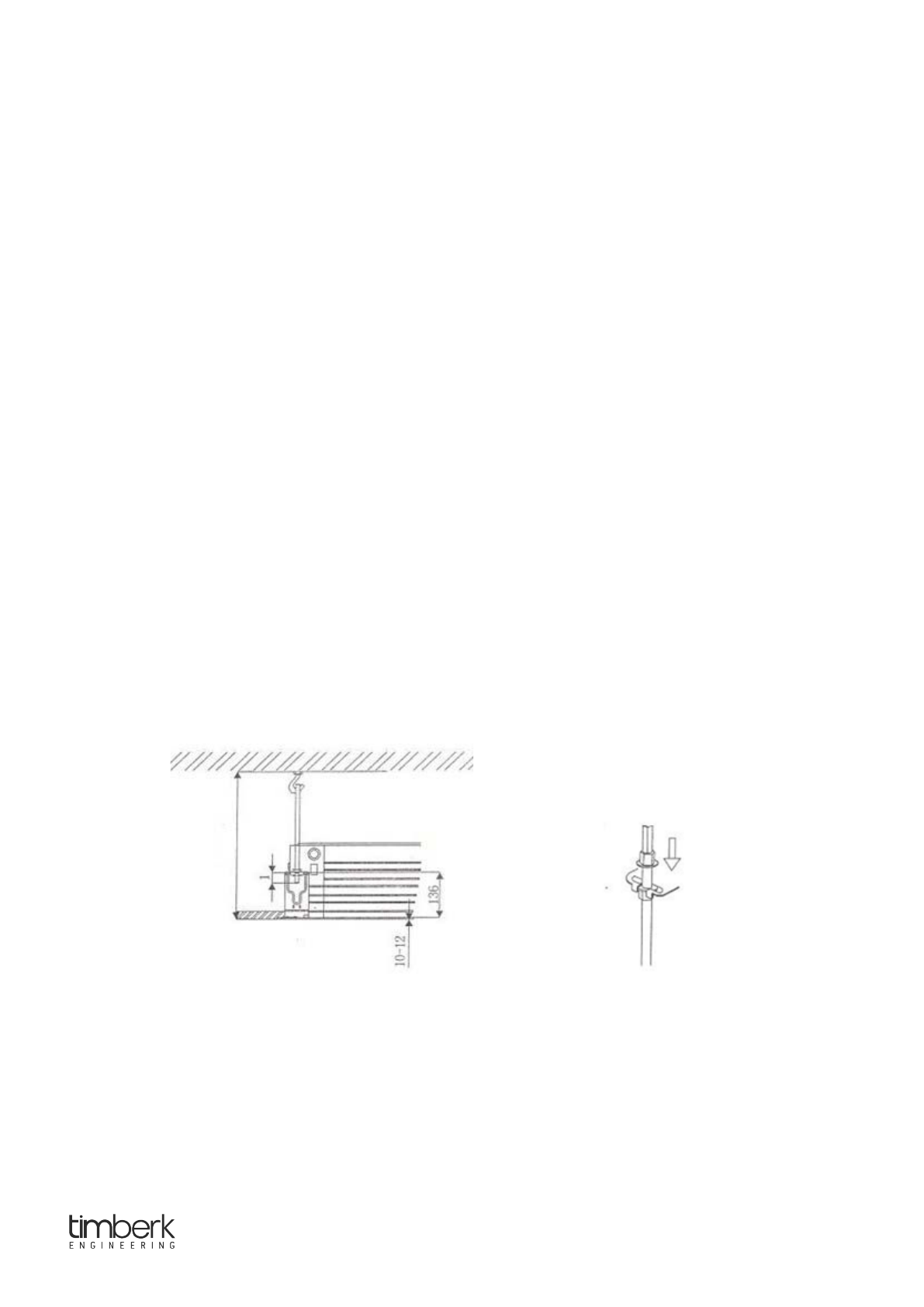

В случае очень высокого потолка определите необходимую длину монтажных шпилек по
имеющимся расчетным данным (см рис.). Длина = Н

– 181 + L

(как правило,

L

= 100мм и

равна половине длины монтажного крюка).

3)

Выровняйте  шестиугольные гайки четырех монтажных крюков для обеспечения
балансировки корпуса.

•

Для проверки уровня корпуса агрегата прозрачный шланг заполняется водой, также
используется уровень.

•

В случае наклона дренажного трубопровода сбой реле уровня воды вызовет появление
утечек. Обеспечьте наличие ровных промежутков между корпусом и потолком.

•

Нижняя часть корпуса должна быть утоплена в потолок на 10

-

12 мм. После регулировки

положения агрегата крепко затяните гайки.

Если монтаж производится непосредственно после строительных работ (подвесной потолок

еще не смонтирован).

1)

Сначала закрепить шпильки (см. п

.

выше), способные выдержать нагрузку агрегата

.

2)

После монтажа корпуса закрепите установочную пластину на агрегат при помощи болтов
(M6х12)

для предварительного определения размера и позиции отверстия в потолке

.

При

монтаже агрегата убедитесь в том

,

что уровень потолка строго горизонтален

.

3)

Действия, необходимые для проведения монтажа, описаны выше

.

4)

Снимите монтажную пластину.
