44

then use the wire clamp to ix the signal control wire, then connect the corre

-

sponding connector.

4.  Ensure if wire has been ixed well.

5.  Install handle or front side plate.

NOTE:

•  Wrong wiring may cause spare parts malfunction.

•  After  the  cable  ixed,  make  sure  there  should  be  a  free  space  between  the

connection and ixing place on the lead wire.

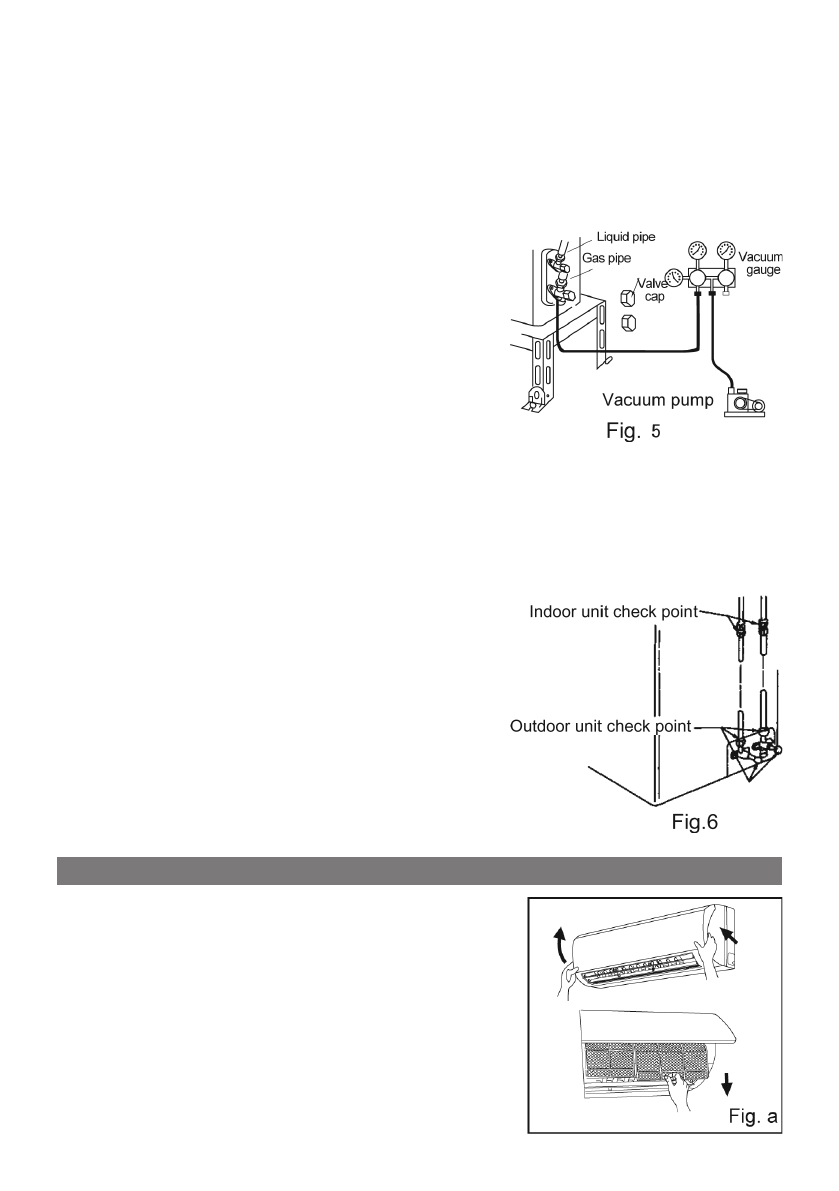

air purging and leakage test

1.  Connect  charging  hose  of  manifold  valve  to

charge  end  of  low  pressure  valve  (both  high/

low pressure valves must be tightly shut).

2.  Connect  joint  of  charging  hose  to  vacuum

pump.

3.  Fully open handle of Lo manifold valve.

4.  Open  the  vacuum  pump  to  evacuate.  At  the

beginning, slightly loosen joint nut of low pres

-

sure valve to check if there is air coming inside.

(If noise of vacuum pump has been changed,

the reading of multimeter is 0) Then tighten the nut.

5.  Keep  evacuating  for  more  than  15  mins  and  make  sure  the  reading  of  multi-

meter is -1.0 x 10

5

 Pa (-76 cmHg).

6.  Fully open high/low pressure valves.

7.  Remove charging hose from charging end of low pressure valve.

8.  Tighten bonnet of low-pressure valve. (As shown in Fig. 5)

leak hunting

Use  soap  water  or  leak  hunting  meter  to  check

whether the joints is leak.

1.  Forcibly  pull  the  panel  for  a  speciic  angle  from

the two ends of the front panel according to the

arrow direction. Then pull the air ilter downwards

to remove it. (See Fig. a)

inStallation and maintenance oF healthy Filter
