18

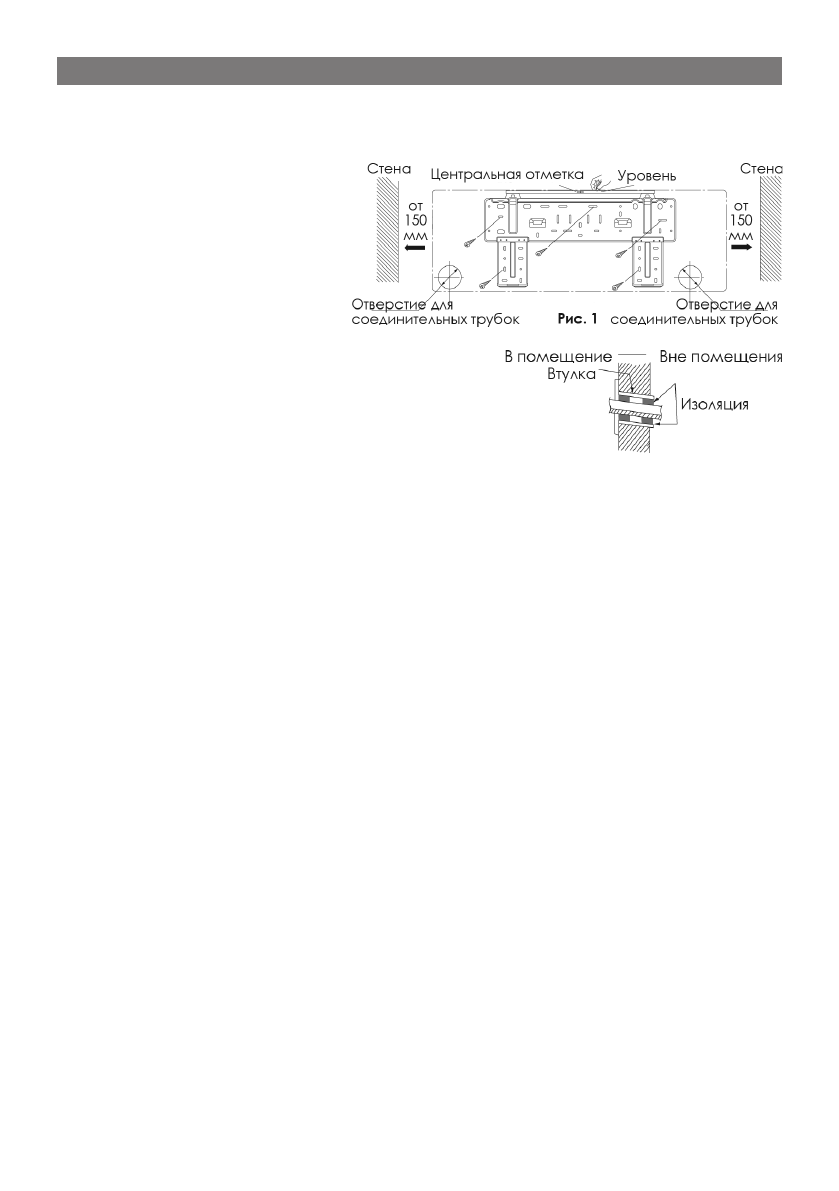

установка тыльной панели

1.  Устанавливайте тыльную панель только горизонтально, т.к. сливное соеди

-

нение находится слева - эта сторона должна быть незначительно ниже.

2.  Убедитесь,  что  все  требо

-

вания  к  установке  выпол

-

нены  и  закрепите  тыльную

панель.

3.  Убедитесь,  что  тыльная  па

-

нель  закреплена  достаточ

-

но  надежно,  чтобы  выдер

-

жать вес в 60 кг.

отверстие для соединительных трубок

1.  Отверстие должно иметь небольшой уклон

наружу.

2.  Вставьте  втулку  в  отверстие,  чтобы  предох

-

ранить  соединительные  трубки  от  повреж

-

дений.

трубка для отвода воды

1.  Отводящая трубка должна прокладываться вниз по уклону.

2.  Не допускайте чрезмерных перегибов трубки. Свободный конец трубки не

должен погружаться в воду.

3.  Оберните отводящую трубку изолирующим материалом.

подключение электропроводки

1.  Откройте переднюю панель внутреннего блока.

2.  Отвинтите крепежные винты и снимите крышку отсека с клеммами.

3.  Проложите  провода  за  тыльной  стороной  внутреннего  блока  и  проденьте

их в отверстие для соединительных трубок.

4.  Подключите  провода  в  соответствии  с  диаграммой,  нанесенной  на  внут

-

ренний блок.

5.  Проложите провода в специальном желобке. Зафиксируйте провода. За

-

кройте крышку и завинтите крепежные винты.

6.  Закройте переднюю панель.

7.  Закрепите  сигнальный  кабель,  соединяющий  внешний  и  внутренний  бло

-

ки, с помощью специального зажима.

Внимание: Подключение внешнего и внутреннего блоков должно производить

-

ся квалифицированным специалистом.

Замечания:

•  Будьте внимательны при подключении проводов, неправильное подключе

-

ние может привести к поломке прибора.

•  Потяните за провода после того, как закрепили их, чтобы проверить надеж

-

ность крепления.

•  Прибор должен быть обязательно заземлен.

•  Крышка отсека с клеммами должна быть плотно закрыта.

установка внутреннего блока

Соединительные шланги и провода можно прокладывать как с левой, так и с

правой стороны внутреннего блока.

1.  Во время прокладывания проводов, Вы можете убрать одну из заглушек на

боковых сторонах внутреннего блока (Рис. 2):

устаноВка Внутреннего блока
