1).  Удалите заглушку 1, если прокладыва

-

ете только электропроводку;

2).  Удалите заглушки 1 и 2 или 1, 2 и 3, если

прокладываете  электропроводку  и

соединительные трубки.

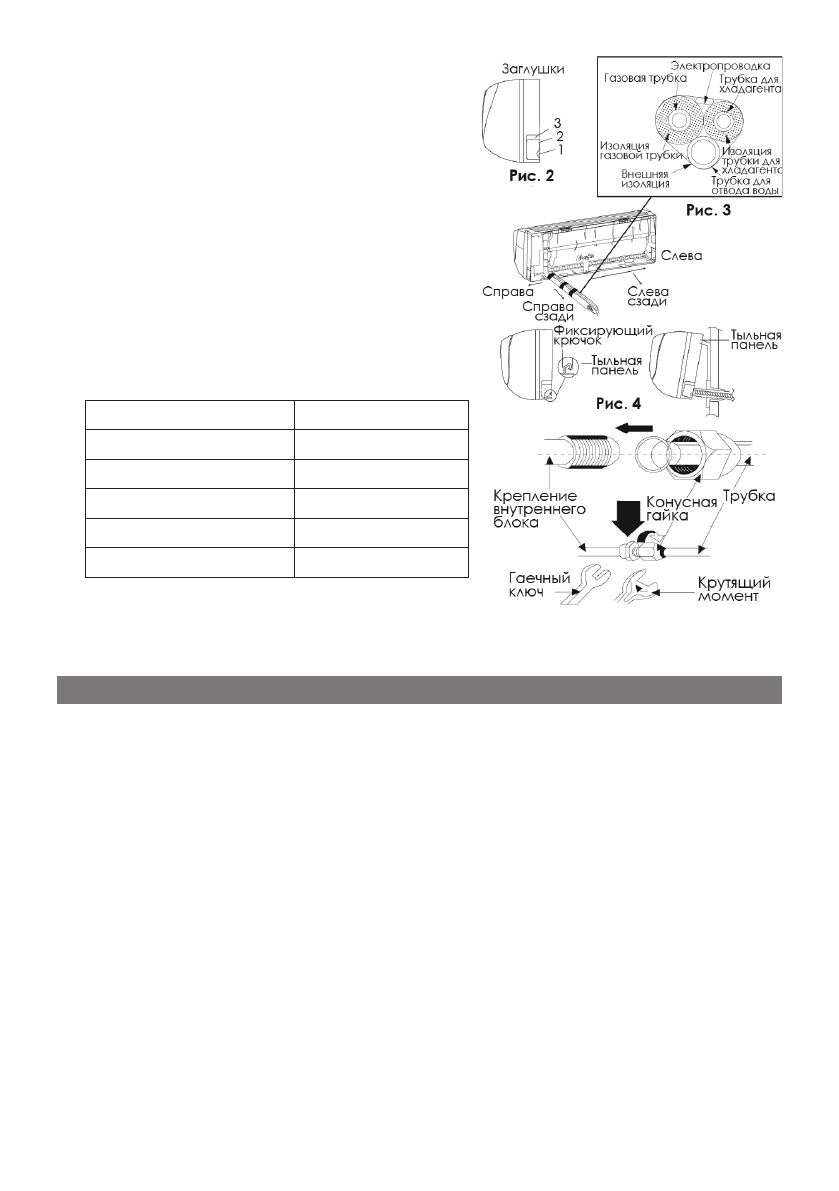

2.  Объедините  электропроводку  и  соеди

-

нительные  трубки  с  помощью  изолирую

-

щей ленты (Рис. 3).

3.  Навесьте внутренний блок на тыльную па

-

нель, прикрепленную к стене (Рис. 4).

подключение трубок

1.  Совместите  центр  трубки  с  соответству

-

ющим краном.

2.  Закрутите  гайку  сначала  руками,  а  по

-

том с помощью ключа.

  Сила вращающего момента:

Диаметр гайки (мм)

Усилие (Н-м)

Ø 6

15 ~ 20

Ø 9,2

31 ~ 35

Ø 12

50 ~ 55

Ø 16

60 ~ 65

Ø 19

70 ~ 75

Замечания:

•  Сначала подключите трубки к внутреннему блоку, а потом к внешнему.

•  Не  прилагайте  чрезмерных  усилий  при  закручивании  соединительных

гаек.

подключение проводов

1.  Снимите правую ручку или фронтальную панель внешнего блока.

2.  Снимите зажим для проводов и подключите провод электропитания и сиг

-

нальный провод к соответствующим клеммам.

3.  Зафиксируйте провода с помощью зажима.

4.  Проверьте надежность крепления проводов.

5.  Установите ручку или фронтальную панель на место.

Замечания:

•  Неверное подключение проводов может привести к поломке прибора.

•  Между  зажимом  и  клеммами  должно  оставаться  немного  свободного

места.

прокачка воздуха и проверка на протекание

1.  Подключите  соединительный  шланг  к  клапану  низкого  давления.  Клапаны

высокого и низкого давления должны быть закрыты.

2.  Подключите соединительный шланг к вакуумной помпе.

3.  Полностью откройте клапан низкого давления.

4.  Включите  вакуумную  помпу.  В  начале  всасывания  слегка  ослабьте  креп

-

ление  соединительного  шланга  на  клапане  низкого  давления,  чтобы  убе

-

диться,  что  помпа  всасывает  воздух.  Если  звук,  сопровождающий  работу
