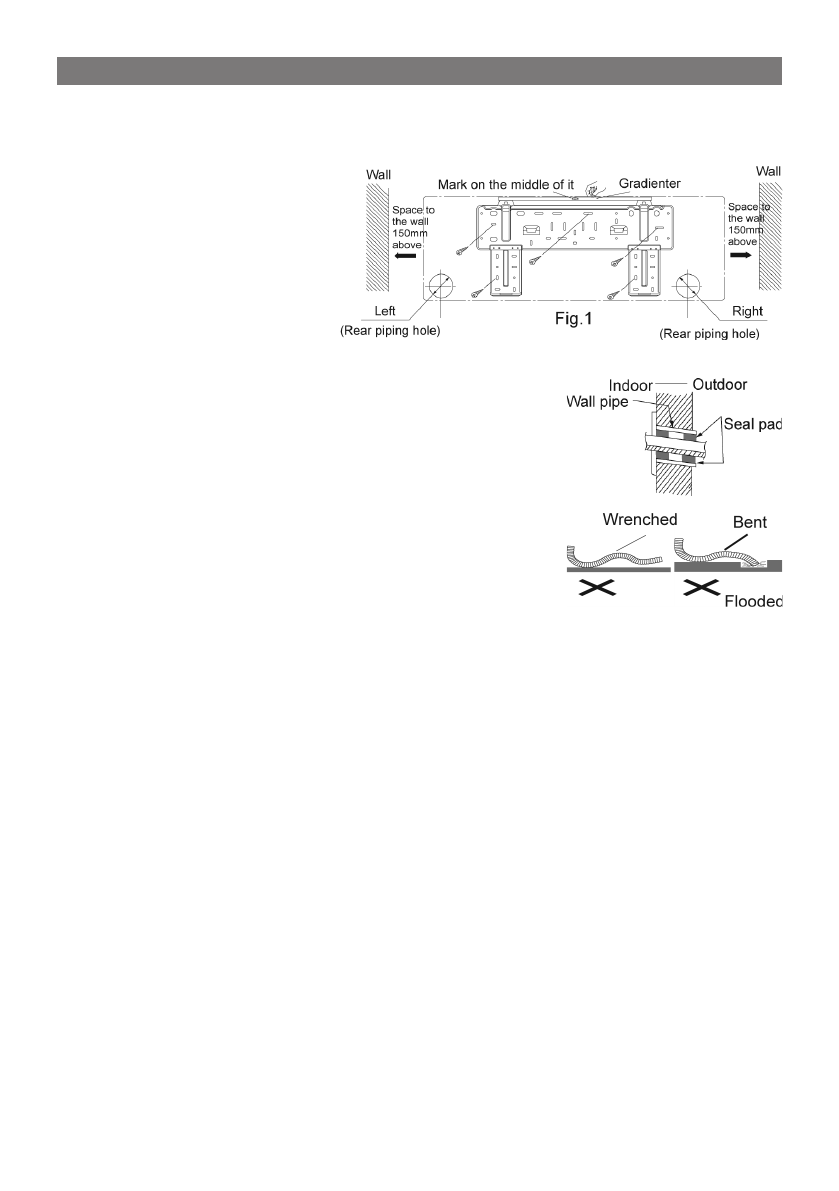

install the rear panel

1.  Always  mount  the  rear  panel  horizontally.  As  the  water  drainage  pipe  at  the

left,  when  adjusting  the  rear  panel,  this  side  should  not  be  too  high;  the  right

side should be slightly high.

2.  Fix the rear panel on the se

-

lected location

3.  Be  sure  that  the  rear  pan

-

el  has  been  ixed  irmly

enough  to  withstand  the

weight  of  an  adult  of  60

kg, furthermore, the weight

should be evenly shared by

each screw.

install the piping hole

1.  Make the piping hole in the wall at a slight downward

slant to the outdoor side.

2.  Insert the piping-hole sleeve into the hole to prevent

the  connection  piping  and  wiring  from  being  dam

-

aged when passing through the hole.

install the water drainage pipe

1.  For well draining, the drain hose should be placed at

a downward slant.

2.  Do not wrench or bend the drain hose or lood its end

by water.

3.  When the long drainage hose passing through indoor, should wrap the insula

-

tion materials.

connect indoor and outdoor electric wires

1.  Open the front panel upwardly.

2.  Screw off the ixing screw of cover plate and screw off cover plate.

3.  Put the power connection cable through the back of indoor unit wire hole and

take it out.

4.  All  the  wiring  should  be  connected  according  to  the  circuit  diagram  on  the

unit.

5.  Put the power connection cable the section, which with sheath into wire groove,

and  cover  the  cover  plate,  screw  on  the  ixing  screw,  tighten  the  connection

wire.

6.  Cover the front panel cover.

7.  For the cooling and heating unit, signal control wire can be passed through the

connection of connector and indoor unit, and use the wire clip that is under the

body case, tighten the signal control wire.

NOTE: When connecting the electric wire if the wire length is not enough, please

contact  with  the  authorized  service  shop  to  buy  a  exclusive  electric  wire  that  is

long enough and the joint on the wire are not allowed.

•  The electric wiring must be correctly connected, wrong connection may cause

spare parts malfunction.

•  Tighten the terminal screw in order to prevent loose.

•  After  tighten  the  screw,  slightly  pull  the  wire  and  conirm  whether  is  it  irm  or

not.

inStall indoor unit
