W

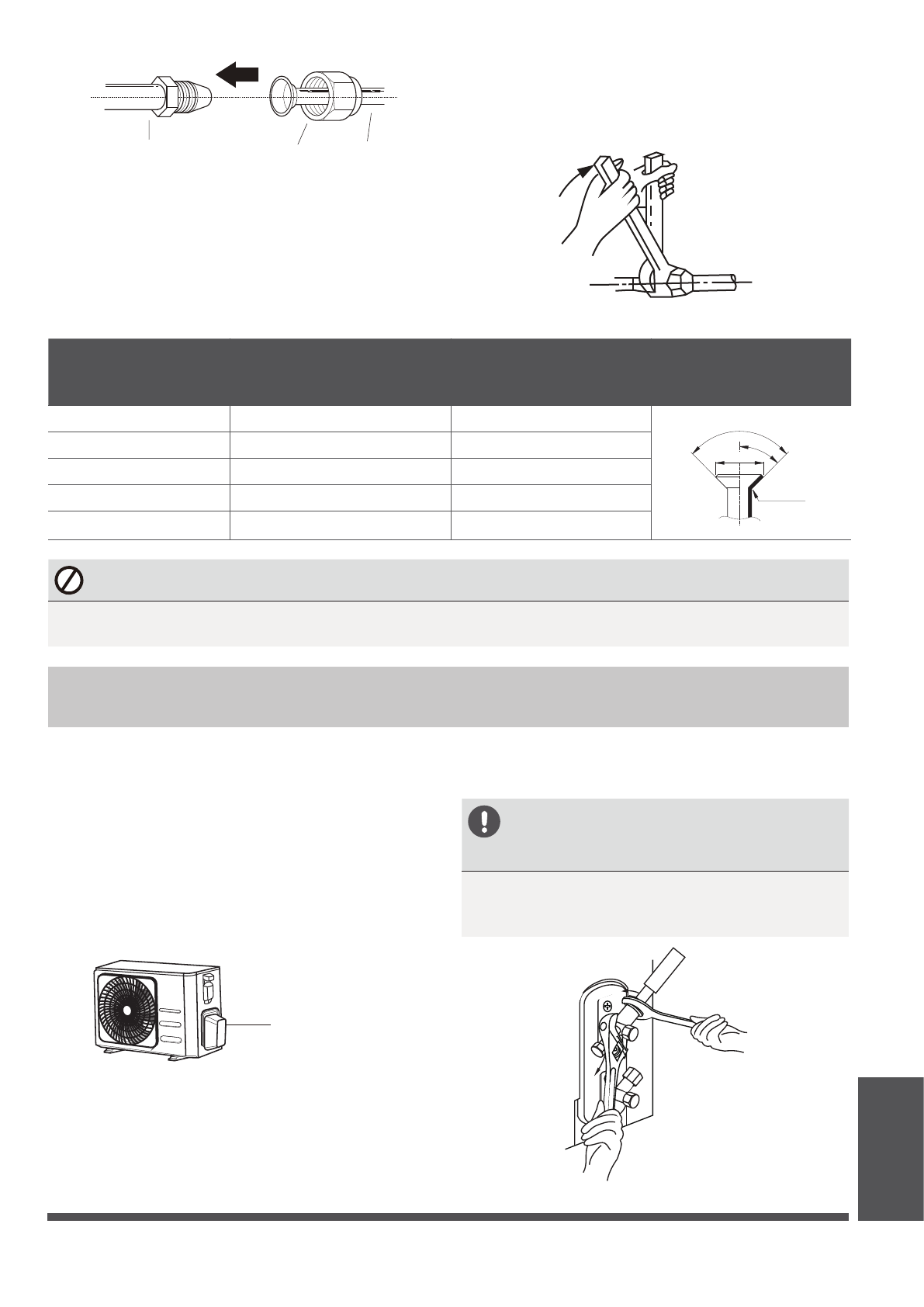

Страница 31
X
По
д
соединение
тру
бопрово
д
ов
х
л
а
даг
ент
а
Трубы внутреннего блока
Конусная гайка Труба
2. Затяните конусную гайку вручную
до максимума.
3. C помощью отвертки захватите гайку
на трубопроводе блока.
4. Крепко захватив гайку на трубопроводе
блока, с помощью динамометрического
ключа затяните конусную гайку с моментом,
указанным в таблице Требования к моменту
затяжки ниже. Слегка ослабьте конусную
гайку, а затем затяните повторно.
ТРЕБОВАНИЯ К МОМЕНТУ ЗАТЯЖКИ
Наружный
диаметр трубы
(мм)
Момент затяжки
(Н•м)
Размеры
расширяющейся
части (B) (мм)
Форма
расширяющейся
части
Ø6,35 (Ø0,25”)
18–20 (180–200 кгс/см²)
8,4–8,7 (0,33–0,34”)
R0,4–0,8
45
°±
2
90
°
±
4
B
Ø9,52 (Ø0,375”)
32–39 (320–390 кгс/см²)
13,2–13,5 (0,52–0,53”)
Ø12,7 (Ø0,5”)
49–59 (490–590 кгс/см²)
16,2–16,5 (0,64–0,65”)
Ø16 (Ø0,63”)
57–71 (570–710 кгс/см²)
19,2–19,7 (0,76–0,78”)
Ø19 (Ø0,75”)
67–101 (670–1010 кгс/см²)
23,2–23,7 (0,91–0,93”)
ИЗБЕГАЙТЕ ЧРЕЗМЕРНОГО МОМЕНТА ЗАТЯЖКИ!
Излишнее усилие может разрушить гайку или повредить трубопроводы хладагента.
Не превышайте требования к моменту затяжки, указанные в таблице выше.
Инструкции по подсоединению трубопроводов к внешнему
блоку
1. Отвинтите крышку на сальниковом клапане
на боковой стороне внешнего блока.
2. Снимите защитные крышки на концах
клапанов.
3. Совместите развальцованную трубу с
каждым клапаном и затяните конусную гайку
вручную до максимума.
4. С помощью рожкового ключа удерживайте
корпус клапана. Не удерживайте гайку
уплотнения сервисного клапана.
Кожух клапана
5. Крепко удерживая корпус клапана,
динамометрическим ключом затяните
конусную гайку с соответствующим
моментом затяжки.
6. Слегка ослабьте конусную гайку, а затем
затяните повторно.
7. Повторите шаги 3–6 для оставшегося
трубопровода.
С ПОМОЩЬЮ РОЖКОВОГО
КЛЮЧА УДЕРЖИВАЙТЕ
ОСНОВНОЙ КОРПУС КЛАПАНА.
Момент затяжки, прилагаемый для
затягивания конусной гайки, может привести
к отламыванию других частей клапана.
Характеристики
