W

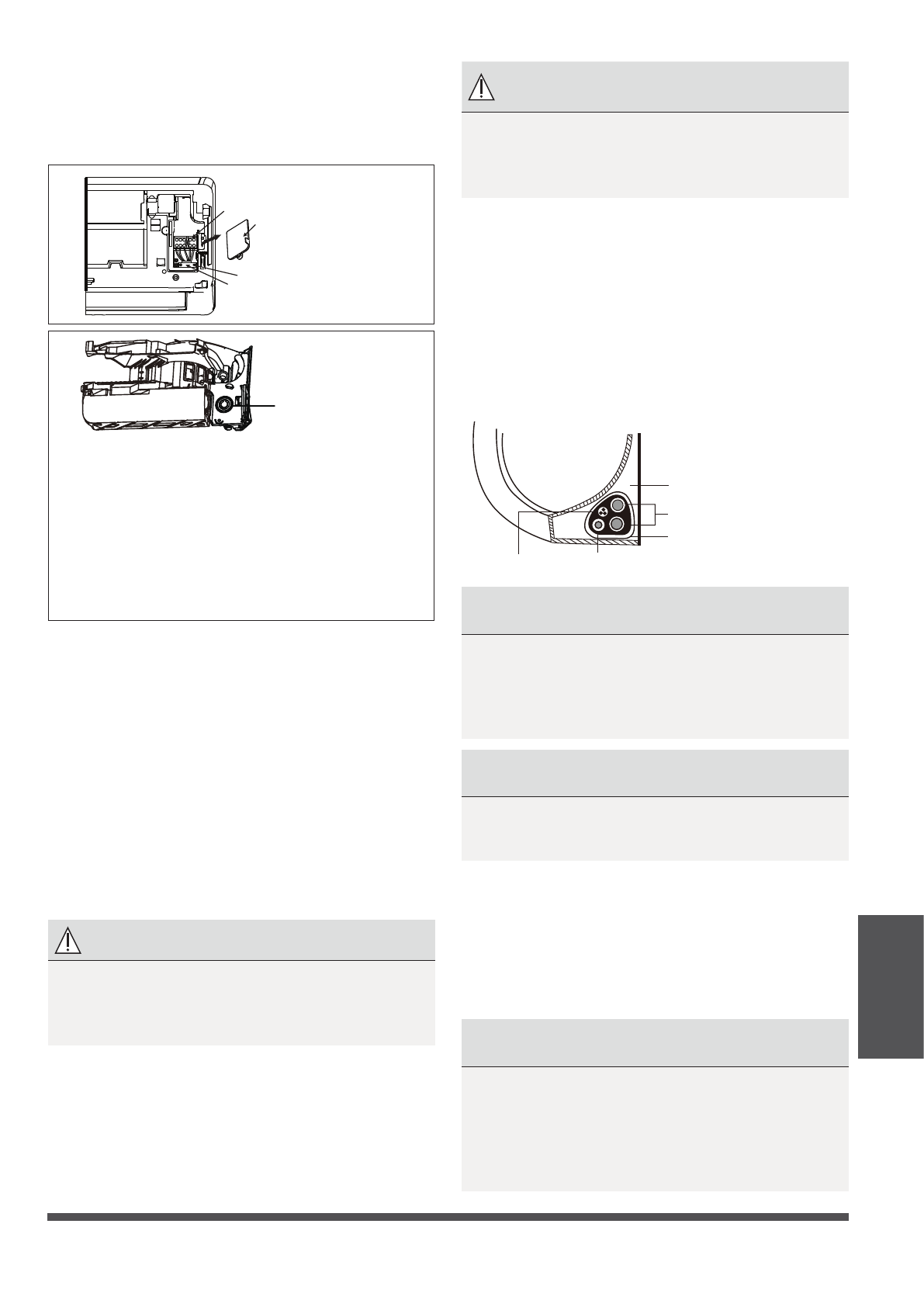

Страница 23
X
У
с
т
ановк
а
вну
треннег
о
б
лок
а
1. Откройте переднюю панель внутреннего
блока.
2. С помощью отвертки откройте крышку
разветвительной коробки на правой стороне
блока. Вы увидите клеммный блок.
Клеммный блок
Вид спереди
Крышка
Винт
Кабельный зажим
Вид сзади
(Только для
некоторых блоков)
Съемная панель
ПРИМЕЧАНИЕ:
•
Для блоков с электромонтажной трубой для
подсоединения кабеля снимите большую пластиковую
съемную панель, чтобы образовалась прорезь, через
которую можно будет вставить электромонтажную трубу.
•
Для блоков с пятижильным кабелем снимите
пластиковую съемную панель среднего размера, чтобы
образовалась прорезь, через которую можно будет
провести кабель.
•
Используйте игловидные кусачки, если панель сложно
снять вручную.
3. Отвинтите кабельный зажим под клеммным
блоком и отложите его в сторону.
4. Снимите пластиковую панель,
расположенную внизу слева (если смотреть
с обратной стороны блока).
5. Проденьте сигнальный провод через эту
прорезь от задней части блока к передней.
6. Стоя лицом к передней части блока,
подсоедините провода в соответствии
со схемой электрических соединений,
указанной на внутреннем блоке,
подсоедините U-образный кабельный
наконечник и затяните каждый провод
на соответствующей клемме.
ОСТОРОЖНО!
НЕ ПЕРЕПУТАЙТЕ ФАЗНЫЙ И НУЛЕВОЙ
ПРОВОДА
Это опасно и может привести к неисправности
кондиционера.
7. После проверки надежности выполнения
соединений, возьмите кабельный зажим
и прикрепите сигнальный кабель к блоку.
Плотно затяните зажим.
8. Установите на место крышку на передней
части блока, а также пластиковую панель
сзади.
ПРИМЕЧАНИЕ О МОНТАЖЕ
ЭЛЕКТРОПРОВОДКИ
ПРОЦЕСС МОНТАЖА ЭЛЕКТРОПРОВОДКИ
МОЖЕТ НЕЗНАЧИТЕЛЬНО ОТЛИЧАТЬСЯ
В ЗАВИСИМОСТИ ОТ МОДЕЛИ БЛОКА
И РЕГИОНА УСТАНОВКИ.
Шаг 7. Обмотка трубопроводов и кабелей
Перед проведением трубопроводов, сливного
шланга и сигнального кабеля через отверстие
в стене, необходимо стянуть их для экономии
пространства, а также защитить и изолировать
их (неприменимо для Северной Америки).
1. Стяните сливной шланг, трубопроводы
хладагента, а также сигнальный кабель
как показано ниже:
Внутренний блок
Место за блоком
Трубопроводы хладагента
Сигнальный провод
Сливной шланг
Изоляционная лента
СЛИВНОЙ ШЛАНГ ДОЛЖЕН БЫТЬ
ВНИЗУ
Убедитесь, что сливной шланг находится
внизу связки. Помещение сливного шланга
наверх связки может вызвать перелив
дренажного поддона, и привести к пожару или
повреждению в результате попадания воды.
НЕ ПЕРЕПЛЕТАЙТЕ СИГНАЛЬНЫЙ
КАБЕЛЬ С ДРУГИМИ ПРОВОДАМИ
При стяжке этих соединений, не переплетайте
и не перекрещивайте сигнальный кабель
с другими проводами.
2. С помощью клейкой виниловой ленты,
прикрепите сливной шланг к нижней стороне
трубопроводов хладагента.
3. Возьмите изоляционную ленту, обмотайте и
плотно скрепите сигнальный кабель, кабели
хладагента и сливной шланг. Убедитесь, что
вы собрали в связку все соединения.
НЕ ОБМАТЫВАЙТЕ КОНЦЫ
ТРУБОПРОВОДОВ.
Обматывая связку, оставьте концы
трубопроводов без обмотки. Доступ к ним вам
понадобится для проведения испытаний на
утечку в конце процесса установки (см. раздел
Проверки электрической части и испытания
на герметичность
данного руководства).
