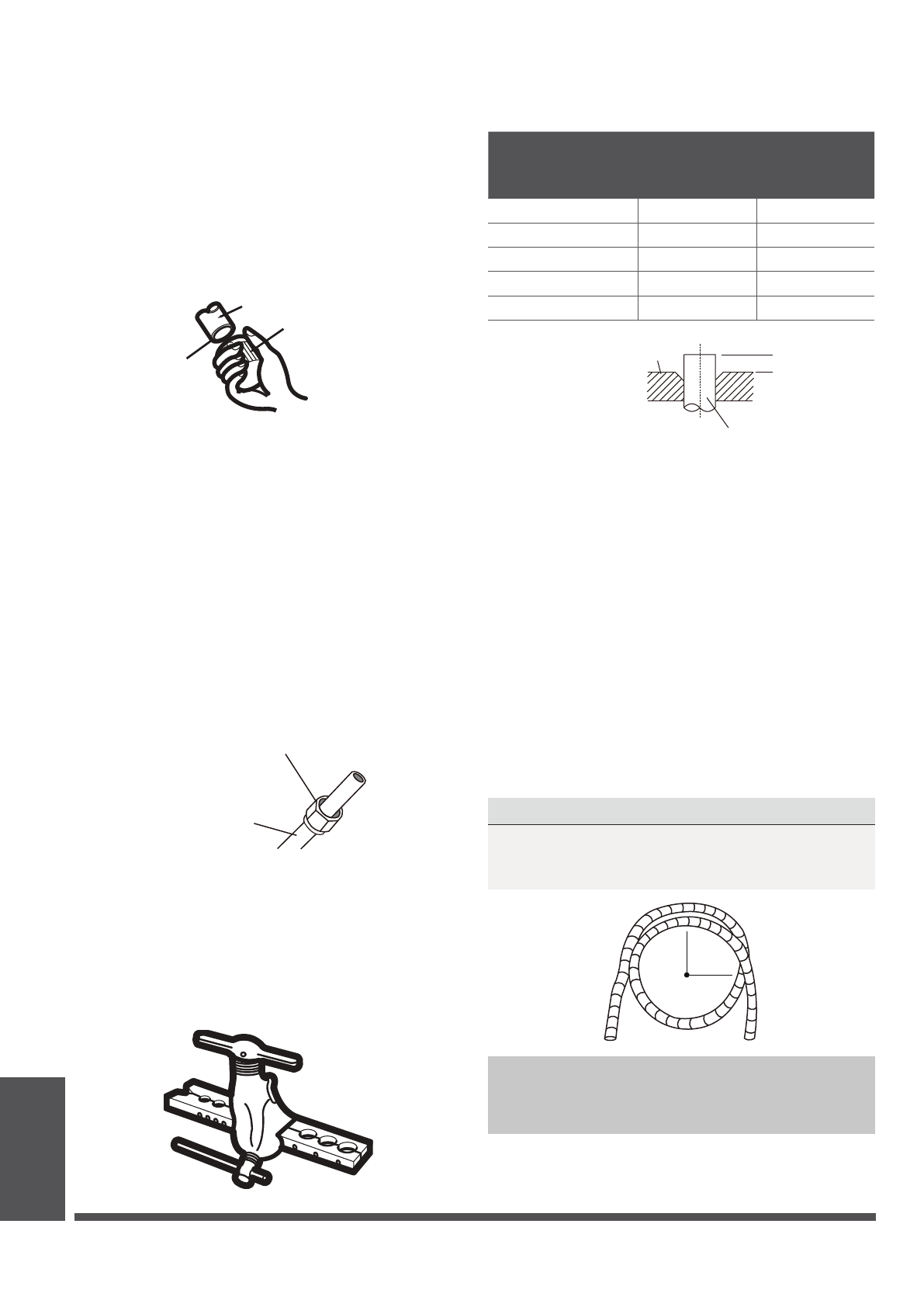

Шаг 2. Удаление заусенцев
Заусенцы могут повлиять на герметичное
уплотнение соединения трубопроводов
хладагента. Их необходимо полностью удалить.
1. Удерживайте трубопровод под нисходящим
наклоном во избежание попадания
заусенцев в трубу.
2. С помощью трубоочистителя или
инструмента для удаления заусенцев,
удалите все заусенцы с отрезанной секции
трубы.
Труба
Трубоочиститель
Направить
вниз
Шаг 3. Развальцовка концов трубопровода
Правильная развальцовка очень важна для
герметичности уплотнения.
1. Удалив заусенцы с отрезанной трубы,
закройте концы ПВХ-лентой во избежание
попадания посторонних материалов в
трубу.
2. Обмотайте трубу изоляционным
материалом.
3. Поместите конусные гайки на оба конца
трубы. Убедитесь, что они направлены в
соответствующую сторону, поскольку после
развальцовки сменить их направление
будет невозможно.
Конусная гайка
Медная труба
4. Снимите ПВХ-ленту с концов трубопровода,
когда будете готовы выполнить
развальцовку.
5. Зажмите форму для развальцовки на конце
трубы. Конец трубы должен выступать за
края формы в соответствии с размерами,
указанными в таблице ниже.
УДЛИНЕНИЕ ТРУБОПРОВОДА
ЗА ПРЕДЕЛАМИ ФОРМЫ
ДЛЯ РАЗВАЛЬЦОВКИ
Наружный
диаметр
трубы (мм)
A (мм)
Мин.
Макс.
Ø6,35 (Ø0,25”)
0,7 (0,0275”)
1,3 (0,05”)
Ø9,52 (Ø0,375”)
1,0 (0,04”)
1,6 (0,063”)
Ø12,7 (Ø0,5”)
1,0 (0,04”)
1,8 (0,07”)
Ø16 (Ø0,63”)
2,0 (0,078”)
2,2 (0,086”)
Ø19 (Ø0,75”)
2,0 (0,078”)
2,4 (0,094”)
Форма для
развальцовки
Труба
A
6. Поместите инструмент для развальцовки
на форму.
7. Поверните ручку инструмента для
развальцовки по часовой стрелке,
до полной развальцовки трубы.
8. Снимите инструмент для развальцовки
и форму, затем осмотрите конец
трубы на предмет отсутствия трещин
и равномерности развальцовки.
Шаг 4. Подсоединение трубопроводов
Соединяя трубопроводы хладагента,
не прилагайте излишнее усилие и не
деформируйте трубопроводы каким-либо
образом. Сначала необходимо подсоединить
трубу низкого давления, а затем — трубу
высокого давления.
МИНИМАЛЬНЫЙ РАДИУС ИЗГИБА
При изгибании соединяемых трубопроводов
хладагента минимальный радиус изгиба
составляет 10 см.
Радиус ≥10 см
(4
дюйма)
Инструкции по подсоединению
трубопроводов к внутреннему
блоку
1. Совместите центральные части двух
соединяемых трубопроводов.
Характеристики
