W

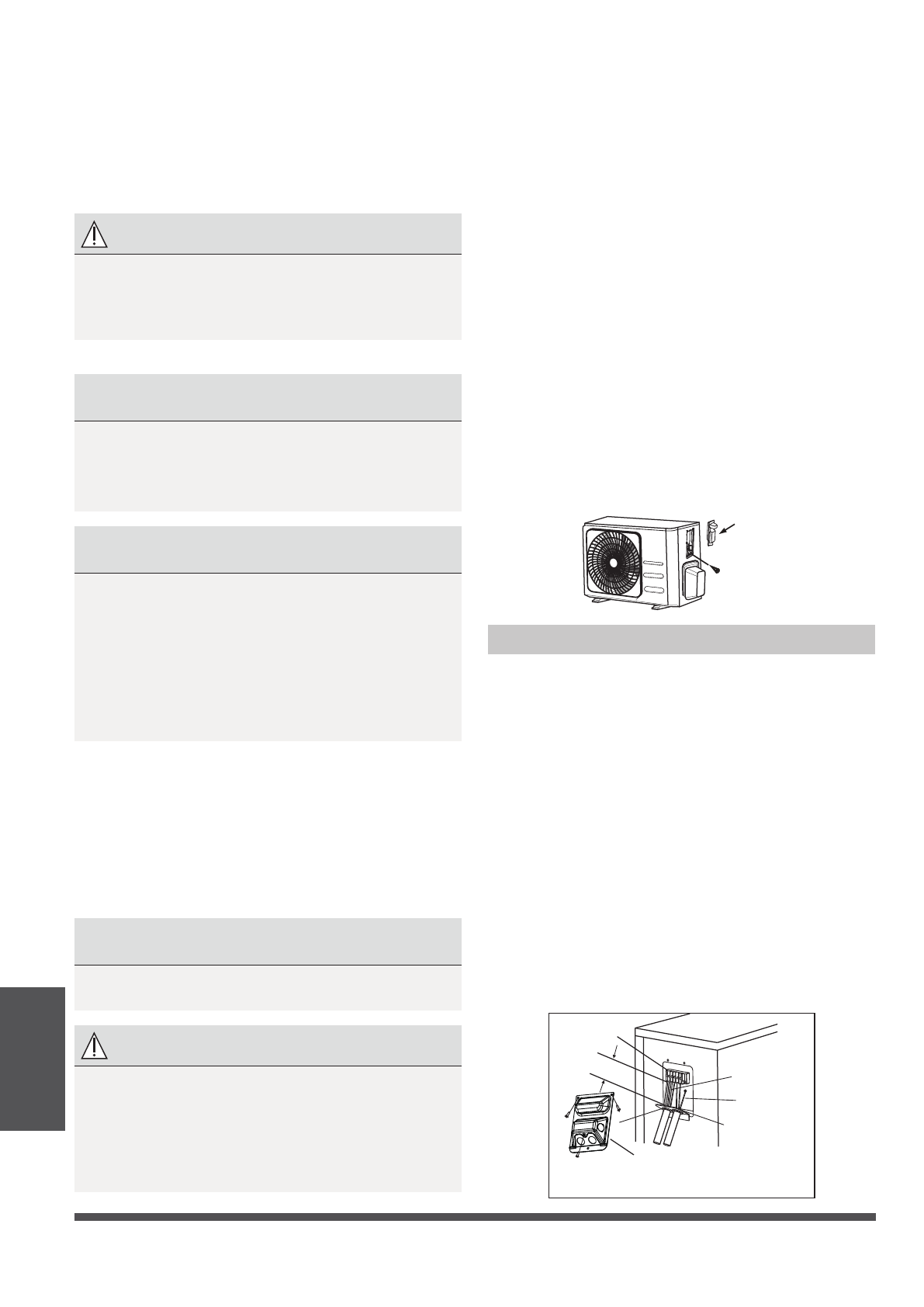

Страница 28
X
У
с
т
ановк
а
внешнег
о
б
лок
а
Шаг 4. Подключение сигнальных и силовых
кабелей
Клеммный блок внешнего блока защищен
крышкой электропроводки на боковой
стороне блока. Полная схема электрических
соединений изображена на внутренней части
крышки проводки.
ПРЕДУПРЕЖДЕНИЕ!
ПЕРЕД ВЫПОЛНЕНИЕМ ЛЮБЫХ ЭЛЕКТРО-
ТЕХ НИЧЕСКИХ ИЛИ ЭЛЕКТРОМОНТАЖНЫХ
РАБОТ, ОТКЛЮЧАЙТЕ ПОДАЧУ ОСНОВНО-
ГО ПИТАНИЯ К СИСТЕМЕ.
1. Подготовьте кабель для соединения:
ИСПОЛЬЗУЙТЕ СООТВЕТСТВУЮЩИЙ
КАБЕЛЬ
•
Внутренний кабель питания (если
применимо): H05VV-F или H05V2V2-F
•
Внешний кабель питания: H07RN-F
•
Сигнальный кабель: H07RN-F
ВЫБЕРИТЕ СООТВЕТСТВУЮЩИЙ
РАЗМЕР КАБЕЛЯ
Номинал кабеля питания, сигнального
кабеля, плавкого предохранителя и
выключателя определяется максимальной
силой тока прибора. Максимальная сила тока
указана на паспортной табличке на боковой
панели блока. Для выбора соответствующего
номинала кабеля, предохранителя или
выключателя см. паспортную табличку.
а) С помощью инструмента для снятия изоля-
ции зачистите резиновую оболочку с обеих
сторон кабеля, чтобы оголить провода при-
близительно на 40 мм (1,57 дюйма).
b) Снимите изоляцию на концах проводов.
c) Используя обжимные щипцы, выполните
обжим U-образных кабельных наконечников
на концах проводов.
ОБРАЩАЙТЕ ВНИМАНИЕ НА ПРОВОД
ФАЗЫ!
Выполняя обжим, убедитесь, что вы четко раз-
личаете провод фазы (“L”) и другие провода.
ПРЕДУПРЕЖДЕНИЕ!
ВСЕ ЭЛЕКТРОМОНТАЖНЫЕ РАБОТЫ
ДОЛЖНЫ ВЫПОЛНЯТЬСЯ В СТРОГОМ
СООТВЕТСТВИИ СО СХЕМОЙ
ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ,
УКАЗАННОЙ ВНУТРИ КРЫШКИ
ЭЛЕКТРОПРОВОДКИ НАРУЖНОГО БЛОКА.
2. Отвинтите крышку электропроводки
и снимите ее.
3. Отвинтите кабельный зажим под клеммным
блоком и отложите его в сторону.
4. Подсоедините провод согласно схеме
электрических соединений и прочно
зафиксируйте U-образные кабельные
наконечники каждого провода на
соответствующей клемме.
5. После проверки надежности соединений,
соберите провода в петли во избежание
попадания дождевой воды на клеммы.
6. С помощью кабельного зажима
зафиксируйте кабель на блоке. Плотно
затяните зажим.
7. Изолируйте неиспользуемые провода
с помощью изоленты из ПВХ. Разместите
их таким образом, чтобы они не касались
электрических или металлических деталей.
8. Установите крышку электропроводки на
боковой стороне блока и зафиксируйте
болтами на месте.
Крышка
Винт
В Северной Америке
1. Снимите крышку электропроводки с блока,
ослабив 3 винта.
2. Снимите колпачки на электромонтажной
панели.
3. Временно установите электромонтажные
трубы (не включены в комплект поставки)
на панель.
4. Соедините линии питания и низкого
напряжения с соответствующими клеммами
на клеммном блоке.
5. Заземлите блок в соответствии с местными
нормами.
6. Убедитесь, что длина каждого провода
на несколько дюймов превышает
необходимую длину проводки.
7. Используйте контргайки, чтобы
зафиксировать электромонтажные трубы.
G
Крышка электропроводки
Более 40 мм
(1,57 дюйма)
Клеммный
блок
Выберите соответствующее сквозное отверстие
в соответствии с диаметром провода.
Электромонтажная
панель
Соединительный
кабель
Шнур питания
Характеристики
