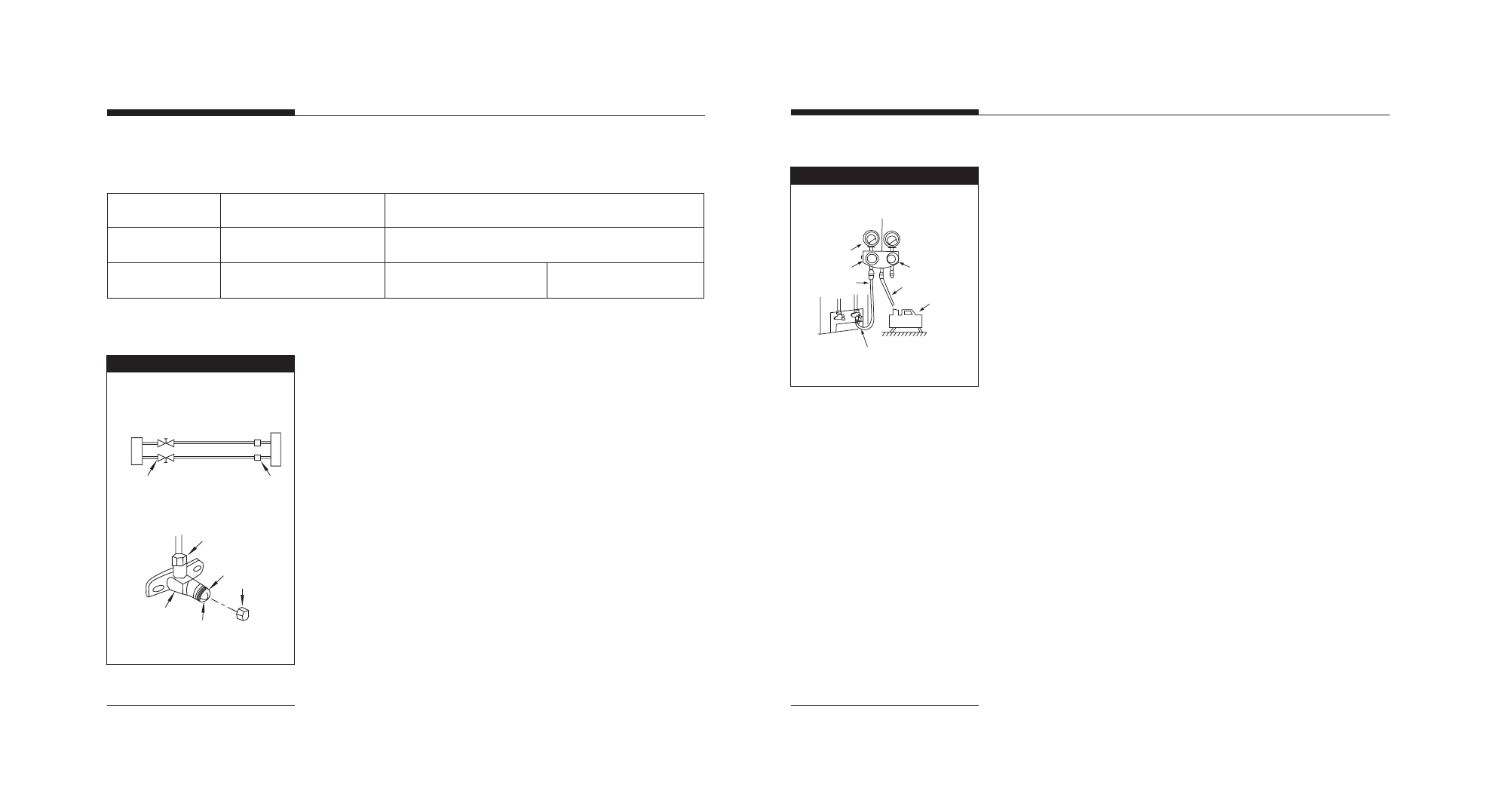

Кондиционер  AC SHR 1407 SI/AC SHR 1509 SI/AC SHR 1612 SI

72

И н с т р у к ц и я   п о   э к с п л у а т а ц и и

73



Длина трубы и количество охлаждающего вещества.



Если вы решили передвинуть прибор на другое место, исполь-
зуйте вакуумный насос для опорожнения.



Для  охлаждающих  веществ  модели  R407C  удостоверьтесь,
что  охлаждающее  вещество,  добавленное  в  кондиционер,  в
жидкой форме.

Предосторожности в обращении с прилагаемым

вентилем



откройте  вентиль  до  остановки.  Не  пытайтесь  открыть  его
дальше.



Надежно закрутите головку вентиля гаечным ключом.



Крутящий момент затяжки головки вентиля (смотрите таблицу
на предыдущих страницах).

Использование вакуумного насоса

(при использовании распределительной гребенки проконсульти-
руйтесь в инструкции к ней)
1.  Полностью  закрутите  накидные  гайки  А,В,С,Д.  Подсоедините

шланг  заряда  распределительной  гребенки  к  порту  затвора
низкого давления на газовом трубопроводе.

2.  Подсоедините шланг к вакуумному насосу.
3.  Полностью откройте ручку распределительной гребенки.
4.  Используйте насос для опорожнения. После того как вы начали

опорожнение,  слегка  отпустите  накидные  гайки  затвора  на
газовом  трубопроводе  и  удостоверьтесь,  что  воздух  входит
(шум вакуумного насоса и метроном, показывающий 0 вместо
минусовой отметки, являются признаками работы прибора)

5.  По окончании опорожнения полностью закройте ручку распре-

делительной гребенки и остановите работу насоса. Осущест-
вляйте опорожнение 15 минут или больше и проверьте, чтобы
метроном показывал 76cmHg (-1+10Pa)/

6.  Поверните  стержень  прилагаемого  вентиля  на  45  градусов

против  часовой  стрелки  на  6-7  секунд  после  отхода  газа.
Затем  закрутите  накидные  гайки  снова.  Удостоверьтесь,  что
индикатор  давления  показывает  несколько  более  высокую
отметку, чем атмосферное.

7.  Выньте зарядный шланг из зарядного шланга низкого давления.
8.  Полностью откройте стержни накидных гаек  А и В.
9.  Закрутите покрышки накидных гаек.

Длина соединяю-

щей трубы

Метод воздухо продувки

Количество дополнительного

охлаждающего вещества

Менее чем 5 м

Используйте вакуумный
насос

——————

5-10 м

Используйте вакуумный
насос

Жидкая сторона

฀

6.35

(длина трубы -5) х 30 г

Жидкая сторона

฀

9.53

(длина трубы -5) х 65 г

Outdoor

Indoor

unit

Refrigera nt

Flare nu t

Stopper

Cap

Valve body

Packed v alve

Half unio n

Ga s s ide

Liquid side

A

C

D

B

Valve stem

Внешний

корпус

Внутренний

корпус

Охлаждающее вещество

Развальцовочная

гайка

Стопор

Шляпка

Корпус

 вентиля

Вентильv

Половина

соединения

Жидкая сторона

Газовая сторона

A

C

D

B

Стержень

вентиля

Предосторожности  с вентилем

Рис. 22

Распределительная гребенка

Составной метроном

76 см

Нижняя ручка

Верхняя ручка

Шланг

Шланг

Вакуумный
насос

Манометр

Нижний клапан давления

Manifold v alve

C ompound meter

�76cmHg

Handle L o

Handle H i

C harge hose

C harge hose

Vacuum
pump

P ressure g auge

Low pressure v alve

Использование вакуумного насоса

Рис. 23
