Кондиционер  AC SHR 1407 SI/AC SHR 1509 SI/AC SHR 1612 SI

56

И н с т р у к ц и я   п о   э к с п л у а т а ц и и

57

Замечание.

Недостающие для установки детали вы приобретаете

самостоятельно.

Осторожно!



Убедитесь,  что  свободное  пространство  слева  и  справа  от
внутреннего корпуса составляет не менее 12 см. Внутренний
корпус должен быть установлен на расстоянии минимум 15 см
от потолка.



Пользуйтесь искателем установочных штифтов, чтобы не делать
лишние отверстия в стене.



Чтобы избежать лишней вибрации и шума, необходима труба
минимум 3 метра длиной.



Внутренний корпус необходимо установить на высоте минимум
2.3 м от пола.



В направлении А,В,С (смотри рисунок) должно быть свободное
достаточное пространство.



Рисунок приведен только в целях наглядности объяснения.



Линии выхода пара должны быть изолированы.

.

Установка внутреннего корпуса

1. Установите пластину установки



Установите пластину горизонтально по структуре стены, оста-
вив свободное место вокруг пластины.



Если  стена  кирпичная,  цементная  или  сделана  из  подобных
материалов, просверлите дрелью 8 отверстий диаметром 5 мм.
Вставьте зажимный крепеж в отверстия.



Закрепите пластину подходящими по размеру самонарезаю-
щими винтами.

Замечание.

При  установке  пластины  примите  во  внимание

структуру стены, размер отверстий в пластине установки, а также
проверьте,  подходят  ли  зажимные  крепежи  и  самонарезающие
винты по размеру (размеры даны в мм.)

2. Сделайте дрелью отверстие в стене



Определите  расположение  отверстий  в  соответствии  с  диа-
граммой, данной в рисунке 6. Сделайте одно сквозное отвер-
стие (65 мм) под наклоном, как показано на  рисунке 5.



Используйте стенной кабель провод, когда делаете отверстия
в металлических контактных сетках и тому подобных структу-
рах.

C

B

A

m

c

0

6

v

o

b

a

e

60

cm

ab

ov

e

m

c

0

3

v

o

b

a

e

c

0

0

2

b

a

m

e

v

o

e

v

o

b

a

m

c

2

1

a

m

c

2

1

e

v

o

b

r

e

tl

i

F

 r

i

A

15cm above

Air Outlet

m

c

0

3

v

o

b

a

e

I n s t a l l a t i o n  p l a t e

C l i p  a n c h o r

M o u n t i n g  s c r e w  A

Mounting screw  B
ST 2.9x10�C� H

Re mote  co ntroller
holder

Loop the

connective

cable.

1

2

3

6

8

9

Remote Controller

7

Установка

УСТАНОВКА

>

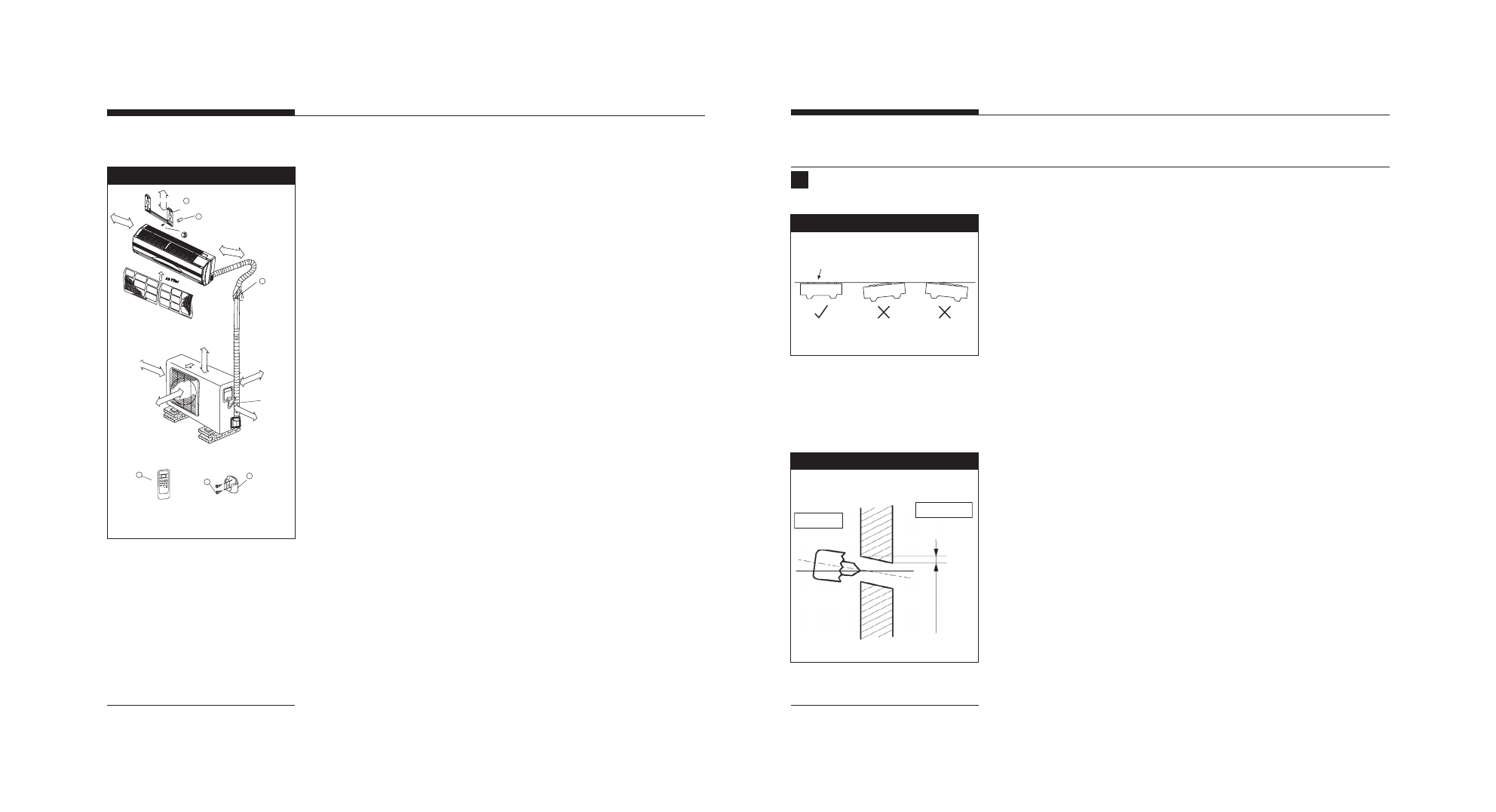

Рис. 3

Установка

Правильное положение
установочной пластины

Рис. 4

Установка

Рис. 5

С т е н а

В н у т р и

С н а р у ж и

5

�7

мм

W a l l

I n d o o r

O u t d o o r

5

�7

m

m
