Кондиционер  AC SHR 1407 SI/AC SHR 1509 SI/AC SHR 1612 SI

60

И н с т р у к ц и я   п о   э к с п л у а т а ц и и

61

Для обеспечения заднего право и лево стороннего трубопровода
установите, так как показано на рисунке. Согните трубопровод так,
чтобы он отставал от стены на расстоянии 43 мм или менее.

Закрепите  конец  трубопровода  (проконсультируйтесь  в  главе
«Подсоединение трубопровода охлаждающего вещества/закреп-
ление соединений»)

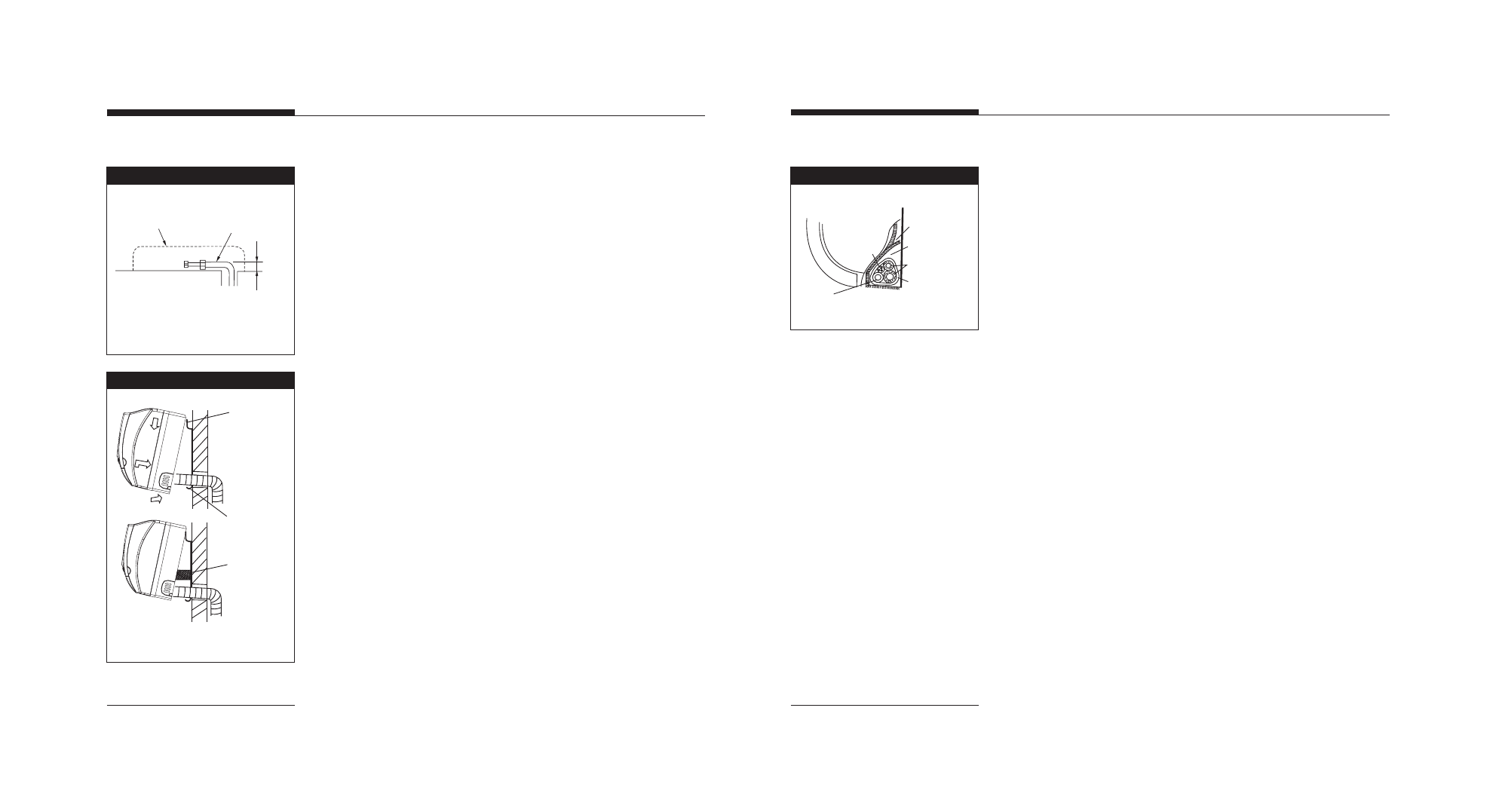

4. Установка внутреннего корпуса



Продерните трубопровод через отверстие в стене.



Установите  верхнюю  лапу  на  задней  панели  внутреннего
корпуса  на  верхний  крюк  пластины  установки.  Подвигайте
внутренний  корпус  из  стороны  в  сторону,  чтобы  проверить,
надежно ли он закреплен.



Приподнимите  внутренний  корпус  и  установите  амортизаци-
онный материал между корпусом и стеной. Подсоедините тру-
бопровод.  По окончании операции выньте амортизационный
материал.



Потяните  нижнюю  часть  внутреннего  корпуса  вверх.  Подви-
гайте корпус из стороны в сторону, чтобы убедиться, надежно
ли он закреплен.

5. Трубопровод и завертывание

Сверните трубы, связывающий кабель и шланг дренажа. Свяжите
лентой как показано на рисунке 11.

Конденсируемая  вода  собирается  в  резервуаре  и  удаляется  от-
туда  по  трубопроводу.  Не  кладите  никаких  побочных  продуктов
в резервуар.

Осторожно!



Подсоедините  сначала  внутренний  корпус,  а  затем  уже  вне-
шний корпус прибора.



Трубопровод  не  должен  провисать  или  отставать  от  задней
стенки внутреннего корпуса.



Предохраняйте трубопровод от перегрева.



Удостоверьтесь, что в связке трубопроводов дренажный шланг
находится внизу. В противном случае возможны протечки.



Запрещается переплетать или держать  на хлест шнур питания
электросети с другими проводами.



Следите за тем, чтобы шланг дренажа спускался вниз, и кон-
денсируемая вода легко проходила.

Установка

Рис. 10

.

. .

Верхний
крюк

Нижний
крюк

Амортизи�
рующий
материал

.

. .

Upper h ooker

Low hoo ker

Cushion ing
material

Установка

Рис. 11

Очертания внутреннего
корпуса прибора

Соединяющая труба

.

.

.

.

.

.

.

. .

.

.

.

.

.

.

.

. .

.

.

. .

.

.. .

.

.

. .

.

.. .

.

. .

.

.

.

.

.

.

.

.. .

.

.

. .

.

.

.

.

.

. .

.

. .

.

.

.

.

.

.

.

. .

.

.

.

.

.

.

. .

.

.

.. .

.

.

.

.

. .

.

.

.

.

.

. .

.

.

.

.

..

.

..

.

. .

.

.

.

.

.

. .

.

.

.

.

.

. .

.

.

.

.

.

.

.

.

.

.

. ..

.

.

.

.

.

.

.

......

..

.

.

.

.. .

4

3

Indoor unit outline

Conne ctive p ipe

.

.

.

.

.

.

.

. .

.

.

.

.

.

.

.

. .

.

.

. .

.

.. .

.

.

. .

.

.. .

.

. .

.

.

.

.

.

.

.

.. .

.

.

. .

.

.

.

.

.

. .

.

. . .

.

.

.

.

.

.

. .

.

.

.

.

.

.

. .

.

.

.. .

.

.

.

.

. .

.

.

.

.

.

. .

.

.

.

.

..

.

..

.

. .

.

.

.

.

.

. .

.

.

.

.

.

. .

.

.

.

.

.

.

.

.

.

.

. ..

.

.

.

.

.

.

.

......

..

.

.

.

.. .

4

3

Внутренний корпус
прибора

Соединяющий
трубопровод

Свободное
пространство

Резервуар

Обертывающая
лента

Соединяющий
кабель

Дренажный
шланг

Indo or u nit

Conne ctive
pipe

Pipe ro om

Pondin g box

Wrapping b elt

Conne ctive
cable

Drain hose

Установка

Рис. 9
