Кондиционер  AC SHR 1407 SI/AC SHR 1509 SI/AC SHR 1612 SI

64

И н с т р у к ц и я   п о   э к с п л у а т а ц и и

65

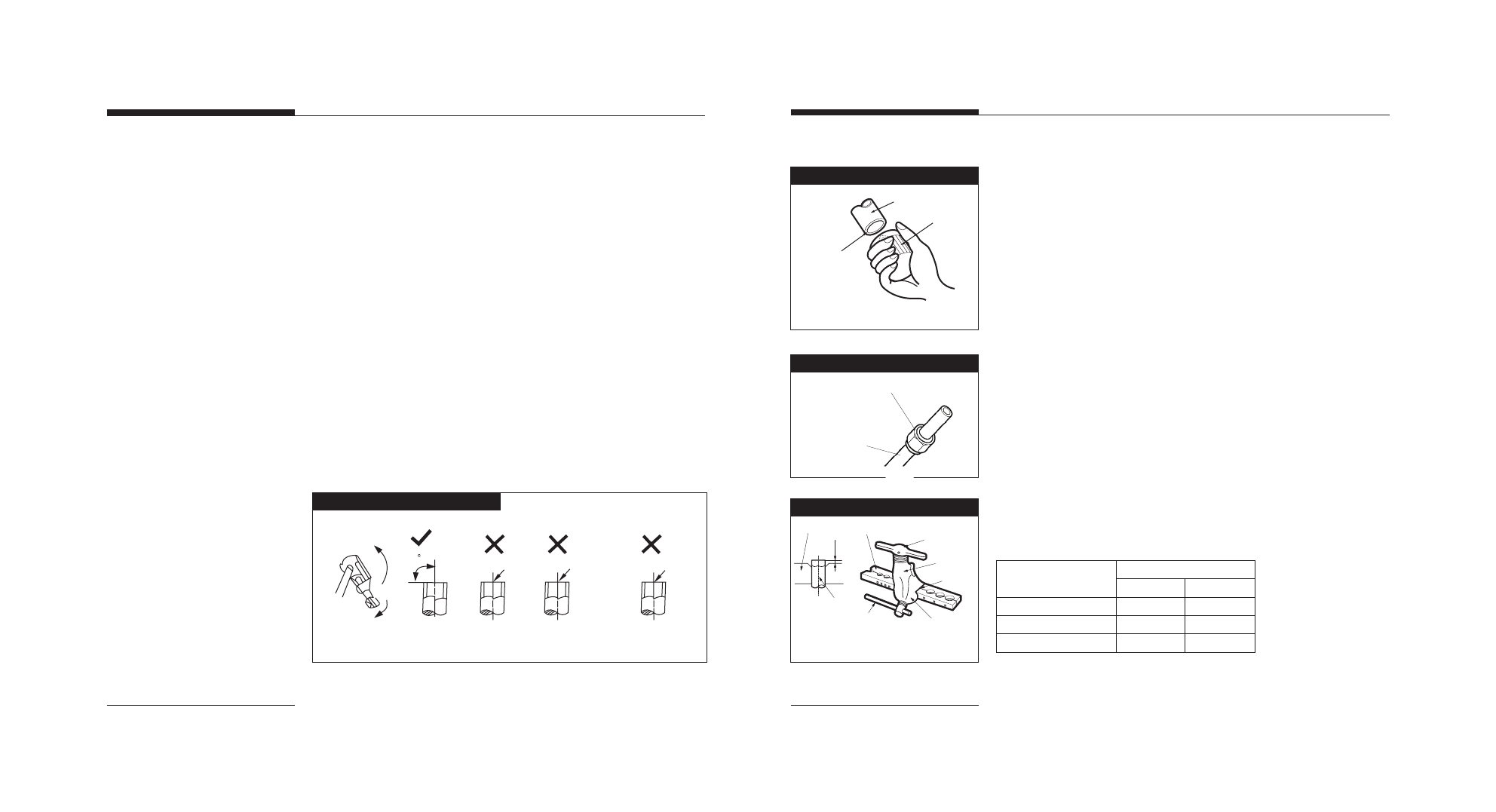

Подсоединение трубопровода охлаждающего

вещества

1. Развальцовывание

Основной причиной протечек охлаждающего вещества является
неправильная развальцовка.
Следуйте следующим инструкциям:

А. Обрежьте трубы и кабель



Пользуйтесь  прилагаемым  набором  труб  или  купите  трубы
самостоятельно.



Измерьте расстояние между корпусами (внешним и внутрен-
ним) прибора.



Обрежьте  трубы  несколько  длиннее  измеренного  расстоя-
ния.



Обрежьте кабель на 1.5 м длиннее длины трубы.

В. Удаление задиров



удалите все задиры с разреза трубы.



Во  время  обработки  поверхности  разреза  держите  медную
трубку концом вниз, так чтобы отбросы зашкуривания не по-
пали внутрь трубы.

Завинчивание гаек

Снимите  все  раз  вальцовочные  гайки,  прикрепленные    к  вне-
шнему и внутреннему корпусу. По окончании работы по удалению
задиров закрутите гайки на трубу.

Д. Развальцовка

Установите медную трубу в винторезную головку в соответствии
с размерами, показанными в таблице.

Outer diam. (mm)

A(mm)

Max.

Min.

฀

6.35

1.3

0.7

฀

9.53

1.6

1.0

฀

12.7

1.8

1.0

Под наклоном

90 C

Шероховатости Задиры

Obliqu e

90 C

Rough ness

Burr

Установка

Рис. 15

Труба

Развертка

Направление
вниз

Pipe

Reamer

Point down

Установка

Рис. 16

Установка

Рис. 17

Развальцовочная гайка

Медная труба

Flare nut

Copper tube

Установка

Рис. 18

Стержневая арматура

Медная труба

Бугель

Отметка
красной стрелы

Воронка

Хомут

Ручка

"A

"

Bar

Copper pipe

Clamp handle

Red arrow mark

Cone

Yoke

Handle

Bar

"A

"
