Кондиционер  AC SHR 1407 SI/AC SHR 1509 SI/AC SHR 1612 SI

68

И н с т р у к ц и я   п о   э к с п л у а т а ц и и

69

Модель

Питание

Скорость

впуска

Размер шнура

питания



9000 Btu/h

220-240V~ 50Hz

или

220-230V~ 60Hz

16A

1.0 mm

2

/1.5 mm

2



10000 Btu/h

16A

1.5 mm

2

Замечание.

Напряжение  электрической  сети  не  может  быть

меньше,  чем  напряжение,  указанное  на  заводской  табличке
данного прибора.

Подсоедините кабель к внутреннему корпусу прибора

1.  Кабель соединения внешнего\внутреннего корпуса прибора

должен  быть  типа  H07RN-F,  размер  кабеля  должен  быть  ми-
нимум 1.5 мм.

2.  снимите  с  внутреннего  корпуса  панель,  отверните  гайку  и

снимите оконную покрышку.

3.  Соедините кабели соответственно маркировке в соответству-

ющие терминалы.

4.  Оберните кабели изоляционной лентой так, чтобы они не сопри-

касались с какими-либо электрическими или металлическими
компонентами.

Подсоедините кабель к внешнему корпусу прибора

1.  Снимите покрышку электрических частей с внешнего корпуса

прибора.

2.  Подсоедините  кабели  в  соответствии  с  номерной  маркиров-

кой.

3.  Чтобы предотвратить появление воды, сделайте на соединяю-

щем кабеле петлю, так как показано на рисунке по установке
внешнего и внутреннего корпуса.

4.  Изолируйте  излишки  кабеля  лентой  PVC.  Протяните  их  так,

чтобы  они  не  соприкасались  с  какими-либо  электрическими
или  металлическими  частями.  Кабель  интерсоединения  не
должен быть легче, чем H07RN-F, а остальной кабель должен
быть не менее 1.5 мм.

Осторожно!

Кроме  приведенных  выше  правил  подсоединения,  помните
следующее:
1.  Кондиционер можно подключать только к отдельной розетке

электрического  питания.  Не  используйте  эту  розетку  для  од-
новременного  питания  других  электрических  приборов.  При
подсоединении  к  сети  следуйте  правилам,  изложенным  в
диаграмме (находится внутри контрольного покрытия)

10mm

40mm

Тип охлаждения
только

Терминальный блок внутреннего корпуса

К внешнему
корпусу прибора

К внешнему
корпусу прибора

Панель

Рама

Винт

Оконная

покрышка

1   2( N)   3    4

10mm

40mm

Тип нагревания
и охлаждения

10mm

40mm

Cooling only
type.

Terminal block of indoor unit

To o utdoor unit

Panel

Frame

Screw

Window cover

1   2( N)   3    4

To o utdoor unit

10mm

40mm

Co oling &  he ating

type.

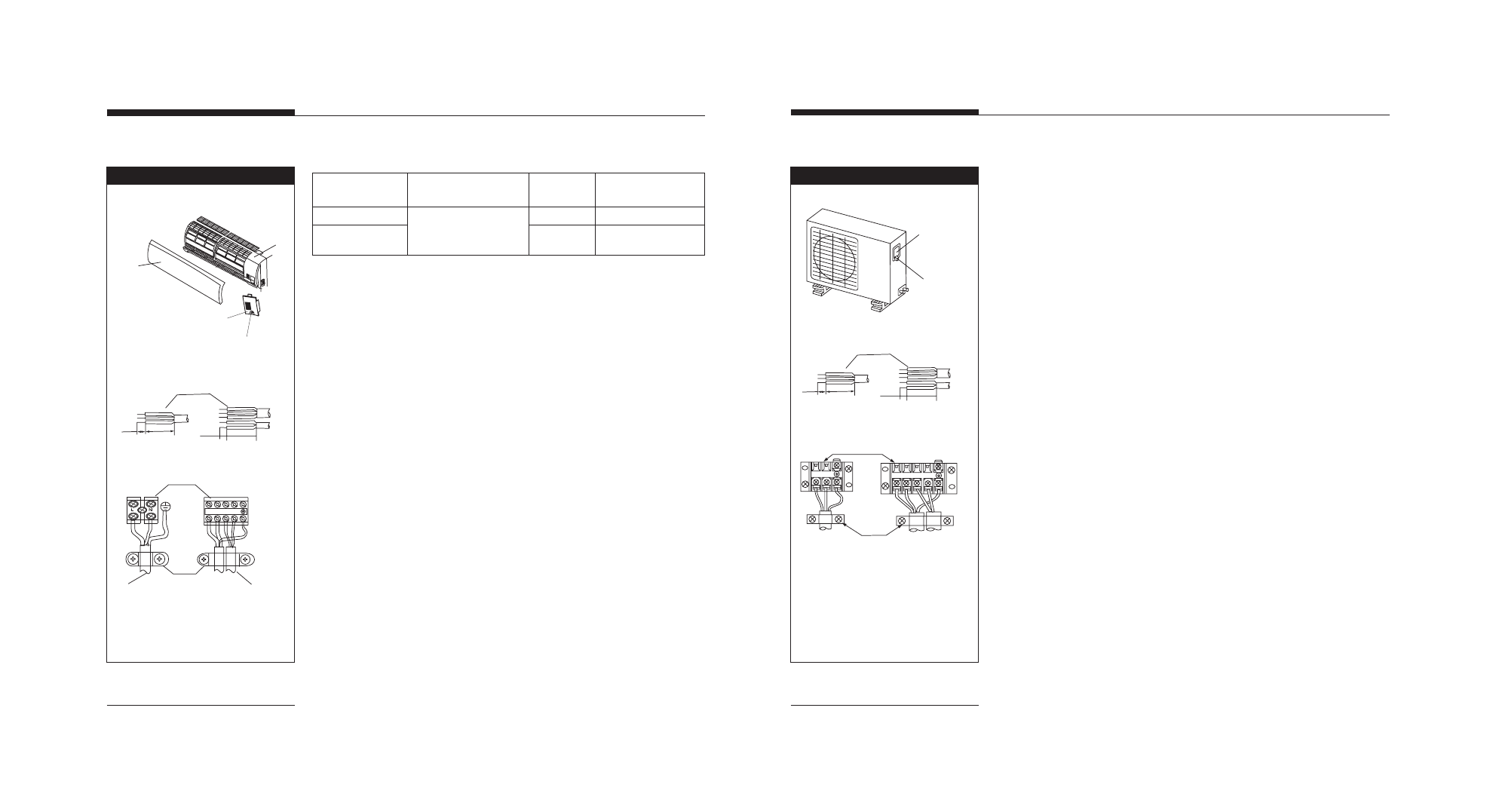

Электрические работы

Рис. 20

Электрические работы

Рис. 21

Крышка

Винт

Соединитель кабеля внешнего корпуса прибора

1 2 ( N )

4

1

3

2 ( N )

10mm

40mm

Тип охлаждения
только

10mm

40mm

Тип охлаждения
и нагревания

Отсек держателя кабеля

Cover

Screw

Wire co nnector of outd oor unit

1 2 ( N )

4

1

3

2 ( N )

10mm

40mm

Cooling only
type.

10mm

40mm

Co oling &  he ating

type.

Wire�ho lding

board
