К о н д и ц и о н е р A C K H R 5 0 2 4 S I
Установка

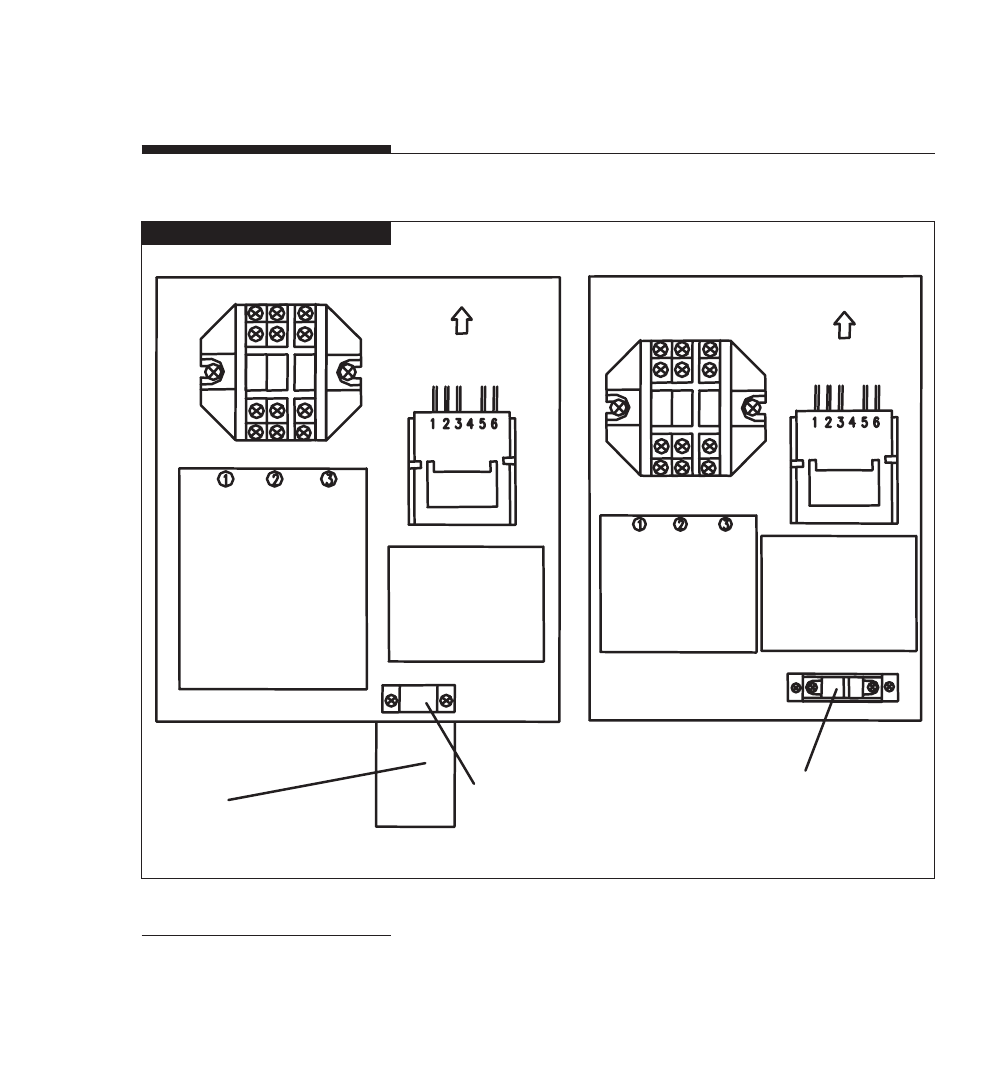

Рис. 14
Для внутреннего блока
Красны
й
Черны
й
Го
лубо
й
Зеленый
Зеленый
Красны
й
Черны
й
Го
лубо
й
Зеленый
Зеленый
Коричневый Синий
Желтый/
Зеленый
Корич-
невый
Синий Желтый/
Зеленый
К шнуру питания
и сигнальному проводу
Примечание: подсоедините
провода в нижние и верхние
разъемы, убедитесь в прочности
и надежности соединения.
Перед подсоединением шнура
питания проверьте качество
крепежных болтов.
При подсоединении разъем
сигнального шнура должен
входить в блок питания как
минимум на 6 см.
К шнуру питания
Примечание: подсоедините
провода в нижние и верхние
разъемы, убедитесь в
прочности и надежности
соединения.
К сигнальному выводу
К сигнальному выводу
Примечание: вставьте белый
штекер сигнального провода в
белое гнездо блока питания.
Убедитесь в прочности и
надежности соединения.
Ненадежное соединение
может привести к
неисправностям в работе.
К сигнальному выводу
Примечание: вставьте белый
штекер сигнального провода
в белое гнездо блока питания.
Убедитесь в прочности и
надежности соединения.
Ненадежное соединение
может привести к
неисправностям в работе.
Внутренний блок
Отверстие вывода
Зажим вывода
Для внешнего блока
Зажим вывода
Внешний блок
Содержание
- 3 Руководство по установке
- 6 прочтите данное руководство!; рожноСТИ
- 7 правила техники безопасности.; Устройство должно быть корректно подключено к сети соот-
- 8 инструкция по установке
- 9 Корректное подсоединение; инструкция по применению; внимание; Номинальная мощность и частота указаны на табличке уст-
- 12 электрическая безопасность; Заземление; Ни при каких обстоятельствах не отключайте заземление !; рабочие параметры; Если устройство долгое время работает при температурах,
- 13 советы
- 14 инструкции по безопасности
- 15 Знакомство с устройством; Функции и характеристики
- 16 дистанционное управление; Быстрое включение
- 17 внутренний блок
- 18 панель управления; Кнопки установки температуры.
- 19 На дисплее отображается режим работы и код; COOL
- 20 Отображается при включенном режиме таймера.; TIMER; DEFR
- 22 ПульТ; Кнопки выбора температуры.
- 23 дисплей пульта дистанционного управления; Значок звукового сигнала.
- 24 Значок освежителя воздуха.; инструкции по работе с пультом ду
- 26 режим SMART; Установка режима Smart; рабоТа
- 28 При установленном таймере кондиционер выключится в за-; Ждущий режим; щий режим), на дисплее появится значок
- 29 В ждущем режиме установленная температура увеличится; рекомендации по использованию; Это увеличит эффективность работы устройства.
- 30 очистка передней панели и пульта ду; обСлужИванИе
- 31 отключение на длительный период времени
- 33 неполадки устройства; Неисправность; уСТраненИе
- 34 неполадки пульта ду; Следующие «неисправности» таковыми не являются
- 35 обычные явления
- 36 ИнФорМацИя о
- 38 руководство по установке
- 39 место установки внутреннего блока
- 40 место установки внешнего блока
- 41 подключение соединительной трубки; Убедитесь, что разница уровней внешнего и внутреннего бло-; Размер трубы
- 42 установка внутреннего блока; монтаж
- 43 Соедините широкую и узкую трубки при помощи муфт внутрен-
- 44 подсоединение; подключение электрических проводов; подключение электрических проводов внутреннего блока
- 45 Ослабив болты соединительного провода и прижимной пласти-; подключение электрических проводов внешнего блока; Пропустите провода через отверстие в стене к внешнему; Шнур питания
- 47 Убедитесь в том, что все провода крепко смотаны.; выход воздуха; выводная система
- 48 вакуумный насос дренажного стока
- 49 дренажный сток; Дренажный сток
