И н с т р у к ц и я п о э к с п л у а т а ц и и
5
Затем пропустите электропровод и сигнальный провод через
отверстие для труб и подведите их к блоку питания.
Ослабив болты соединительного провода и прижимной пласти-
ны, снимите прижимную пластину. Плотно привинтите провода
к соответствующим разъемам. Убедитесь в правильности под-
ключения. Плотно прижмите провода прижимной пластиной
и завинтите все болты. Убедитесь в прочности соединения.
Поставьте крышку блока питания на место.

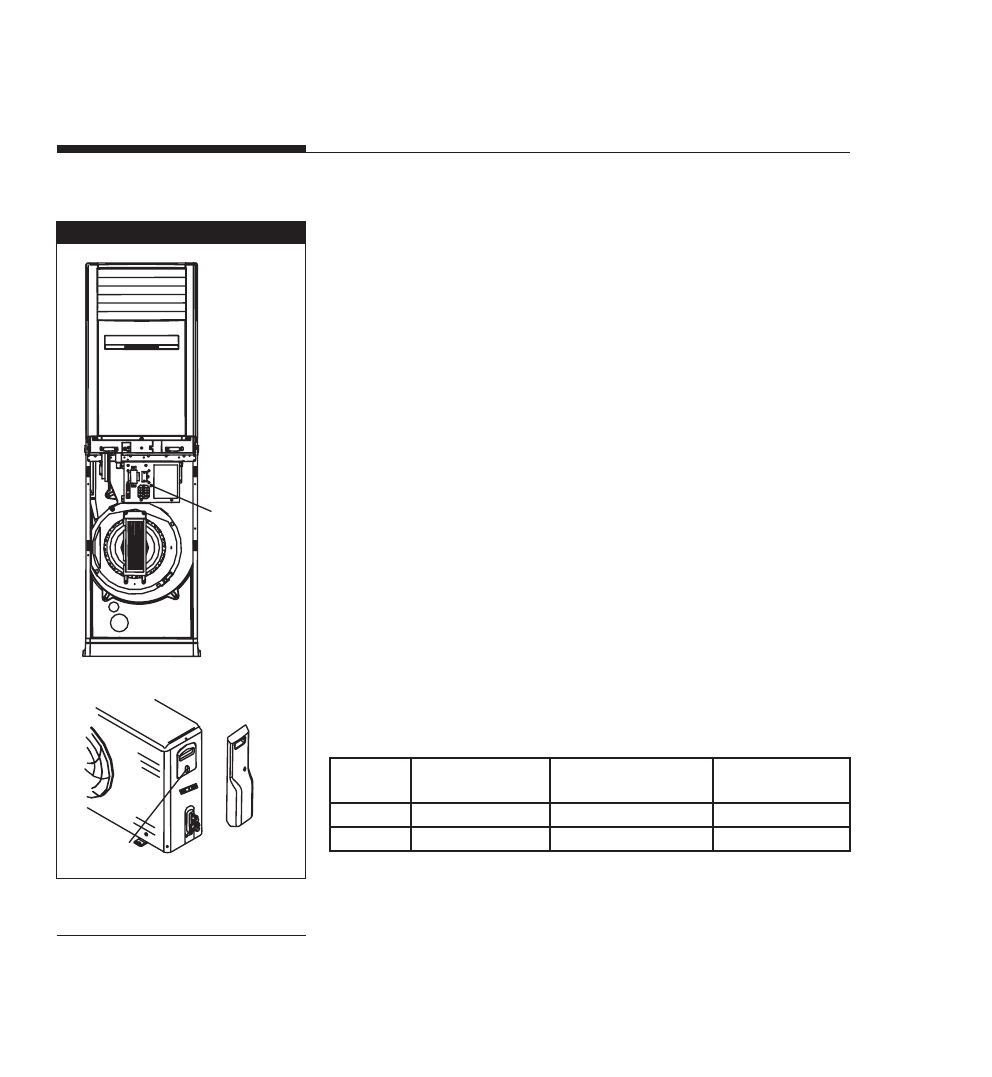

подключение электрических проводов внешнего блока
Пропустите провода через отверстие в стене к внешнему
блоку.
Снимите переднюю панель внешнего блока.
Ослабив болты соединительного провода и прижимной пласти-
ны, снимите прижимную пластину. Плотно привинтите провода
к соответствующим разъемам. Убедитесь в правильности под-
ключения. Плотно прижмите провода прижимной пластиной
и завинтите все болты. Убедитесь в прочности соединения.
Поставьте крышку блока питания на место.
Убедитесь в правильности и надежности всех соединений.
табл. 3
Шнур питания
Соединительный
шнур питания
Сигнальный
провод
Длина
10 м
20 м
20 м
Сечение
2,5 мм
2
2,5 мм
2
0,75 мм
2
Блок
питания
Болт
Установка
Рис. 13
Рис. 12
