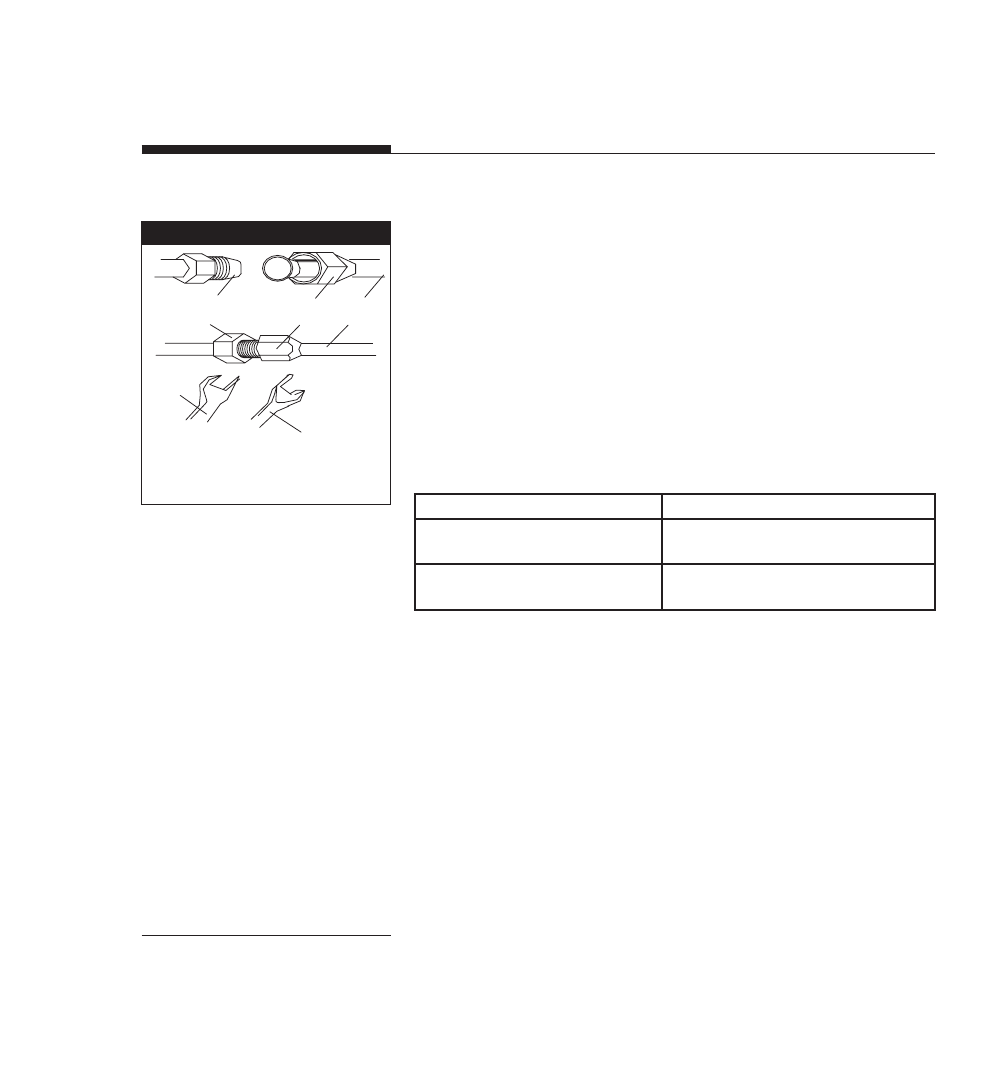

К о н д и ц и о н е р A C K H R 5 0 2 4 S I
подсоединение
Соедините муфту трубки с патрубком и затяните вручную.
Плотно завинтите фланцевую гайку динамометрическим клю-
чом до щелчка.
Рекомендуется использовать именно динамометрический
ключ, иначе можно повредить поверхность муфты.
Угол изгиба трубки не должен быть слишком острым, поскольку
это может привести к повреждениям трубки. При монтаже
рекомендуется использовать станок для гнутья труб.
табл. 2
Размер труб, (дюймы)
Усилие при закручивании, (Н м)
6.35 (1/4”)
15~20
15.88 (5/8”)
68~82
подключение электрических проводов
подключение электрических проводов внутреннего блока
Снимите болты правой и левой части решетки воздухозабор-
ника.
Снимите переднюю панель внутреннего блока.
Снимите защитную крышку контактов и панель вывода.
Вставьте резиновую прокладку в маленькое отверстие рядом
с отверстием для труб и просуньте провод в это отверстие.
Установка
Трубка
внутреннего
блока
Фланец
(муфта)
Шланг
Гаечный
ключ
Динамомет-
рический
ключ
Рис. 11
