И н с т р у к ц и я   п о   э к с п л у а т а ц и и

3



  Соедините широкую и узкую трубки при помощи муфт внутрен-

него блока через специальное отверстие. Тщательно заизоли-
руйте соединение (рис. 9).



  Соедините трубки, дренажный шланг и провода ПВХ-изолен-

той.



  Подсоедините другой конец пучка трубок и отдельного соеди-

нительного провода к внешнему блоку.



  При помощи теплоизоляционного материала тщательно заизо-

лируйте соединение и убедитесь, что трубы не были поврежде-
ны во время сборки (рис. 10).

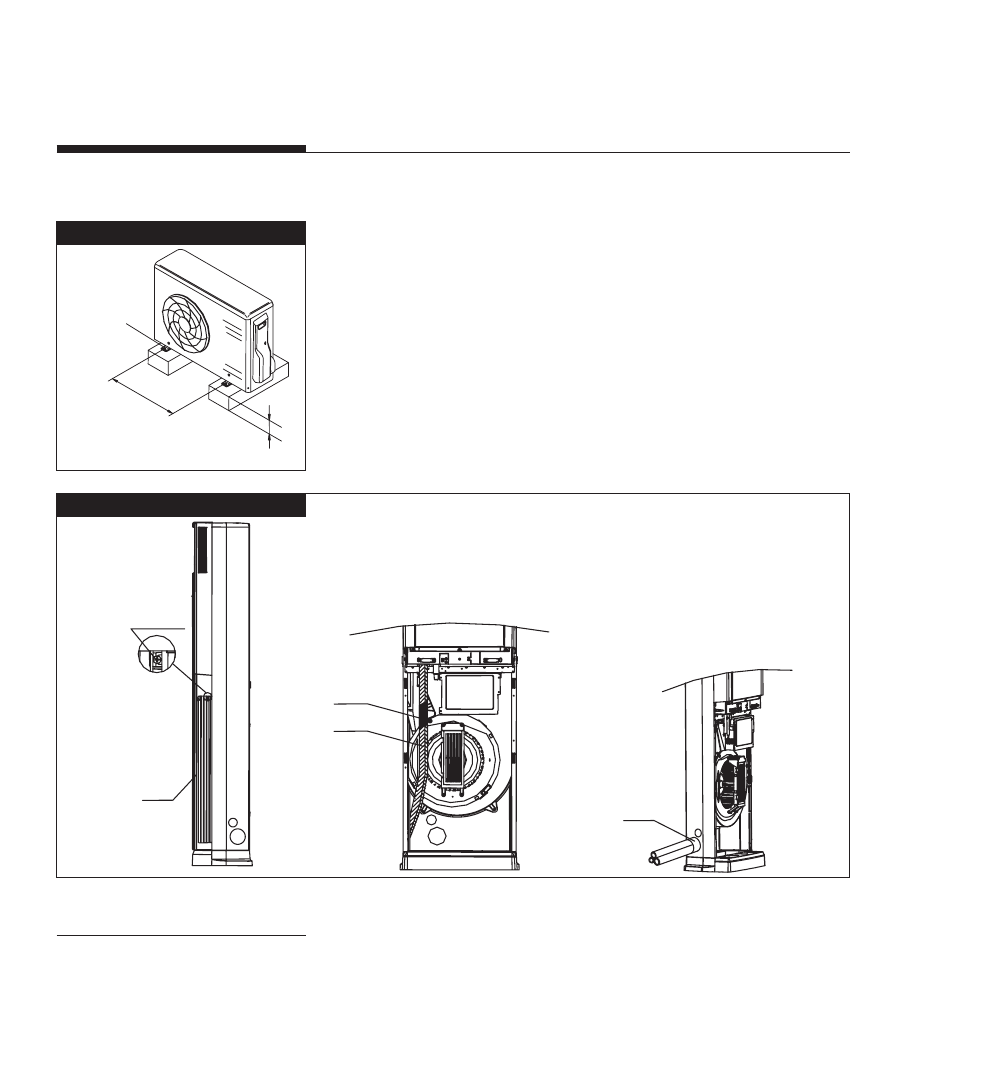

Установка

Рис. 10

Фиксирующий

болт

Не менее 15 см

53,5 см

Установка

Рис. 7

Снимите
этот болт

Левая

часть

аналогична

Передняя

панель

Теплоизо-

ляционная

лента

Теплоизо-

ляционная

лента

Пучок трубок

Рис. 9

Рис. 8
