К о н д и ц и о н е р A C K H R 5 0 2 4 S I
2
установка внутреннего блока
Наметьте отверстия в стене в соответствии с предполагаемым
расположением внутреннего и внешнего блоков.
Просверлите в стене отверстие диаметром 80 мм под неболь-
шим углом к наружной части (рис. 4). Прочно зафиксируйте
внутренний блок при помощи двух крепежных панелей (рис.
5). Угол расхождения между поверхностью установки и внут-
ренним блоком должен быть не больше 1°.
Трубка, дренажный шланг и провод можно вывести в трех
направлениях — влево, вправо, назад (рис. 6).
Избегайте мест с электро-, водо- и газопроводкой. При попа-
дании в газо- или электропроводку неизбежны несчастные
случаи.
установка внешнего блока
Установите внешний блок на землю.
Прикрепите внешний блок к кирпичам или террасе 4 болотами
не менее чем в 15 см от земли (рис. 7)
монтаж соединительной трубки
монтаж
Снимите переднюю панель, открутив левый и правый болты
воздухозаборника.
Снимите заглушки слева, справа (или сзади) внутреннего
блока.

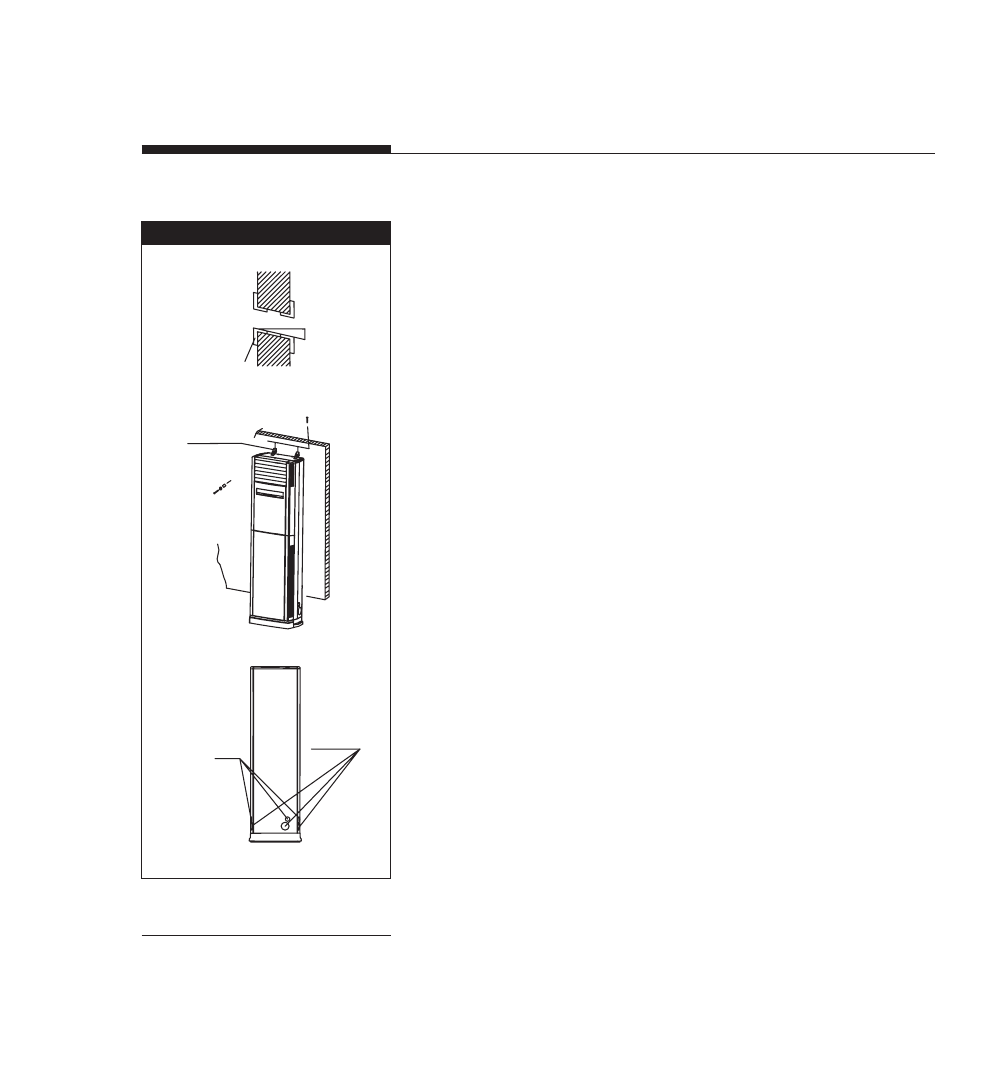

Установка
Стена
Внутренняя
сторона
Небольшой
угол
Заглушка
Саморез 4x8TTHCh
Поверхность
установки
Шайба
Саморез M5x30
Пластиковая
трубка 10x40
Вид сзади
Выход
трубок и
дренажной
трубы
Выход
проводов
Рис. 6
Рис. 4
Рис. 5
Содержание
- 3 Руководство по установке
- 6 прочтите данное руководство!; рожноСТИ
- 7 правила техники безопасности.; Устройство должно быть корректно подключено к сети соот-
- 8 инструкция по установке
- 9 Корректное подсоединение; инструкция по применению; внимание; Номинальная мощность и частота указаны на табличке уст-
- 12 электрическая безопасность; Заземление; Ни при каких обстоятельствах не отключайте заземление !; рабочие параметры; Если устройство долгое время работает при температурах,
- 13 советы
- 14 инструкции по безопасности
- 15 Знакомство с устройством; Функции и характеристики
- 16 дистанционное управление; Быстрое включение
- 17 внутренний блок
- 18 панель управления; Кнопки установки температуры.
- 19 На дисплее отображается режим работы и код; COOL
- 20 Отображается при включенном режиме таймера.; TIMER; DEFR
- 22 ПульТ; Кнопки выбора температуры.
- 23 дисплей пульта дистанционного управления; Значок звукового сигнала.
- 24 Значок освежителя воздуха.; инструкции по работе с пультом ду
- 26 режим SMART; Установка режима Smart; рабоТа
- 28 При установленном таймере кондиционер выключится в за-; Ждущий режим; щий режим), на дисплее появится значок
- 29 В ждущем режиме установленная температура увеличится; рекомендации по использованию; Это увеличит эффективность работы устройства.
- 30 очистка передней панели и пульта ду; обСлужИванИе
- 31 отключение на длительный период времени
- 33 неполадки устройства; Неисправность; уСТраненИе
- 34 неполадки пульта ду; Следующие «неисправности» таковыми не являются
- 35 обычные явления
- 36 ИнФорМацИя о
- 38 руководство по установке
- 39 место установки внутреннего блока
- 40 место установки внешнего блока
- 41 подключение соединительной трубки; Убедитесь, что разница уровней внешнего и внутреннего бло-; Размер трубы
- 42 установка внутреннего блока; монтаж
- 43 Соедините широкую и узкую трубки при помощи муфт внутрен-
- 44 подсоединение; подключение электрических проводов; подключение электрических проводов внутреннего блока
- 45 Ослабив болты соединительного провода и прижимной пласти-; подключение электрических проводов внешнего блока; Пропустите провода через отверстие в стене к внешнему; Шнур питания
- 47 Убедитесь в том, что все провода крепко смотаны.; выход воздуха; выводная система
- 48 вакуумный насос дренажного стока
- 49 дренажный сток; Дренажный сток
