F
A
C
E
D
G
4
28

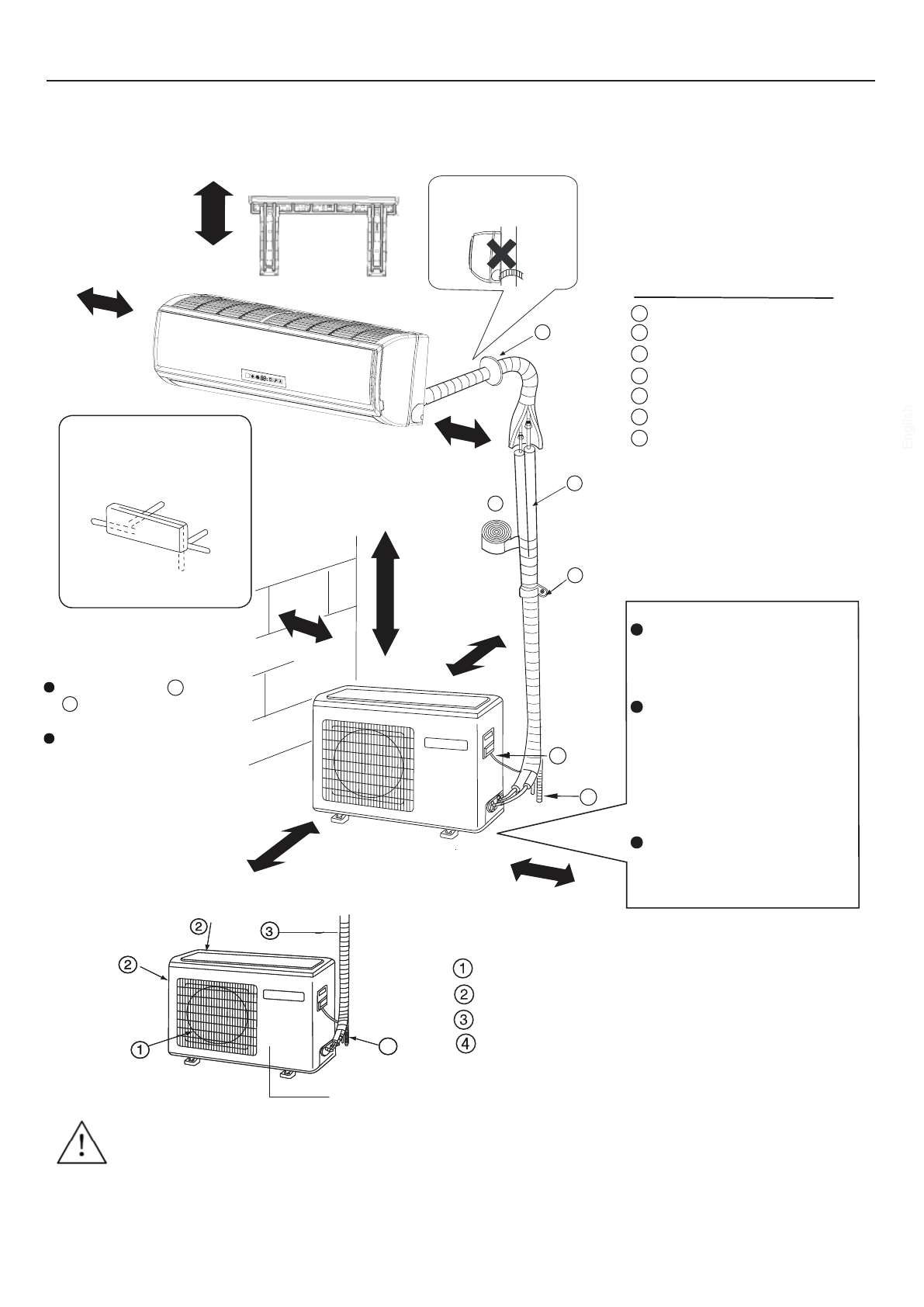

Монтажная схема соединения наружного и внутреннего блоков
Система предназначена для работы на хладагенте R32.
Монтажные инструкции для внутренних блоков приведены в руководстве по монтажу, входящему в комплект
поставки оборудования (схема относится к настенному внутреннему блоку).
Более
1
0 см
Более
1
5 см
Не допускайте подъемов
дренажного шланга
Более
1
0 см
Более
2
0 см
Более
2
0 см
Более
6
0 см
Более
2
5 см
Более 30 см
Маркировка от до
на рисунке
-
номер аксессуара.
Расстояние между
внутренним блоком и
поверхностью пола
должно быть не менее
2
м.
A
G
Опциональные дополнительные
принадлежности трубопровода
Финишная лента
Изоляционная клейкая лента
Опора (L.S) трубопровода с винтами
Электросоединение между
внутренним и наружным блоками
Дренажный шланг
Теплоизоляция
Крышка отверстия для труб
A
F
C
E
D
G
B
Фиксация наружного блока
Расположите наружный блок на
фундаментном основании и надежно
зафиксируйте его с помощью анкерных
болтов (10 мм) с соответствующими
гайками и шайбами.
При установке блока на стене или
поверхности крыши надежно закрепите
опору. Если существует опасность
падения или опрокидывания наружного
блока по причине землетрясений и
сильных ветров, закрепите его либо
анкерными болтами, либо толстой
металлической проволокой, либо
каким-либо иным способом.
Для уменьшения уровня шума и
вибрации наружный блок должен быть
установлен на резиновые виброопоры
или на пружинные виброизоляторы
ВЫХОД ВОЗДУХА
ЗАБОР ВОЗДУХА
ПОДКЛЮЧЕНИЕ ТРУБ И КАБЕЛЕЙ
ДРЕНАЖНЫЙ ШЛАНГ
Компрессор (внутри блока)
При использовании левостороннего отвода конденсата убедитесь в наличии
сквозного отверстия.
На рисунках для информации изображен примерный вид оборудования,
который может отличаться от реального устройства.
Варианты подвода
соединительных
трубопроводов
Сзади слева
Слева
Сзади
справа
Справа
Снизу
