21

•

Требования к электробезопасности

1) При выполнении электромонтажных работ следует учитывать факторы окружающей среды (температуру, воздействие прямых

солнечных лучей, осадков) и предусмотреть соответствующие меры защиты.

2) В качестве силового и межблочного кабелей разрешается использовать только медный провод в соответствии с местными стандартами.
3) Внутренний и наружный блоки должны быть надежно заземлены.
4) Сначала выполняется электроподключение наружного блока, а затем внутреннего блока. Питание на кондиционер может быть подано

только после завершения работ по электромонтажу и подсоединению труб.

5) Оборудование должно подключаться к отдельному контуру сетевого электропитания. Необходимо установить устройство защиты от

тока утечки соответствующего номинала.

•

Требования к квалификации монтажников

Монтажные работы должны выполняться специалистами, получившими квалификационный сертификат, отвечающий требованиям

национального законодательства.

•

Монтаж внутреннего блока

1. Установка монтажного шаблона на стене

Позиция расположения внутреннего блока должна позволять беспрепятственное отведение конденсата и подсоединение к наружному

блоку. В случае лево/правостороннего подведения дренажной трубки к внутреннему блоку или в случае если раструбное соединение

Соединительный трубопровод должен подключаться к испарителю внутреннего блока посредством раструбного вальцованного

соединения.

2. Прокладка труб

При прокладке трубопроводов хладагента, дренажного шланга и кабелей дренажный шланг и межблочный кабель прокладываются

совместно, располагаясь, соответственно, снизу и сверху относительно друг друга. Совместная прокладка силовых и коммуникационных

кабелей запрещена. Дренажные трубы (особенно проходящие внутри помещения и блока) должны быть закрыты теплоизоляционным

материалом.

3. Опрессовка контура азотом

(подробное описание приводится в соответствующем разделе данной инструкции)

1. После подключения соединительного трубопровода к испарителю выполните опрессовку контура испарителя азотом для выявления

утечек.
Затем выполните подключение контура испарителя к 2-ходовому и 3-ходовому стопорным вентилям наружного блока. После чего

опрессуйте контур хладагента азотом для выявления утечек. Подсоедините шланг, отходящий от манометрического коллектора, к

сервисному порту стопорного вентиля наружного блока. Повышение давления в установке осуществляется ступенями, пока оно не

достигнет целевой величины, на каждой ступени  осуществляется контроль герметичности. Оставьте давление на уровне 3 МПа в

течение 1 суток. Если давление не снижается, тестирование на утечки прошло успешно. Если в ходе выполнения перечисленных

действий, давление снижается, это свидетельствует о наличии утечек. Опрессовка трассы кондиционера позволяет удостовериться в

качестве соединений на вентилях, в местах вальцовки, пайки, по всей длине магистрали, а также проверить прочность соединений. При

наличии падения давления проверьте все трубные соединения и элементы холодильного контура на наличие утечек на слух, с помощью

мыльного пенного раствора или течеискателя. После обнаружения мест утечек устраните их пайкой или более плотным затягиванием

гаек и проведите испытание на герметичность заново. После устранения утечек можно переходить к вакуумированию системы.
2. После подключения соединительного трубопровода выполните проверку на наличие утечек на участках от стопорного вентиля

наружного блока до внутреннего блока. Для выявления утечек опрессуйте контур хладагента азотом. Подсоедините шланг, отходящий от

манометрического коллектора, к сервисному порту стопорного вентиля. Повышение давления в установке осуществляется ступенями,

пока оно не достигнет целевой величины, на каждой ступени осуществляется контроль герметичности. Оставьте давление на уровне 3

МПа в течение 1 суток. Если давление не снижается, тестирование на утечки прошло успешно. Если в ходе выполнения перечисленных

действий, давление снижается, это свидетельствует о наличии утечек. Опрессовка трассы кондиционера позволяет удостовериться в

качестве соединений на вентилях, в местах вальцовки, пайки, по всей длине магистрали, а также проверить прочность соединений. При

наличии падения давления проверьте все трубные соединения и элементы холодильного контура на наличие утечек на слух, с помощью

мыльного пенного раствора или течеискателя.
После обнаружения мест утечек устраните их пайкой или более плотным затягиванием гаек и проведите испытание на герметичность

заново После устранения утечек можно переходить к вакуумированию системы.

•

Монтаж наружного блока

1) Установка и подключение

Примечания:

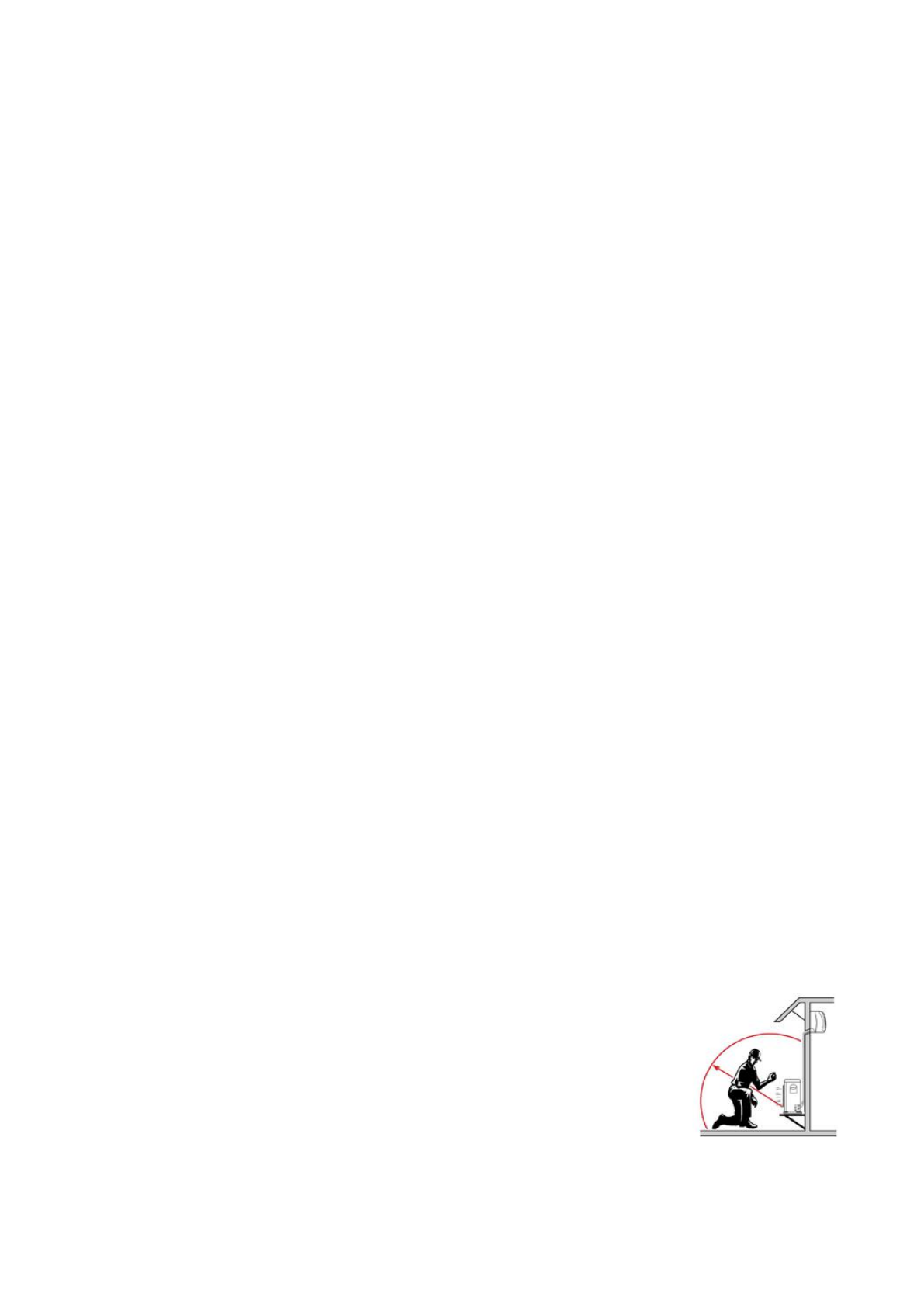

а) В радиусе 3 м вокруг места установки блока не должно быть источников огня.
б) Выявите с помощью течеискателя наличие утечек хладагента. Проверку необходимо осуществлять снизу.
