Монтаж внутреннего блока

Кондиционер предназначен для работы на

R32.

более

10

см

более

15

см

более

10

см

Обратите внимание:

дренажный шланг

приподнимать нельзя

11

Отвертка

Динамометрический ключ

(17, 22, 26 мм)

Кусачки

Расширитель-калибратор

Ножовка

Труборез

Течеискатель или

мыльный раствор

Перфоратор

Приспособление для

развальцовки труб

Гаечный ключ (17, 19 и 26 мм)

Нож

Рулетка

Необходимые инструменты и

материалы

Источник электропитания

Перед подключением сетевого кабеля к гнезду питания убедитесь в

исправности гнезда питания и наличии напряжения на нем.

Параметры источника питания должны соответствовать тем, что указаны в

паспортной табличке кондиционера.

Для подключения кондиционера должен использоваться отдельный силовой

контур.

Гнездо питания должно располагаться в пределах досягаемости сетевого

кабеля кондиционера. Удлинять сетевой кабель нельзя.

Выбор места монтажа

Место монтажа должно обладать достаточной несущей способностью, чтобы

выдержать вес блока, а также не передавать вибрации и шум.

Кондиционер нельзя располагать рядом с источниками тепла или пара;

воздухозаборное и воздухораспределительное отверстия кондиционера не

должны быть загорожены.

Позиция расположения внутреннего блока должна  позволять беспрепят-

ственное отведение конденсата и подсоединение к наружному блоку.

Внутренний блок должен быть установлен в таком месте, где поток холодно-

го или теплого обработанного воздуха мог бы беспрепятственно распреде-

ляться по всему помещению.

Рядом с кондиционером должно находиться гнездо сетевого питания, а

вокруг блока должны быть оставлены необходимые сервисные зазоры.

Теле- и радиоприборы, устройства беспроводной связи и управления, лампы

дневного света должны находиться на расстоянии не менее 1 м от кондицио-

нера.

Если пульт ДУ управления установлен в держателе на стене, необходимо

убедиться в том, что ресивер внутреннего блока принимает сигнал от пульта

при включенных лампах дневного света.

Процедура монтажа

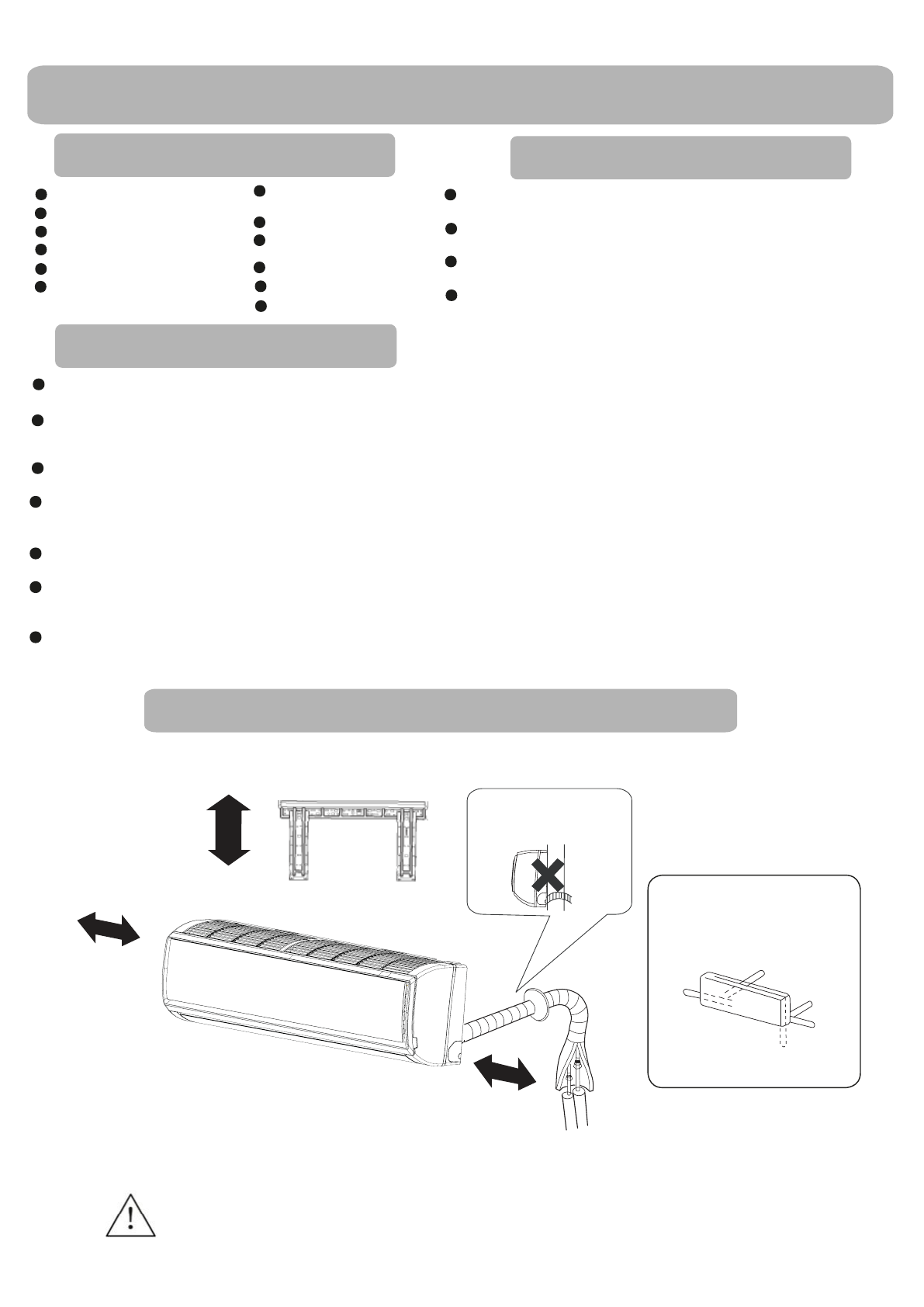

Возможные направления

подвода трубных линий

Сзади

справа

Сзади

слева

Влево

Вправо

Вниз

При выводе дренажной линии с левой боковой стороны выполните отверстие.

Расстояние по высоте между позицией расположения внутреннего блока и полом должно быть не менее 2 метров.

Внешний вид приобретенного Вами кондиционера может отличаться от показанного на рисунке. Иллюстрации

приведены для наглядности и лучшего понимания процедуры монтажа.
