A=150мм
C=120мм
B=
Ø
60мм
30мм
30мм
A=130мм
C=110мм
35mm
35mm
B=
Ø
60мм
B=
Ø
60мм
Монтажный шаблон
Снятие внутреннего блока с монтажного шаблона
AS25THX- XXX
HSU-09HTM103/R3(DB)-IN
AS25/35TBXXXX
AS50TDXXXX
B=
Ø
60мм
HSU-12HTM103/R3(DB)-IN
HSU-18HTM103/R3(DB)-IN
35м
м
35м
м
B= Ø
60мм
B= Ø
60мм
A=140мм
C=77мм
35T
20T
50T
C=113мм
A=70мм
B=
Ø
60мм
B=
Ø
60мм
45мм
45мм
60T
HSU-24HTM103/R3(DB)-IN
AS60TEXXXX
12

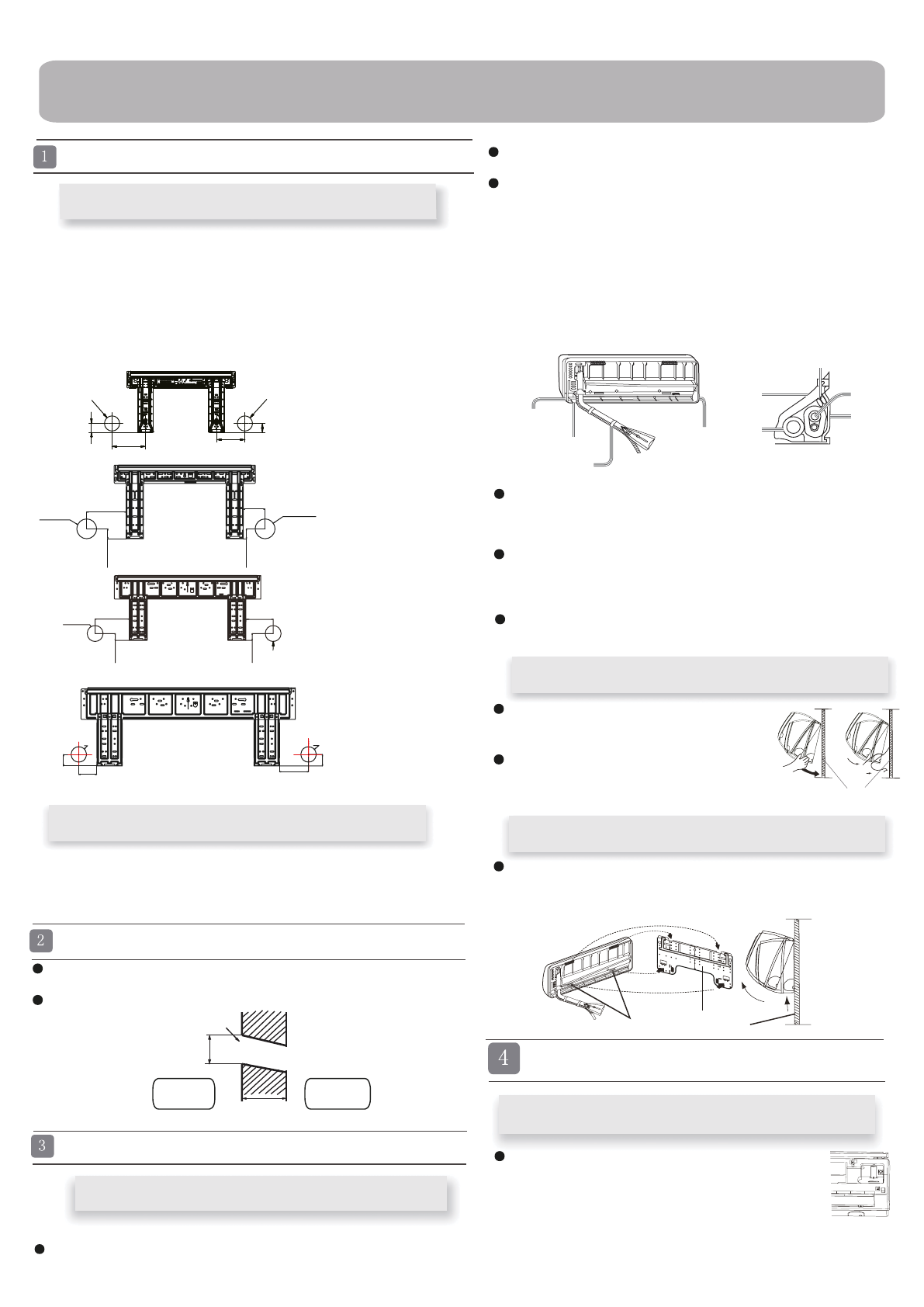

Монтаж внутреннего блока
Установка монтажного шаблона и расположение отверстий
Стандартная установка монтажного шаблона на
стене
1. Расположите по уровню монтажный шаблон на стене, учитывая
местонахождение в стенной конструкции балочных перемычек и стоек.
Временно закрепите шаблон на стене одним винтом.
2. Еще раз проверьте уровень расположения шаблона, подвесив нить с
грузом в центральной верхней точке шаблона. Убедившись в
правильности расположения монтажного шаблона, надежно закрепите
его на стене с помощью входящего в комплект поставки винта.
3. Используя рулетку, отметьте на стене месторасположение стенного
отверстия кондиционера.
Крепеж монтажного шаблона на балочной
перемычке или стойке
1. Надежно закрепите на балочной перемычке или стойке прочную планку
(приобретается отдельно). Затем установите на этой планке монтажный
шаблон.
2. Далее следуйте инструкциям, приведенным в предыдущем разделе
«Стандартная установка монтажной пластины-шаблона на стене».
Выполнение сквозного отверстия в стене
Монтаж внутреннего блока
Согласно разметке выполните в стене отверстие диаметром 60мм с
небольшим уклоном вниз по направлению к наружной поверхности стены.
Установите заглушку отверстия, после чего загерметизируйте ее шпатлев-
кой.
Стенное отверстие в разрезе
Внутри
помещения
Снаружи
Ø60
мм
Отверстие в стене
Толщина стены
Прокладка коммуникационных линий
[
Подвод труб сзади ]
Проложите соединительные трубы хладагента и дренажный шланг, а затем
стяните их лентой.
[ Подвод труб слева или сзади с левой стороны]
При подводе труб слева вырежьте кусачками в корпусе блока
имеющуюся заглушку для соответствующего отверстия.
При подводе труб сзади с левой стороны блока: согните трубы
направлению к маркировке соответствующего отверстия. Маркиров-
ка выполнена на теплоизоляции блока.
1. Вставьте дренажный шланг в гнездо теплоизоляции внутреннего
блока.
2. Пропустите межблочный кабель от наружного блока к отверстию в
тыльной части корпуса внутреннего блока. Выведите кабель с
лицевой стороны. Подсоедините кабель.
3. Смажьте поверхность развальцованных фасок труб холодильным
маслом, а затем соедините трубы. Плотно покройте соединение
труб теплоизоляцией и стяните клейкой лентой.
Межблочный кабель и дренажный шланг свяжите в пучок с трубами
хладагента, используя изоляционную ленту.
Заглушка для
подвода труб справа
Стянуть клейкой лентой
Теплоизоляция
Дренажный
шланг
Трубы
хладагента
Трубная
опорная
панель
Межблочный кабель
Заглушка для
подвода труб сзади
Заглушка для
подвода труб слева
[Другие направления подвода труб ]
Вырежьте кусачками имеющуюся заглушку в корпусе блока в
соответствии с выбранным направлением подвода труб. Согните
трубы, направляя их к отверстию в стене. Соблюдайте осторож-
ность, чтобы при сгибе избежать заломов труб.
Подсоедините межблочный кабель, а затем вытяните его и
подведите к теплоизоляции соединительного пучка.
Фиксация внутреннего блока на монтаж
-
ном шаблоне
Повесьте блок на монтажном шаблоне, используя
верхние пазы. Подвигайте блок в стороны, чтобы
убедиться в его надежной фиксации.
Для того, чтобы зафиксировать блок на монтаж-
ном шаблоне, приподнимите блок, удерживая его
снизу наклонно, а затем потяните его перпендику-
лярно вниз.
Скобы
Монтажный шаблон
При необходимости снятия блока с монтажного шаблона приподни-
мите блок рукой так, чтобы высвободить крепежные скобы. Затем
слегка потяните низ корпуса вверх и на себя. Приподнимайте блок
наклонно до тех пор, пока он не отсоединится от монтажного
шаблона.
Подключение межблочного кабеля
Снятие крышки электрической коробки
Снимите крышку электрической секции, расположенную
в правом нижнем углу внутреннего блока, а затем
снимите планку кабельного зажима, вывинтив фиксиру-
ющие винты.
