  4G1.0 мм

2

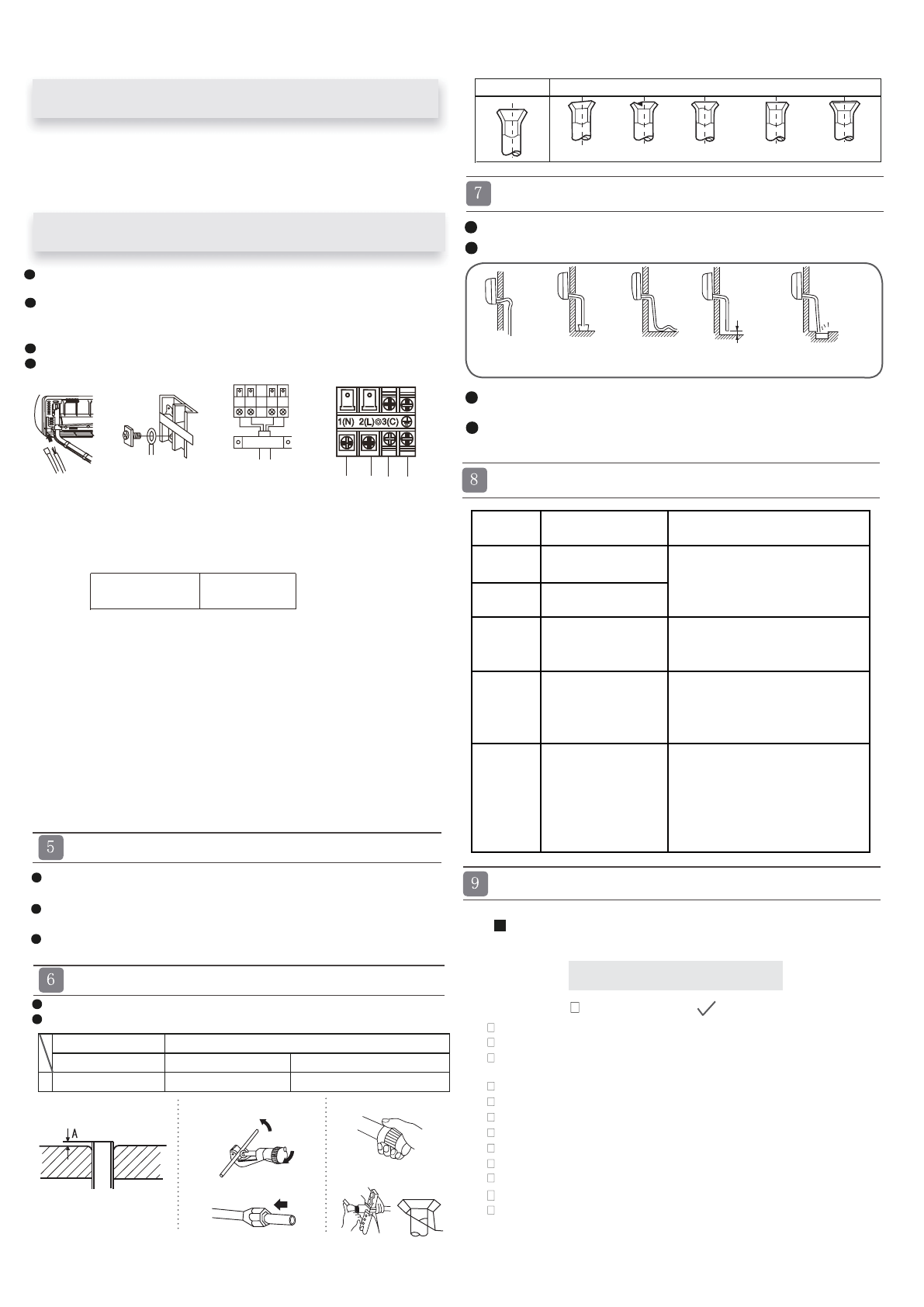

Обрезка и развальцовка труб хладагента

Дренажная линия

Аварийная сигнализация

Проверки после монтажа и тестирование

13

Подключение межблочного кабеля после установки

внутреннего блока

Подключение межблочного кабеля до установки

внутреннего блока

Силовая цепь

1. Пропустите межблочный кабель от наружного блока к левой стороне

стенного отверстия, через которое уже проведены трубы хладагента.

2. Выведите кабель с лицевой стороны. Подсоедините кабель, сделав

клеммную петлю.

Пропустите межблочный кабель от наружного блока к отверстию в тыльной

части корпуса внутреннего блока. Выведите кабель с лицевой стороны.

Ослабьте клеммные винты на клеммной панели и полностью вставьте концы

проводов кабеля в контактный блок, а затем зафиксируйте контакты, затянув

винты.

Слегка потяните кабель, чтобы убедиться в его прочной фиксации.

После подключения кабеля закрепите кабель кабельным зажимом.

К наружному блоку

Внутренний блок

Примечание:

При подключении кабеля соблюдайте аналогию маркировки и нумерации

контактов на клеммных панелях внутреннего и наружного блоков.

Несоблюдение этого правила может привести к некорректной работе

кондиционера и повреждению его компонентов.

Межблочный

кабель

1. При повреждении сетевого кабеля он должен быть заменен производителем,

авторизованным сервисным центром или квалифицированным специалистом.

Тип используемого межблочного кабеля ПВС (ВВГ) (имп. маркировка H07RN-F).

2. При перегорании предохранителя на плате управления его нужно

заменить на новый типа Т.3.15А/250ВAC (для внутреннего блока).

3. Электромонтажные работы должны выполняться в соответствии с

региональными нормами и правилами ПУЭ.

4. Вилка сетевого кабеля и гнездо питания должны быть легко доступны.

5. В качестве прерывателя цепи электропитания кондиционера следует

использовать выключатель с размыканием всех полюсов и расстоянием между

контактами при размыкании не менее 3 мм. Выключатель должен устанавли-

ваться в стационарной проводке.

6. Для модели HSU-12HTM103/R3(DB) сечение межблочного кабеля 4G1.5мм

2

 .

Для кондиционера должна быть предусмотрена отдельная силовая цепь с

гнездом питания.

При использовании кондиционера в условиях высокой влажности следует

устанавливать автоматический выключатель с защитой от токовых утечек.

В остальных случаях рекомендуется установка автоматического выключате-

ля с защитой от токовой перегрузки.

Отрежьте конец трубы труборезом, удалите заусенцы.

После установки накидной гайки выполните развальцовку расширительным

A

0~0.5

мм

1.0~1.5

мм

1.5~2.0

мм

Обжимка

1

.Обрежьте трубу

2

.Удалите заусенцы

3

.Установите

накидную гайку

4.

Развальцуйте конус

Развертка для

R32

Обычный развальцовочный инструмент

Обжимка

Обжимка

(жесткая)

Обжимка

(с

барашковой гайкой)

Правильно

Неправильно

Косой срез

Зазубрины

Вмятины

Неравномерный

конус

Длинный

конус

Дренажная линия всегда должна располагаться под уклоном вниз.

Ниже показаны примеры неправильного монтажа дренажной линии.

Наличие

подъема

Конец опущен

в

воду

Наличие

волнообразных

изгибов

Малое расстояние

от земли

Менее 5 см

Шланг опущен

в

канализацию

(неприятный запах)

Налейте воду в дренажный поддон внутреннего блока и проверьте,

отводится вода ли через дренажную линию наружу.

Если дренажный шланг проходит внутри помещения, его следует покрыть

теплоизоляцией.

К о д

Н е и с п р а в н о с т ь

П р и ч и н а

E 1

E 2

E 4

E

7

E 1 4

Ошибка датчика

температуры в

помещении

Ошибка датчика темпер.

теплообменника

Ошибка EEPROM платы

внутреннего блока

Ошибка связи между

наружным и внутренним

блоком

Неисправность

вентилятора внутреннего

блока

Обрыв соединения.

Неисправен термистор.

Неисправна плата управления.

Ошибка данных EEPROM.

Неисправна EEPROM.

Неисправна плата управления.

Неправильное электросоединение или

обрыв проводки межблочной цепи.
Неисправна плата управления.

Обрыв внутренней проводки

электродвигателя вентилятора.
Обрыв силовой проводки электродви-

гателя.
Неисправна плата управления.

Проверьте

следующие

пункты

Отсутствуют ли утечки хладагента

в

местах соединения труб

?

Теплоизолированы ли соединительные участки трубопровода хладагента

?

Надежно ли зафиксированы электрические кабели на клеммных колодках?

Правильно ли подключены электрические кабели наружного и внутреннего

блоков к контактам клеммной колодки?

Беспрепятственно ли отводится конденсат из дренажного поддона?

Правильно ли выполнено заземление?

Надежно ли зафиксирован внутренний блок на стене?

Силовое питание соответствует паспортным данным?

Отсутствует ли повышенный шум?

Правильно ли функционирует дисплей внутреннего блока?

Правильно ли выполняется охлаждение и нагрев (для теплового насоса)?

Правильно ли выполняется температурное регулирование?

Поставьте

значок

Объясните

потребителю,

как пользоваться

Руководством по монтажу и эксплуатации
