Страница 25
6. Установите приспособление для
развальцовки на форму.
7. Поворачивайте рукоятку приспособления для
развальцовки по часовой стрелке, пока труба
не будет полностью развальцована.
8. Снимите приспособление для развальцовки
и расширительную форму, и осмотрите конец
трубы на предмет трещин и равномерности
развальцовки.
Шаг 4: Подсоединение труб
Подсоединяя трубы хладагента, старайтесь не
использовать чрезмерный момент затяжки
и ни коим образом не повредить трубопровод.
Вначале необходимо подсоединять трубку
низкого давления, затем высокого.

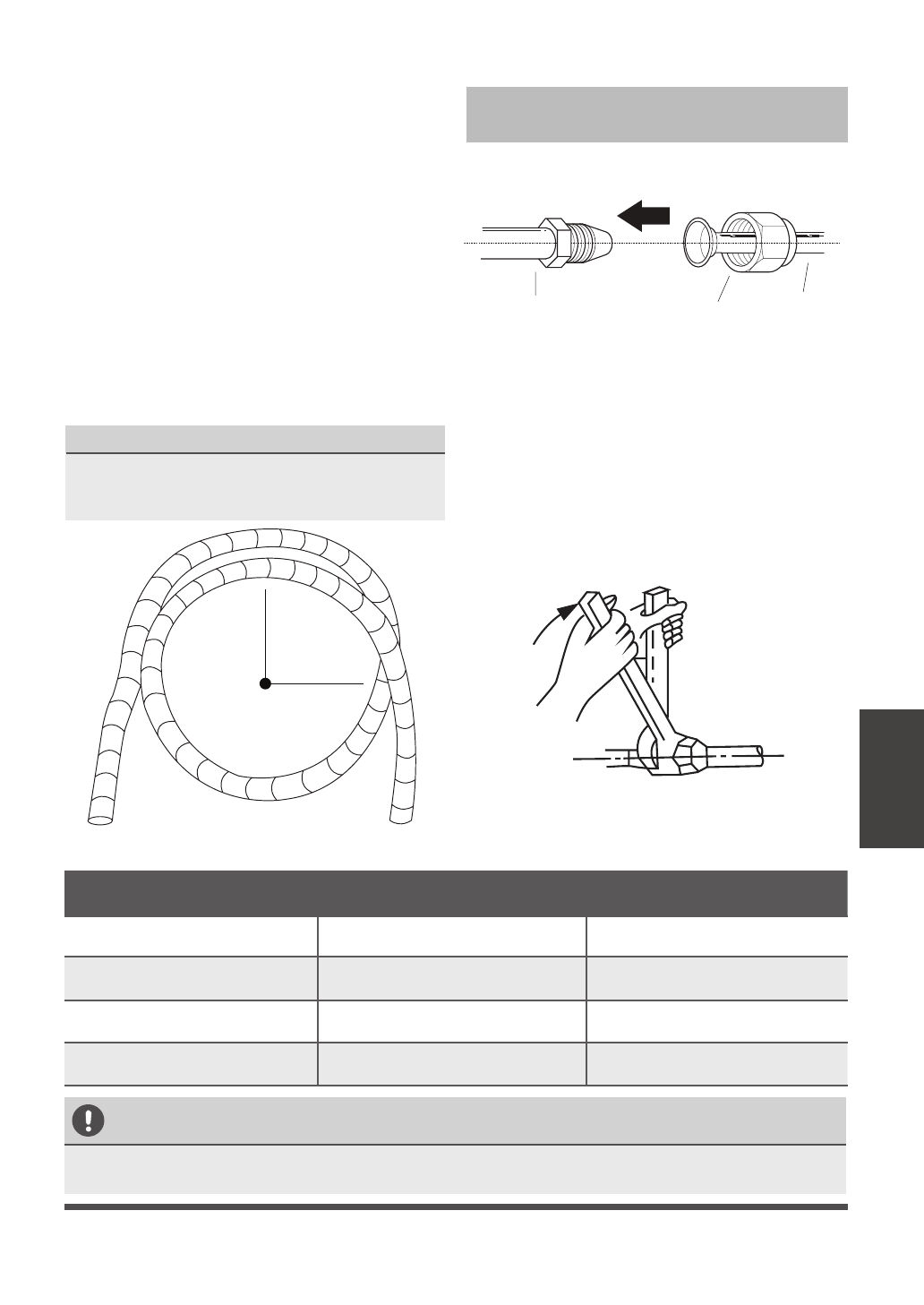

МИНИМАЛЬНЫЙ РАДИУС ИЗГИБА
При сгибании соединительного трубопровода
хладагента минимальный радиус изгиба
составляет 10 см. См.
рис. 5.6
.
≥10 см (4 дюйма)
Радиус
ТРЕБОВАНИЯ К МОМЕНТУ ЗАТЯЖКИ
Внешний диаметр трубы (мм)
Момент затяжки (Н∙см)
Доп. Момент затяжки (Н∙м)
Ø 6,35 (Ø 1/4”)
1 500
1 600
Ø 9,52 (Ø 3/8")
2 500
2 600
Ø 12,7 (Ø 1/2")
3 500
3 600
Ø 16 (Ø 5/8”)
4 500
4 700
ЗАПРЕЩАЕТСЯ ИСПОЛЬЗОВАТЬ ЧРЕЗМЕРНЫЙ МОМЕНТ ЗАТЯЖКИ
Чрезмерное усилие может привести к разрушению гайки или повреждению трубопровода
хладагента. Запрещается превышать значения момента затяжки, указанные в таблице выше.
Инструкции по подсоединению
трубопровода ко внутреннему блоку
1. Совместите центры двух труб, которые
необходимо соединить. См.
рис. 5.7
.
Трубопроводы
внутреннего блока
Конусная гайка
Труба
2. Затяните конусную гайку от руки как можно
плотнее.
3. Захватите гайку на трубопроводе блока
гаечным ключом.
4. Надежно удерживая гайку на трубопроводе
блока, с помощью динамометрического ключа
затяните конусную гайку в соответствии
с моментами затяжки, указанными в таблице
Требования к моменту затяжки
. Слегка
ослабьте конусную гайку, затем снова затяните.
Рис. 5.6
Рис. 5.7
Рис. 5.8
По
дс
оединение
тр
убопрово
да
хлад
аг
ен
та
