ВНИМАНИЕ
Проявляйте крайнюю осторожность при отгибании трубопроводов от блока, чтобы не допустить
их деформации или повреждения. Все вмятины на трубопроводах будут негативно влиять на
качество работы блока.
Шаг 4: Подготовка трубопровода хладагента
Трубопровод хладагента находится внутри
изоляционной оболочки, прикрепленной
к задней стороне блока. Необходимо подготовить
трубопровод, прежде чем пропускать его сквозь
отверстие в стене. См. раздел
Подсоединение
трубопровода хладагента
данного руководства,
где указаны подробные инструкции по
развальцовке трубы и требования к моменту
затяжки, методу развальцовки и т.п.
1. Учитывая положение отверстия в стене по
отношению к монтажной плите, необходимо
выбрать, с какой стороны трубопровод будет
выходить из блока.
2. Если отверстие в стене находится за блоком,
то выбивную панель необходимо оставить на
месте. Если отверстие в стене находится сбоку
от внутреннего блока, то необходимо удалить
выбивную панель с соответствующей стороны
блока. (См.
рис. 3.3
) Таким образом в блоке
появится щель, сквозь которую трубопровод
может из него выйти. В случае возникновения
трудностей с ручным удалением пластиковой
панели используйте острогубцы.
Выбивная панель
3. Чтобы укоротить изолирующую оболочку,
используйте ножницы: трубопровод хладагента
должен выходить из оболочки примерно на
15 см (6 дюймов). Для этого есть две причины:
•
Это позволяет упростить процесс
Подсоединения трубопровода
хладагента
•
Это упрощает проведение проверок на
утечку газа и позволяет обнаруживать
вмятины
4. Если имеющийся соединительный трубопровод
уже вмонтирован в стену, перейдите
непосредственно к шагу
Подсоединение
сливного шланга
. Если вмонтированного
трубопровода нет, подсоедините
трубопровод хладагента внутреннего блока к
соединительному трубопроводу, по которому
будут сообщаться внутренний и наружный
блоки. Подробные инструкции см. в разделе
Подсоединение трубопровода хладагента
в данном руководстве.
5. Учитывая положение отверстия в стене по
отношению к монтажной плите, определите
угол, под которым необходимо согнуть
трубопровод.
6. Возьмитесь за трубопровод хладагента
у основания изгиба.
7. Медленно, с постоянным давлением отогните
трубопровод в направлении отверстия.
Не
допускайте
деформации или повреждения
трубопровода, выполняя данную операцию.
ПРИМЕЧАНИЕ ПО ПОВОДУ УГЛА
ТРУБОПРОВОДА
Трубопровод хладагента может выходить из
четырех различных углов внутреннего блока:
•
С левой стороны
•
Слева сзади
•
С правой стороны
•
Справа сзади
Подробнее см.
рис. 3.4
.

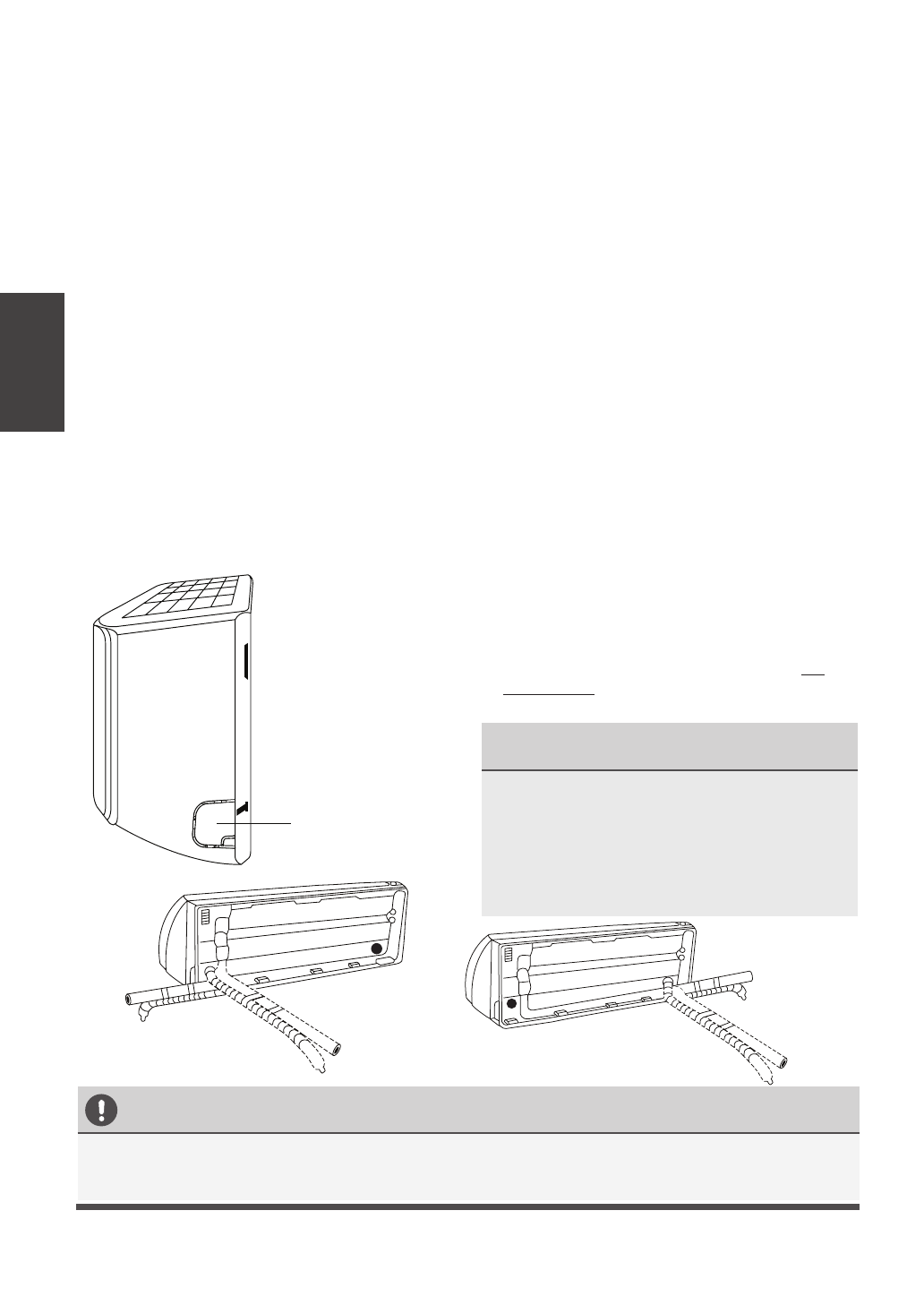

Рис. 3.3
Рис. 3.4
