Страница 10

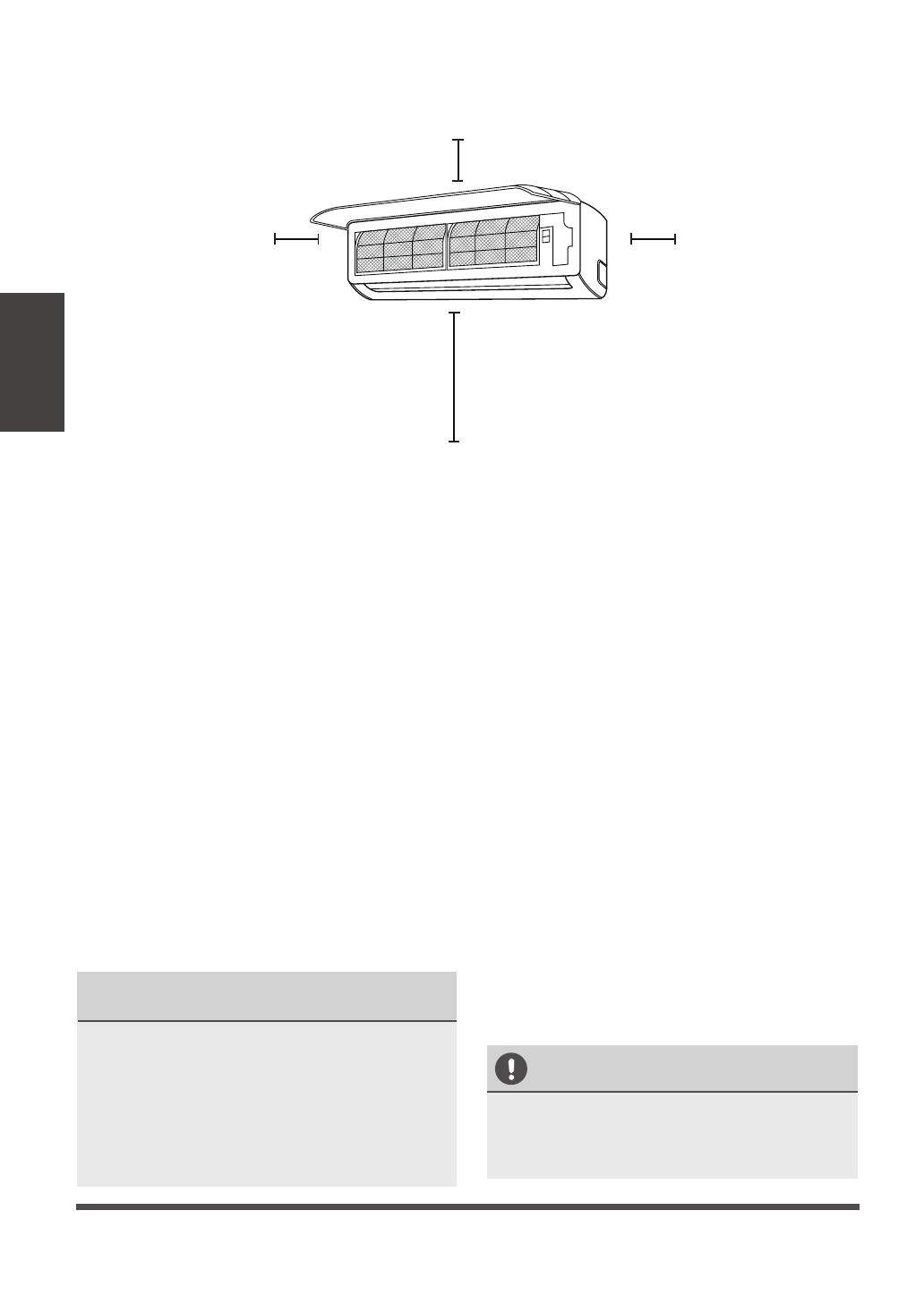

Используйте схему, приведенную ниже, чтобы обеспечить надлежащее расстояние до стен

и потолка:

Шаг 2: Крепление монтажной плиты к стене

Монтажная плита — это приспособление, на

котором устанавливают внутренний блок.
1. Снимите винт, с помощью которого

монтажная плита крепится к задней стороне

внутреннего блока.

2. Установите монтажную плиту на стене в таком

месте, которое отвечает всем требованиям,

указанным в шаге

Выбор места установки

(Подробную информацию о размерах

монтажной плиты см. в разделе

Размеры

монтажной плиты

).

3. Места, в которых будут просверлены

отверстия для крепежных винтов, должны:

  быть оснащены шпильками и способны

выдержать вес блока

  соответствовать отверстиям для винтов,

просверленным в монтажной плите

4. Монтажную плиту необходимо зафиксировать

на стене с помощью винтов, входящих

в комплект.

5. Необходимо убедиться, что монтажная плита

плотно прилегает к плоскости стены.

ПРИМЕЧАНИЕ ПО ПОВОДУ БЕТОННЫХ ИЛИ

КИРПИЧНЫХ СТЕН:

Если стена сделана из кирпича, бетона или

подобных материалов, то в ней необходимо

просверлить отверстия диаметром 5 мм  и

вставить в них стаканные анкеры, входящие в

комплект. Затем необходимо зафиксировать

монтажную плиту на стене, затянув винты

непосредственно внутри анкерных серег.

Шаг 3: Сверление отверстия для

соединительных трубопроводов в стене

В стене необходимо просверлить отверстие

для трубопровода хладагента, сливной трубы

и сигнального кабеля, которые соединят

внутренний и наружный блоки.
1. Определите положение отверстия в стене

в зависимости от положения монтажной

плиты. Для выбора оптимального положения

обратитесь к разделу

Размеры монтажной

плиты

 на следующей странице. Отверстие

в стене должно находиться на расстоянии не

менее 65 см от боковой стенки блока и

проходить под небольшим углом, чтобы

улучшить слив.

2. Используя коронку для сверления гнезд

диаметром 65 мм , просверлите отверстие

в стене. Канал отверстия должен быть

слегка наклонен вниз, так чтобы его

наружный край был ниже внутреннего

примерно на 5—7 мм.  Это обеспечит

правильный слив воды.

(См.

рис. 3.2

3. Вставьте в отверстие защитную втулку.

Она закрывает края отверстия и облегчает

герметизацию по окончании процесса

установки.

 ВНИМАНИЕ

При сверлении отверстия в стене обратите

внимание на то, чтобы не задеть провода,

водопроводные трубы и другие важные

элементы.

Ус

тановк

а

вну
треннег

о

блок

а

Рис. 3.1

12 см или более

2,3 м  или более

12 см или более

15 см или более
